1746-NT8

Resumen

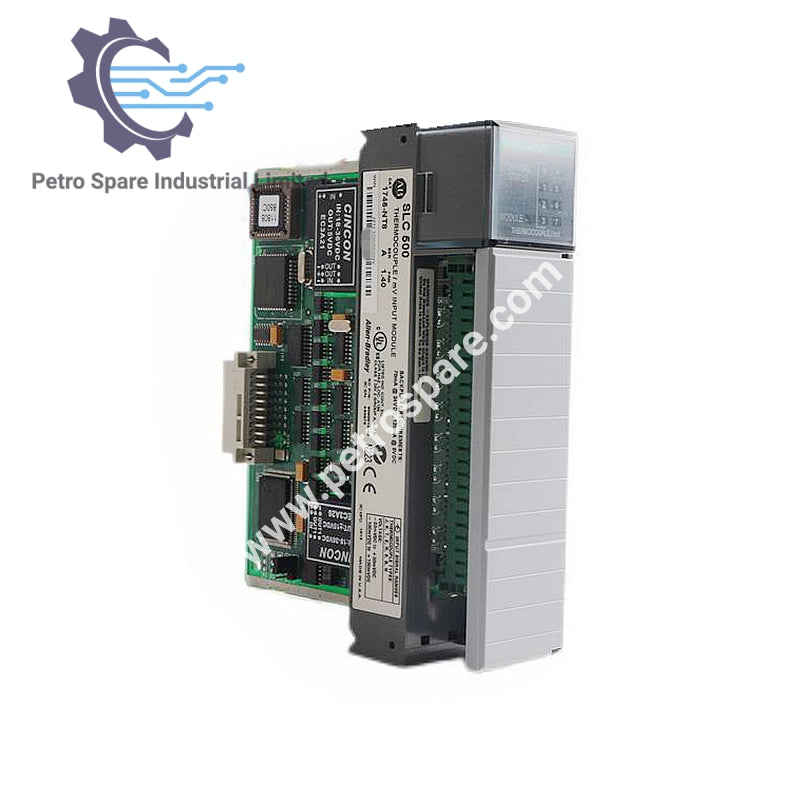

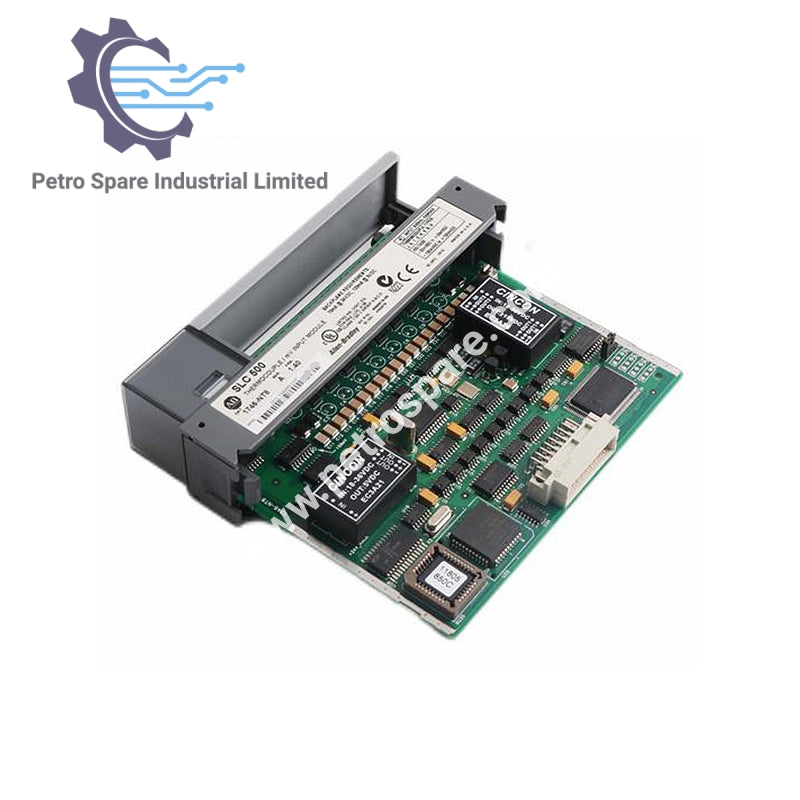

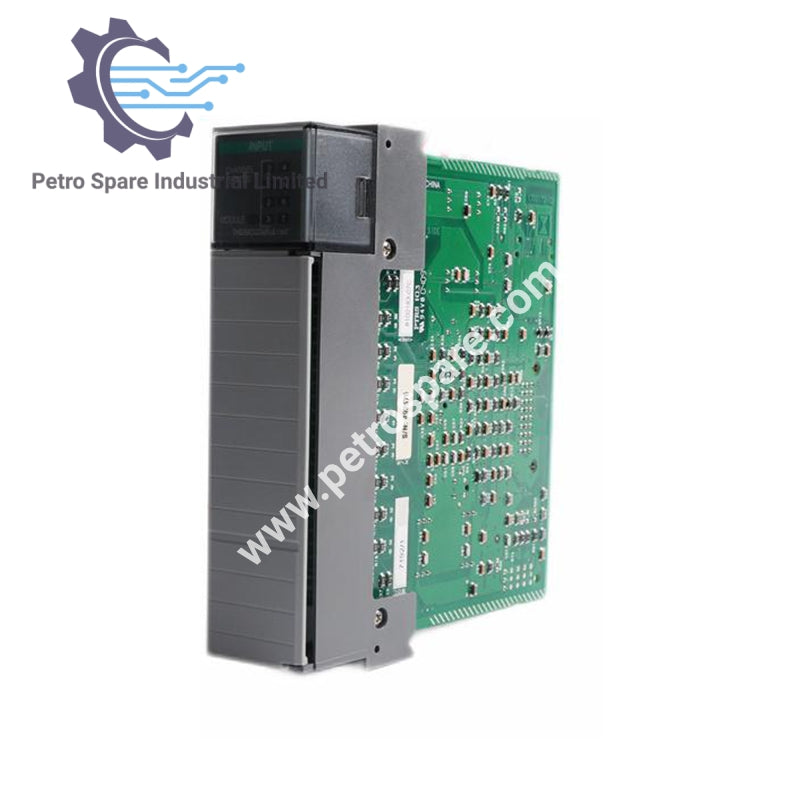

1746-NT8 es un módulo de entrada analógica de termopar/mV de 8 canales de la serie SLC 500 de Allen-Bradley.

Requisitos de energía

• Corriente del backplane (5V CC): 120 mA

• Corriente del backplane (24V CC): 70 mA

• Consumo de Energía del Backplane: 2.28W máx. (0.5W a 5V DC, 1.68W a 24V DC)

Configuración de entrada

• Número de Canales: 8 (aislados entre backplane y entre canales)

• Ubicación en el Chasis I/O: Cualquier ranura I/O excepto la ranura 0

• Método de Conversión A/D: Modulación Sigma-Delta

• Filtrado de Entrada: Filtro digital pasa bajos con frecuencias de notch programables

Rendimiento de la señal

• Rechazo de Modo Normal: 100 dB a 50/60 Hz (entre entrada [+] y entrada [-])

• Rechazo de Modo Común: 100 dB a 50/60 Hz (entre entrada y tierra)

Frecuencias de corte del filtro de entrada

• 2.6 Hz con filtro de 10 Hz

• 13.1 Hz con filtro de 50 Hz

• 15.72 Hz con filtro de 60 Hz

• 65.5 Hz con filtro de 250 Hz

Calibración

• Se autocalibra al encender y aproximadamente cada 2 minutos después

Protección y aislamiento

• Protección contra Sobretensión de Entrada: ±30V DC continuo, pulso de 600W por 1 ms

• Aislamiento: 500V DC durante 1 minuto entre entradas y tierra del chasis, y entre entradas y backplane

• Aislamiento entre Canales: 12.5V DC continuo

Indicadores y Códigos

• Indicadores LED: 9 LEDs de estado verdes (8 indicadores de canal + 1 estado del módulo)

• Código de Identificación del Módulo: 3533

Cableado

• Tamaño Máximo del Cable: Un cable 14 AWG o dos cables 22 AWG por terminal

• Bloque de Terminales de Repuesto: 1746-RT34

Condiciones ambientales

• Temperatura de operación: 0°C a +60°C (+32°F a +140°F)

• Temperatura de Almacenamiento: -40°C a +85°C (-40°F a +185°F)

• Humedad Relativa: 5% a 95% (sin condensación)

---
