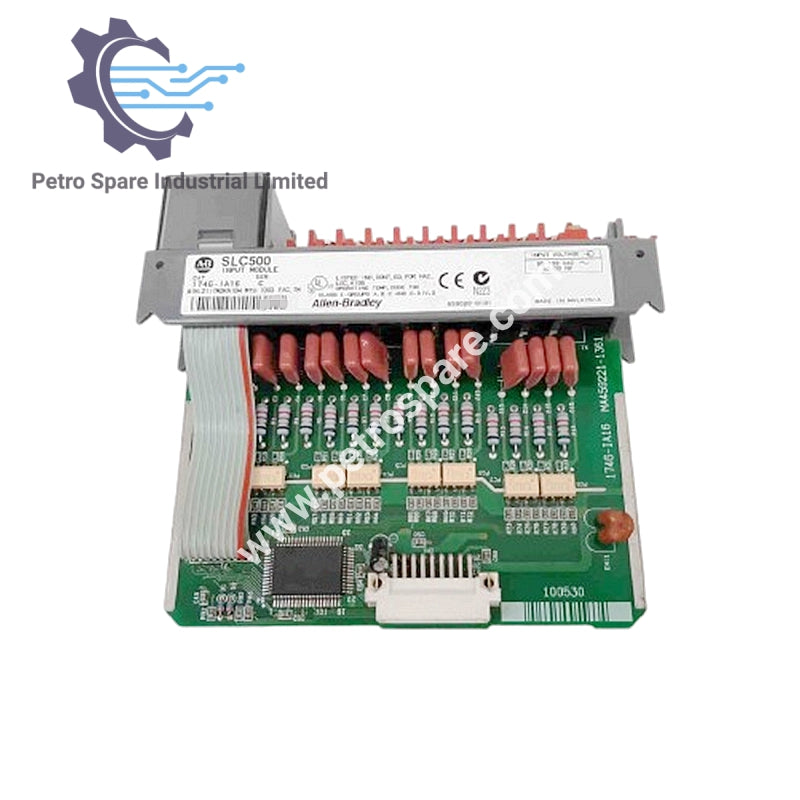

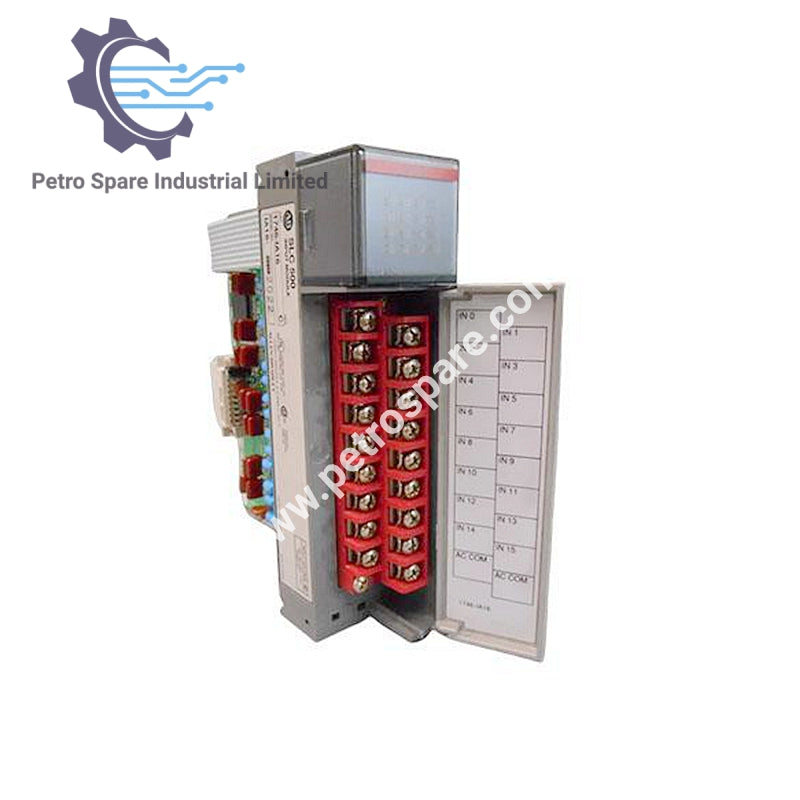

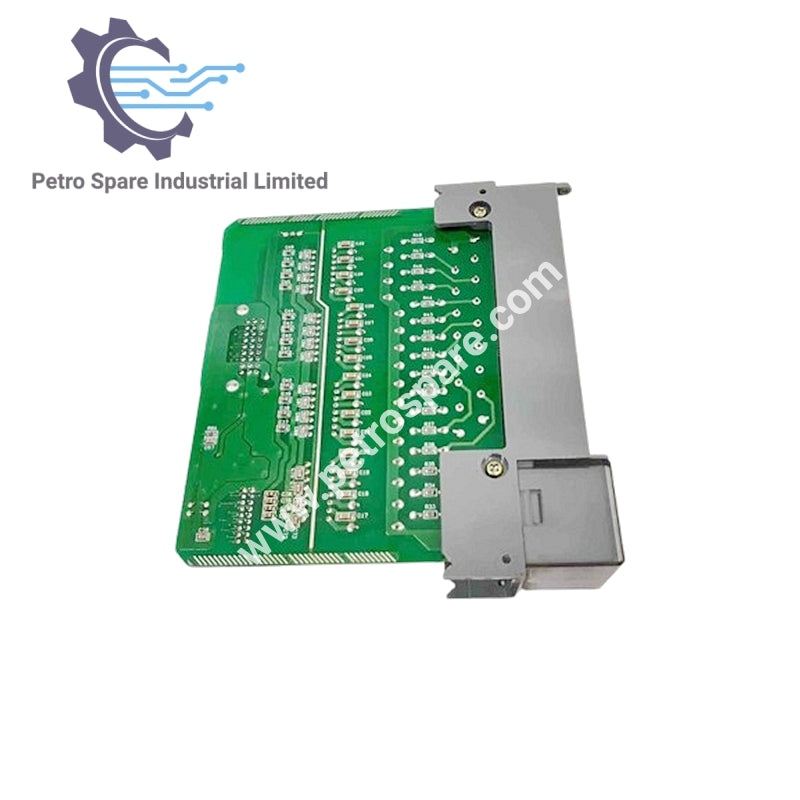

1746-IA16

Descripción

1746-IA16 es un módulo de entrada digital CA de 16 puntos para la serie Allen-Bradley SLC 500, diseñado para aceptar señales de 85–132V CA con aislamiento incorporado y retardo de señal moderado para aplicaciones industriales de entrada de propósito general.

Información General

• Clase: Módulo de Controlador Lógico Programable

• Tipo de módulo: Módulo de entrada digital CA

• Entradas: 16

• Ranuras usadas: 1

• Interfaces del módulo: Digital

• Conexión E/S: 1746-HT, 1746-HCA

Especificaciones eléctricas

• Voltaje de señal de entrada: 85–132V CA

• Corriente del backplane (5V CC): 85 mA

• Corriente en estado apagado: 2 mA

Rendimiento de la señal

• Retardo de señal (ENCENDIDO): 35 ms

• Retardo de señal (APAGADO): 45 ms

• Respuesta escalón: 100 ms entrada, 2.5 ms salida

Aislamiento

• A circuitos de comunicación: 500V CC

• A backplane: 1500V CA

---
