6ES7511-1AK01-0AB0

Descripción general

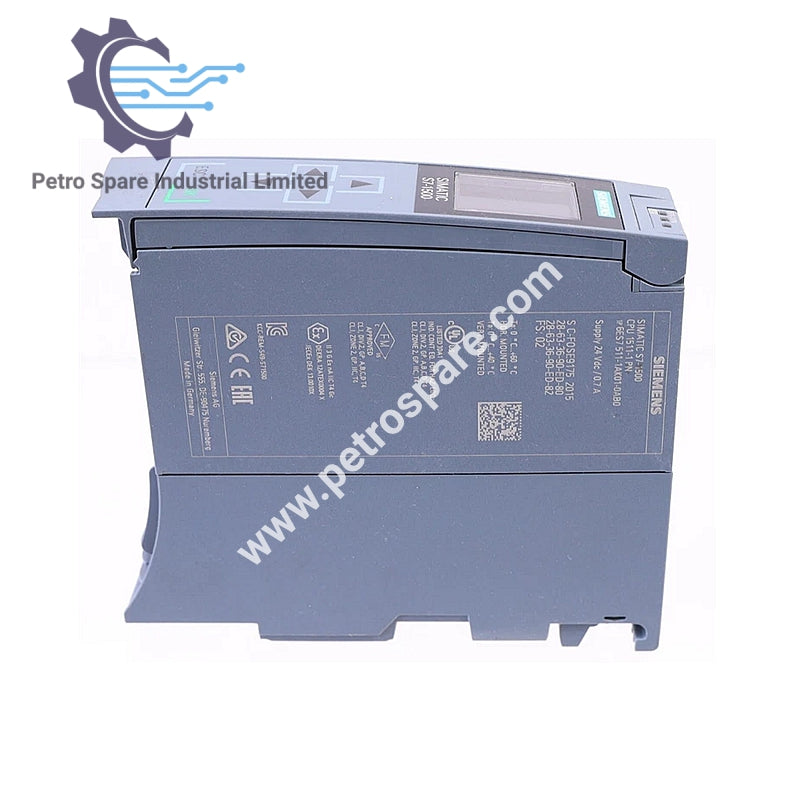

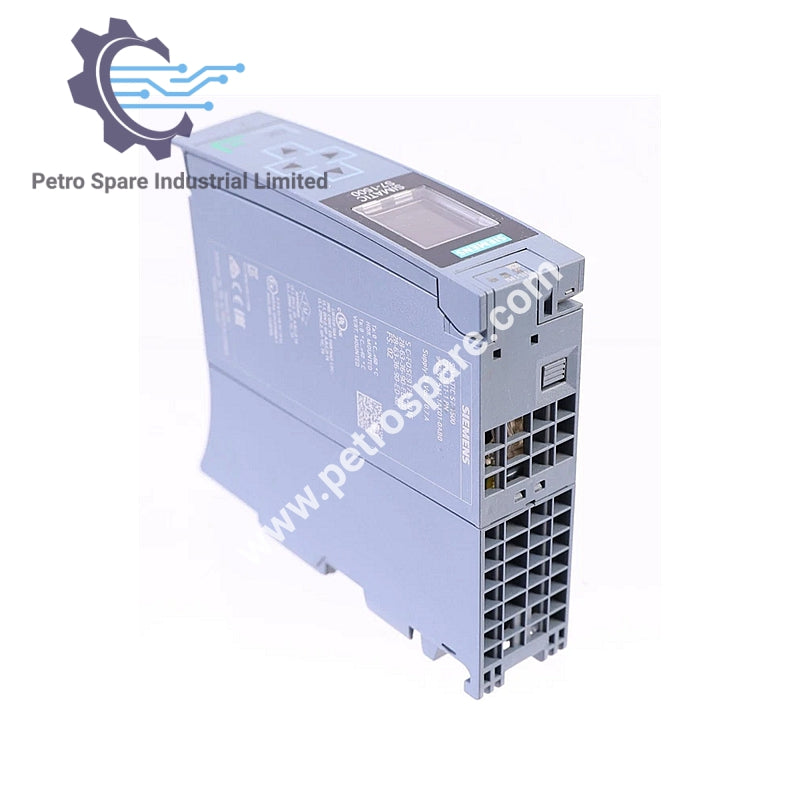

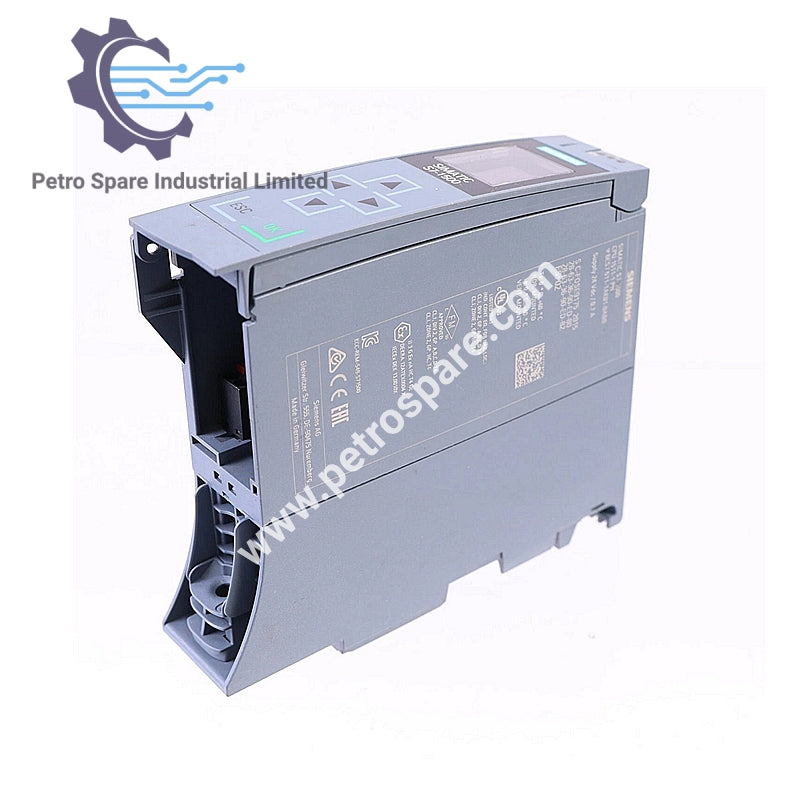

6ES7511-1AK01-0AB0 es una unidad central de procesamiento Siemens SIMATIC S7-1500 CPU 1511-1 PN con 150 KB de memoria de programa, 1 MB de memoria de datos, interfaz PROFINET IRT con conmutador de 2 puertos y rendimiento de bit de 60 ns. Se requiere una tarjeta de memoria SIMATIC.

Configuración y Control

• Control de configuración: mediante conjunto de datos

• Pantalla: diagonal de pantalla de 3.45 cm

• Elementos de control: 6 teclas

• Interruptor selector de modo: 1

Datos eléctricos

• Tensión de alimentación (CC): 24 V

• Rango de tensión: 19.2–28.8 V

• Protección contra polaridad inversa: Sí

• Tiempo de almacenamiento en la red: 5 ms

• Consumo de corriente (nominal): 0.7 A

• Corriente de arranque (máx.): 1.9 A

• Valor I²t: 0.02 A²·s

Potencia

• Consumo del bus de backplane: 5.5 W

• Potencia de alimentación al bus de backplane: 10 W

• Pérdida de potencia (típica): 5.7 W

Memoria

• Tarjeta de memoria SIMATIC: requerida

• Memoria de trabajo (programa): 150 KB

• Memoria de trabajo (datos): 1 MB

• Memoria de carga (tarjeta SIMATIC): hasta 32 GB

• Copia de seguridad: sin mantenimiento

Rendimiento de la CPU

• Operaciones de bit: 60 ns

• Operaciones de palabra: 72 ns

• Aritmética de punto fijo: 96 ns

• Aritmética de punto flotante: 384 ns

---
