6ES7135-6DH00-0BA1

Descripción general del producto

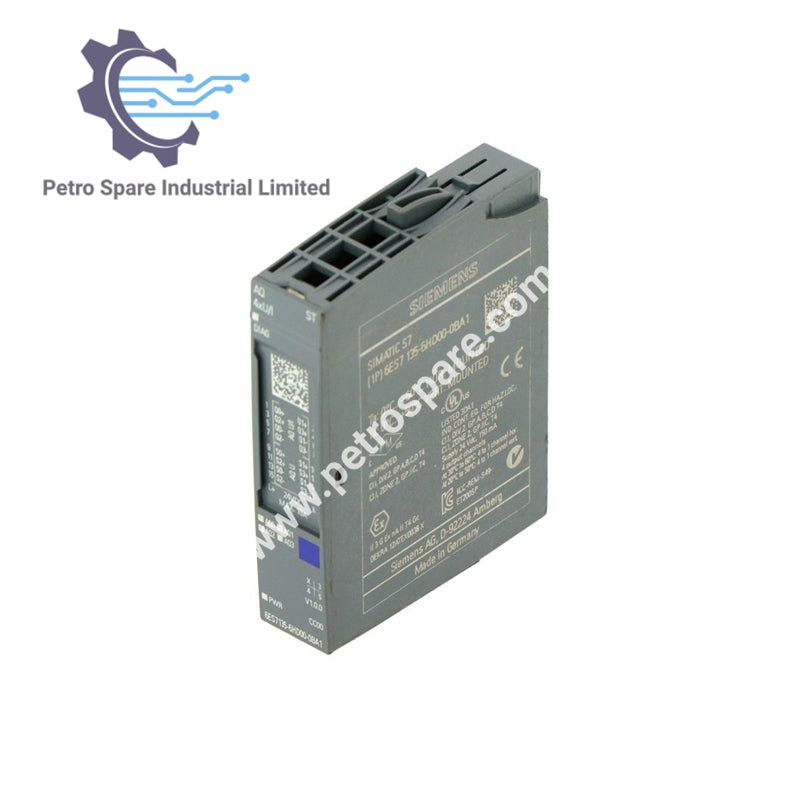

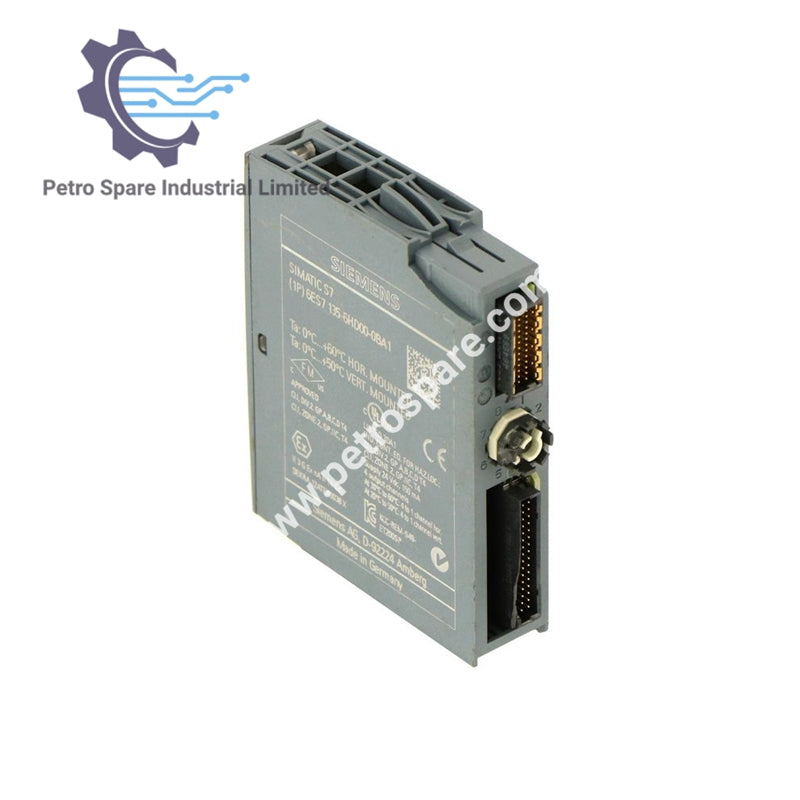

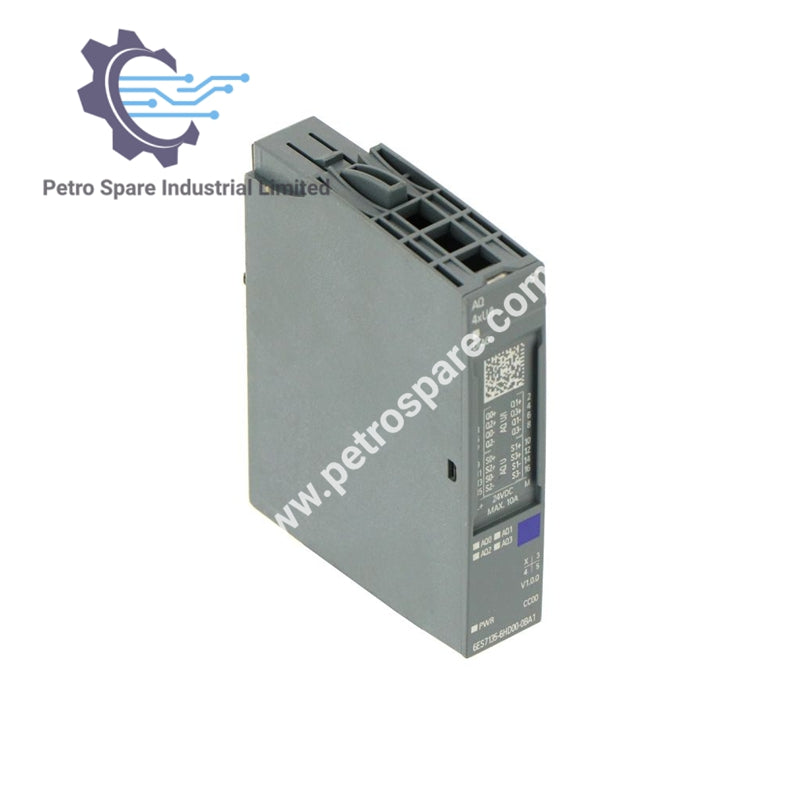

6ES7135-6DH00-0BA1 es un módulo de salida analógica SIMATIC ET 200SP, AQ 4xU/I estándar, adecuado para BU de tipo A0 y A1.

Especificaciones técnicas

• Designación del tipo de producto: AQ 4xU/I ST

• Estado funcional del hardware: Desde FS07

• BaseUnits utilizables: BU de tipo A0 y A1

• Código de color para la placa de identificación específica del módulo: CC00

• Datos I&M: Sí; I&M0 a I&M3

• Ingeniería con:

  STEP 7 TIA Portal configurable/integrado desde V11 SP2 / V13

  STEP 7 configurable/integrado desde V5.5 SP3

  PCS 7 configurable/integrado desde V8.1 SP1

  Revisión GSD de PROFIBUS: revisiones 3 y 5+

  Versión GSDML de PROFINET: V2.3

• Modo de operación:

  Supermuestreo: No

  MSO: No

• Reparametrización en RUN: Sí

• Calibración en RUN: No

• Tensión de alimentación nominal (CC): 24 V

• Rango permitido, límite inferior (CC): 19.2 V

• Rango permitido, límite superior (CC): 28.8 V

• Protección contra inversión de polaridad: Sí

• Consumo de corriente, máx.: 150 mA

• Disipación de potencia, típica: 1.5 W
