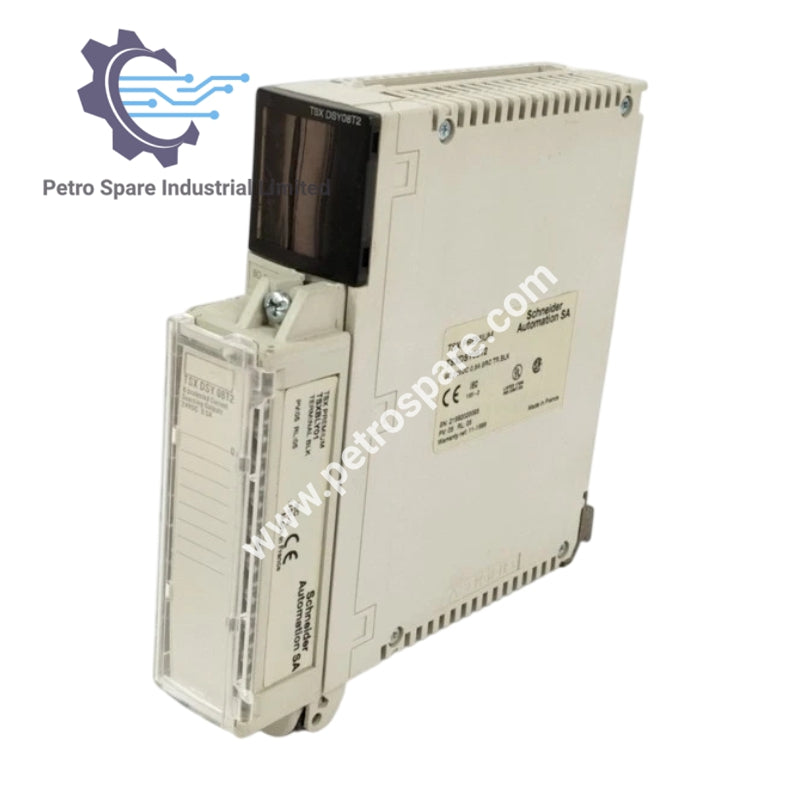

TSXDSY08T2

Descripción del Producto

El TSXDSY08T2 es un módulo de salida discreta de estado sólido de 8 canales diseñado para la plataforma de automatización Modicon Premium, que proporciona un conmutación confiable de 24 V CC con protección electrónica incorporada.

Especificaciones Técnicas

• Número de Salidas Discretas: 8
• Tipo de Salida Discreta: Estado sólido protegido
• Voltaje de Salida Discreta: 24 V CC positivo conforme a EN/IEC 61131-2 19...30 V
• Corriente de Salida Discreta: 0.5 A
• Corriente por Canal: <= 0.625 A
• Corriente por Módulo: <= 4 A
• Corriente de Fuga: < 0.5 mA en estado 0
• Voltaje Residual: < 1.2 V
• Tiempo de Respuesta: 1.2 ms
• Frecuencia de Conmutación: 0.5/LI² Hz

• Protección contra Sobretensión de Salida: Mediante diodo transil

• Protección contra Polaridad Inversa: Diodo montado en sentido inverso

• Protección contra Sobrecarga de Salida: Desconexión electrónica al reactivarse

• Protección contra Cortocircuito: Desconexión electrónica al reactivarse

• Umbral de Detección de Voltaje Preactuador: 16 V

• Impedancia de Carga: >= 48 W
• Resistencia de Aislamiento: > 10 MOhm 500 V
• Disipación de Potencia: (1 W + 0.75 W x número de salidas x corriente por módulo)
• Marcado: CE
• Conexión Eléctrica: Bloque de terminales de tornillo
• Consumo de Corriente: 55 mA 5 V CC
• Formato del Módulo: Estándar
• Peso del Producto: 0.71 lb(US) (0.32 kg)
