140ERT85410

Resumen

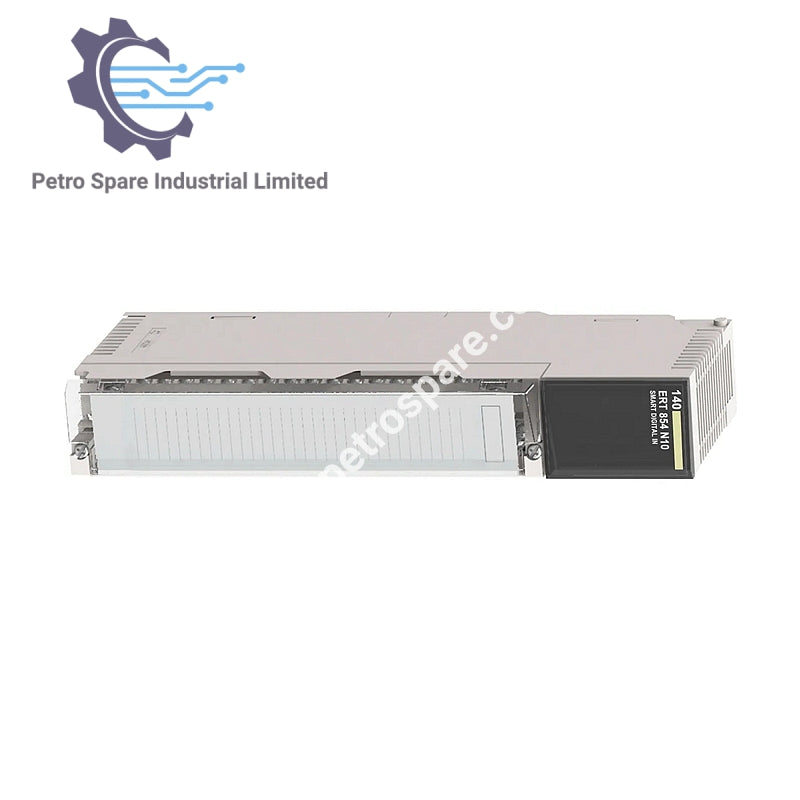

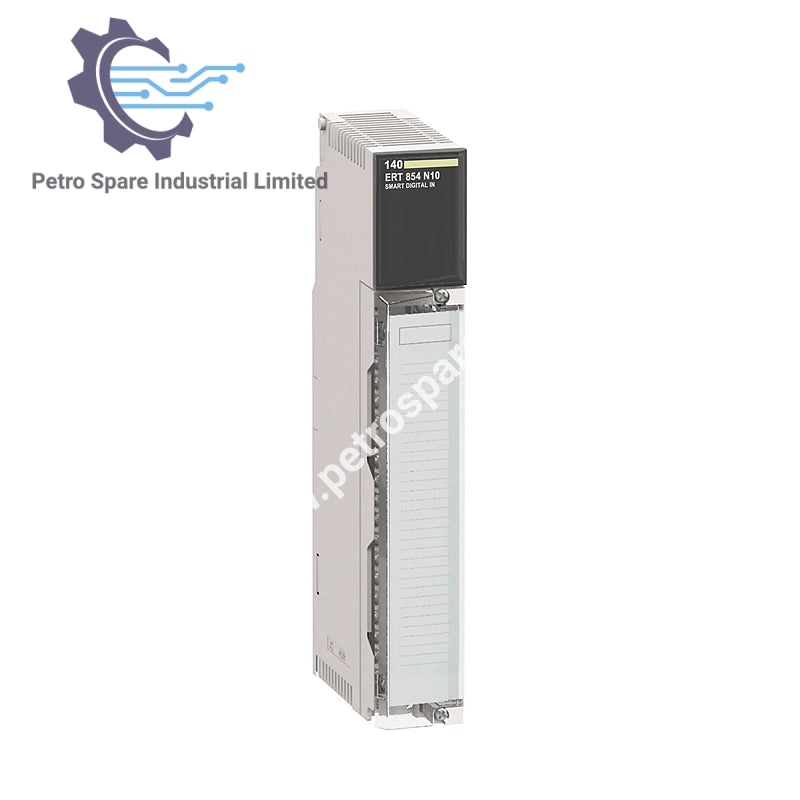

140ERT85410 es un módulo de entrada multifunción de Modicon Quantum, que ofrece 32 entradas de proceso y sincronización horaria DCF77 para registro de eventos de alta velocidad.

Capacidades de Entrada

• Número de entradas de proceso: 32 entradas a 24–125 V

• Entrada de señal de reloj: 1 entrada a 24 V

• Voltaje de conmutación (entradas de proceso): 24 V @ 6 mA, 48 V @ 2.5 mA, 60 V @ 2.5 mA, 125 V @ 1 mA

• Filtrado anti-rebote: Configurable 0–255 ms

• Inversión de entrada: Configurable

• Tiempo de adquisición: 1 ms (entrada de reloj)

• Corriente de entrada (reloj): 5 mA

Características Funcionales

• Funciones: Monitoreo de entrada discreta, conteo a 500 Hz, registro de eventos con marcas de tiempo

• Protocolo de sincronización horaria: DCF77

• Conteo terminal: 40

• Agrupación de canales: 2 grupos de 16 entradas

Detalles Eléctricos

• Consumo de energía: 7.5 W (entrada de proceso)

• Aislamiento: Optoacoplador (entradas y entre grupos)

• Conexiones eléctricas:

• Cable apantallado: <600 m

• Cable no apantallado: <400 m

• Bloques de terminales de tornillo

Indicadores

• Comunicación de bus: 1 LED verde (Activo)

• Auto-prueba OK: 1 LED verde (R)

• Indicador de fallo: 1 LED rojo (F)

• Estado de entrada: 32 LEDs verdes

Compatibilidad de Software

• Sistemas soportados: Concept, Unity Pro

Requisitos de Alimentación

• Suministro externo (por grupo): 3 mA @ 24–125 V DC

• Corriente de bus: 300 mA @ 5 V DC

• Consumo interno de corriente: 0.07 mA @ 24 V (con módulo 140XCP90000)

Características Físicas

• Formato del módulo: Estándar

• Peso: 0.45 kg

Clasificaciones Ambientales

• Temperatura de operación: 0–60 °C

• Temperatura de almacenamiento: -40–85 °C

• Tolerancia a la humedad: 95% HR, sin condensación

• Límite de altitud: ≤ 5000 m

• Descarga electrostática: 4 kV contacto, 8 kV aire (IEC 801-2)

• Resistencia a campo electromagnético: 10 V/m (80–2000 MHz, IEC 801-3)

• Tratamiento protector: TC

---
