TM172PDG42R

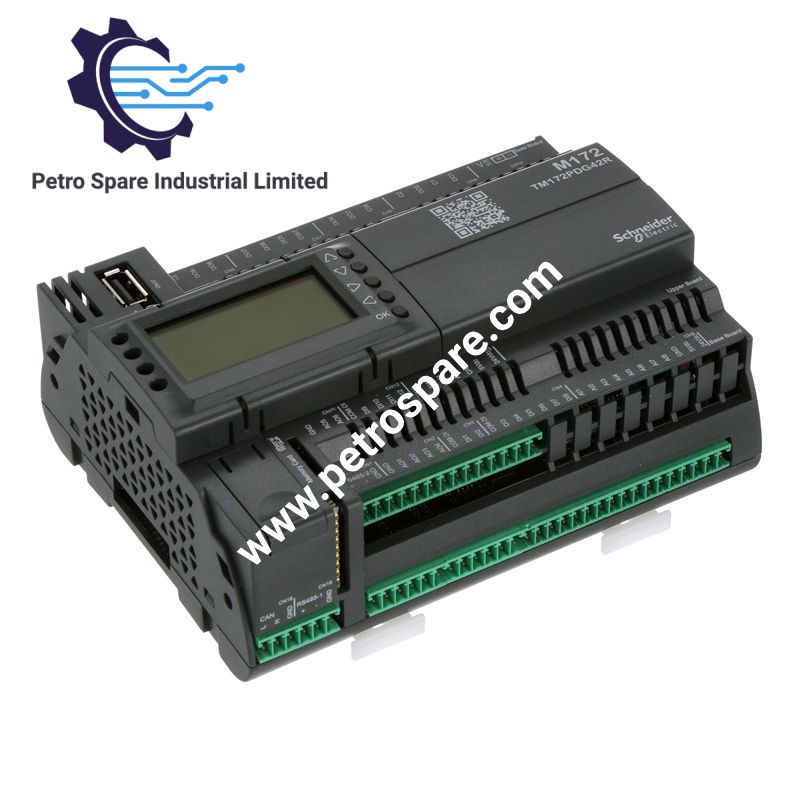

Configurado para el control integrado, el ajuste local de parámetros y la comunicación Ethernet/serie en las plataformas Modicon M171/M172, el Schneider Electric TM172PDG42R (Controlador programable TM172PDG42R) proporciona 42 canales de E/S integrados con interfaces Modbus, BACnet, WebVisu, USB, CAN y Ethernet. El controlador funciona con 24 V CA/CC e incluye una pantalla LCD frontal, teclado, ranura Micro-SD y salidas de relé.

Especificaciones del hardware

Parámetro	Especificación
Modelo	TM172PDG42R
Marca	Schneider Electric
Serie	Modicon M171/M172
Tipo de producto	Controlador programable
Aplicación	Control de HVAC y bombeo
E/S totales	42
Entradas digitales	12, 24 V CA/CC
Corriente de entrada digital	2,5 mA
Impedancia de entrada	10 kOhm
Entradas analógicas	12, configurables por pares
Señales de entrada analógica	0-10 V, 0-20 mA, 4-20 mA, NTC, PTC, Pt1000, resistencia y entrada directa
Rango de temperatura de entrada analógica	NTC -50 a 110 °C; NTC -40 a 150 °C; PTC -55 a 150 °C; Pt1000 -200 a 850 °C
Resolución de entrada analógica	0,1 °C para las entradas de temperatura especificadas
Salidas analógicas	6
Señales de salida analógica	0-10 V; 4-20 mA; PWM de hasta 2 kHz en los canales especificados
Salidas digitales	12 salidas integradas, configuración de relé
Corriente de salida de relé	1 A para SPDT; 3 A para SPST
Ethernet	1 x RJ45, Modbus TCP, BACnet IP, WebVisu, FTP
RS485	2 interfaces, enlace serie Modbus o BACnet MS/TP
CAN	1 x puerto CAN
USB	1 x USB tipo A; 1 x USB Mini-B
Pantalla	LCD retroiluminada, 128 x 64 píxeles
Almacenamiento local	1 x ranura para tarjeta Micro-SD
Alimentación del controlador	24 V CA +/- 10%; 20-38 V CC
Consumo de energía	15 W a 24 V CA/CC
Alimentación de sensores	5 V CC a 50 mA; 24 V CC a 150 mA
Montaje	Riel DIN de 35 mm o placa de montaje
Dimensiones	144 mm de ancho x 110 mm de alto x 60,5 mm de profundidad
Peso	0,385 kg
Temperatura de funcionamiento	-20 a 60 °C; -20 a 65 °C con reducción de capacidad
Temperatura de almacenamiento	-30 a 70 °C
Humedad relativa	5-95%, sin condensación
Grado de protección	IP20
Grado de contaminación	2
Altitud de funcionamiento	0-2.000 m
Certificaciones	CE, EAC, CSA, cURus
Normas	EN/IEC 60730, UL94 V0
Sustituto recomendado	TM172PDG42RI
EAN	3606480894886

Ethernet, densidad de E/S e interfaces de control

El TM172PDG42R integra 42 puntos de E/S en un solo controlador, compuestos por 12 entradas digitales, 12 entradas analógicas, 12 salidas digitales y 6 salidas analógicas. La interfaz Ethernet proporciona comunicación Modbus TCP maestro/esclavo y BACnet IP, junto con funciones WebVisu y FTP.

Dos interfaces RS485 admiten el funcionamiento con enlace serie Modbus o BACnet MS/TP. El controlador también proporciona una interfaz CAN y interfaces independientes USB tipo A y Mini-B. Las interfaces USB admiten la transferencia de programas y funciones de programación desde PC.

La arquitectura de entradas analógicas acepta señales de tensión, corriente, resistencia y sensores de temperatura. Los canales de temperatura seleccionados admiten una resolución de 0,1 °C. Las entradas digitales aceptan lógica de absorción o suministro de corriente y funcionan con 24 V CA/CC.

Preguntas frecuentes

P: ¿Cuál es la alimentación nominal del TM172PDG42R?
R: El controlador admite 24 V CA con una tolerancia de +/- 10% o 20-38 V CC. El consumo especificado es de 15 W a 24 V CA/CC.

P: ¿Cómo se monta el controlador?
R: El TM172PDG42R puede instalarse en un riel DIN de 35 mm o en una placa de montaje utilizando los accesorios de montaje especificados.

P: ¿Qué interfaces de comunicación están integradas?
R: El controlador proporciona una interfaz Ethernet RJ45, dos interfaces RS485, un puerto CAN, un puerto USB tipo A y un puerto USB Mini-B. Ethernet admite Modbus TCP y BACnet IP, mientras que las interfaces RS485 admiten enlace serie Modbus o BACnet MS/TP.

Directrices para la instalación en campo

• Verifique el tipo de alimentación antes de energizar el equipo. Utilice 24 V CA dentro de la tolerancia especificada o 20-38 V CC.
• Instale el controlador en un riel DIN de 35 mm o en una placa de montaje con una sujeción mecánica adecuada.
• Mantenga separadas físicamente las conexiones analógicas de bajo nivel y las conexiones de relé o alimentación de alta corriente para reducir las interferencias eléctricas.
• Utilice cables trenzados y debidamente apantallados para las comunicaciones y los circuitos analógicos de bajo nivel cuando el entorno de instalación lo requiera.
• Conecte los apantallamientos de los cables de acuerdo con el esquema de puesta a tierra de la planta y evite crear trayectos de corriente no deseados en el apantallamiento.
• Compruebe la polaridad y la referencia de señal de 24 V CC, 4-20 mA, 0-10 V, RS485 y otros circuitos de campo antes de la puesta en servicio.
• No supere la corriente de salida de relé especificada. Las salidas SPDT tienen una capacidad nominal de 1 A y las configuraciones de relé SPST especificadas, de 3 A.
• Proporcione una ventilación adecuada alrededor del controlador y tenga en cuenta la temperatura de funcionamiento indicada y las condiciones de reducción de capacidad.
• La envolvente IP20 requiere una instalación dentro de una envolvente o panel que proporcione la protección ambiental necesaria.
• Para una instalación existente de TM172PDG42R, verifique la compatibilidad del hardware y la aplicación antes de migrar al sustituto TM172PDG42RI recomendado.

---
