TCSESU083FN0

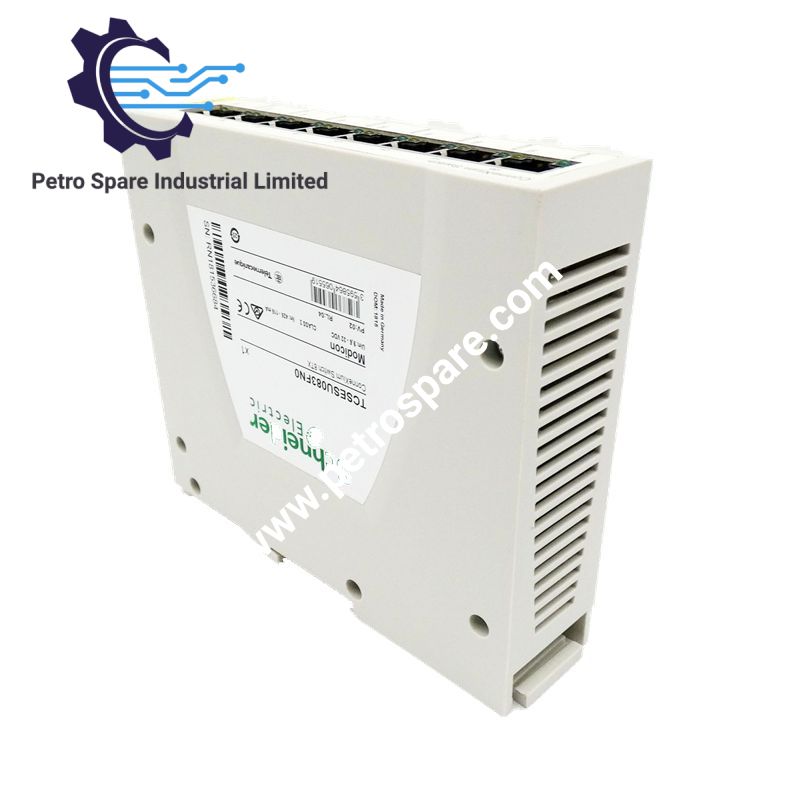

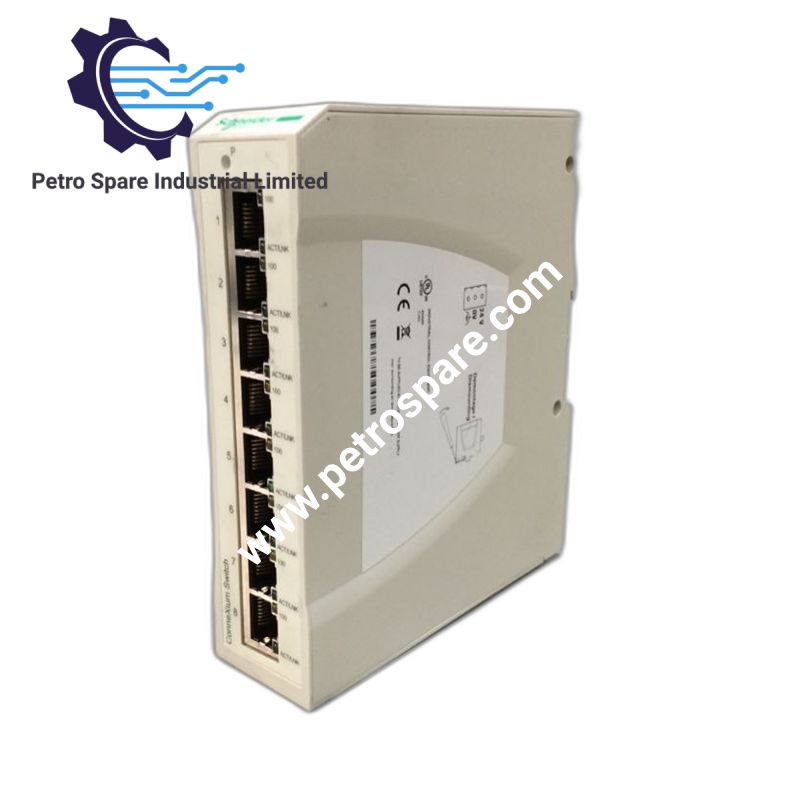

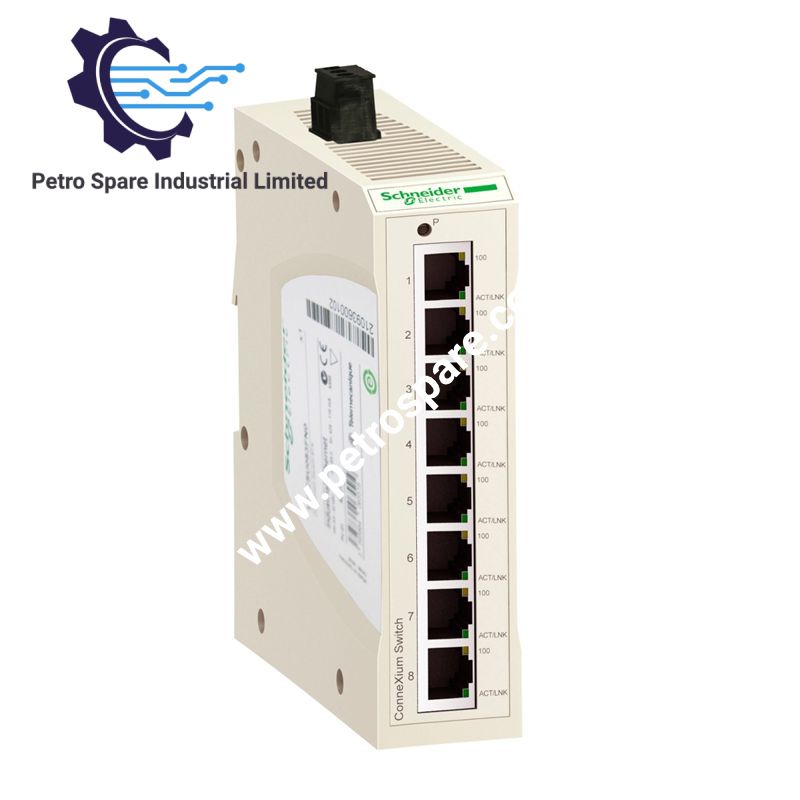

Configurado para la conmutación Ethernet TCP/IP transparente mediante conexiones de cobre, el Schneider Electric TCSESU083FN0 (Conmutador Ethernet ConneXium TCSESU083FN0) proporciona ocho puertos RJ45 10/100BASE-TX para la comunicación Ethernet mediante par trenzado blindado. El conmutador no gestionado admite transmisión 10BASE-T y 100BASE-TX, con una alimentación de funcionamiento de 12-24 V y montaje en carril DIN.

Especificaciones del hardware

Parámetro	Especificación
Modelo	TCSESU083FN0
Marca	Schneider Electric
Serie	ConneXium
Tipo de producto	Conmutador Ethernet TCP/IP no gestionado
Protocolo de comunicación	Ethernet TCP/IP
Puertos Ethernet	8 x 10/100BASE-TX de cobre
Tipo de conector	RJ45 blindado
Medio de transmisión	Cable de par trenzado CAT 5E blindado
Distancia máxima del cable de cobre	100 m entre dispositivos
Cantidad de conexiones en cascada	Ilimitada
Tensión nominal de funcionamiento	12-24 V
Límites de tensión de alimentación	9.6-32 VDC SELV
Consumo de energía	4.1 W
Conexión de alimentación	Conector de alimentación extraíble de 3 pines
Montaje	Carril DIN simétrico de 35 mm
Dimensiones	35 mm de ancho x 138 mm de alto x 121 mm de profundidad
Peso	0.246 kg
Temperatura de funcionamiento	0 a 60 deg C
Humedad relativa	0 a 95%, sin condensación
Grado de protección IP	IP30
Normas	UL 61010, EN/IEC 61131
Certificaciones	CE, UL, RCM
Estado	Descatalogado el 21 de enero de 2022
Sustituto recomendado	MCSESU083FN0

Capa física Ethernet y características de conmutación

El TCSESU083FN0 proporciona ocho puertos Ethernet de cobre compatibles con la comunicación 10BASE-T y 100BASE-TX. Cada puerto utiliza una conexión RJ45 blindada y está especificado para cableado de par trenzado CAT 5E blindado.

La unidad es un conmutador Ethernet TCP/IP no gestionado, por lo que la ruta de datos proporcionada se basa en la conmutación Ethernet transparente y no en funciones configurables de gestión de red. La longitud máxima especificada del segmento de cobre es de 100 m entre dispositivos conectados.

Los LED locales proporcionan indicaciones independientes para la fuente de alimentación y cada canal Ethernet. Cada canal tiene un LED amarillo para indicar ETH LINK/velocidad de datos y un LED verde para indicar el estado de la conexión.

El conmutador acepta 9.6-32 VDC SELV dentro de sus límites de alimentación especificados y tiene un consumo nominal de 4.1 W. Su formato de montaje en carril DIN de 35 mm es adecuado para la instalación en armarios de control.

Preguntas frecuentes

P: ¿Qué interfaces Ethernet proporciona el TCSESU083FN0?
R: El conmutador proporciona ocho puertos de cobre RJ45 blindados compatibles con la comunicación Ethernet 10BASE-T y 100BASE-TX.

P: ¿Cuál es la distancia máxima especificada para una conexión Ethernet de cobre?
R: La distancia máxima especificada del cable entre dispositivos es de 100 m utilizando cable de cobre de par trenzado CAT 5E blindado.

P: ¿Qué tensión de alimentación requiere el conmutador?
R: La tensión nominal de funcionamiento es de 12-24 V, con un intervalo de alimentación especificado de 9.6-32 VDC SELV y un consumo de energía de 4.1 W.

Directrices de instalación en campo

Monte el TCSESU083FN0 en un carril DIN simétrico de 35 mm y deje espacio libre para el cableado alrededor de la carcasa de 35 mm de ancho. Conecte el conector de alimentación extraíble de tres pines utilizando una fuente de alimentación de CC dentro del intervalo SELV especificado de 9.6-32 VDC.

Utilice cable Ethernet de par trenzado CAT 5E blindado con las interfaces RJ45 blindadas integradas. Mantenga cada segmento Ethernet de cobre dentro del máximo especificado de 100 m. Cuando sea posible, tienda el cableado Ethernet separado de los conductores de alta tensión o alta corriente para reducir el acoplamiento electromagnético.

Termine y conecte las pantallas de los cables conforme al diseño de puesta a tierra del armario y a las normas de instalación aplicables. Verifique la polaridad de la alimentación, la correcta inserción de los conectores y los LED de estado del enlace antes de la puesta en servicio. La carcasa IP30 está diseñada para su instalación en un armario de control protegido, no para la exposición directa al agua o al polvo.

El TCSESU083FN0 se descatalogó el 21 de enero de 2022. Los datos proporcionados de Schneider Electric identifican MCSESU083FN0 como el sustituto recomendado.

---
