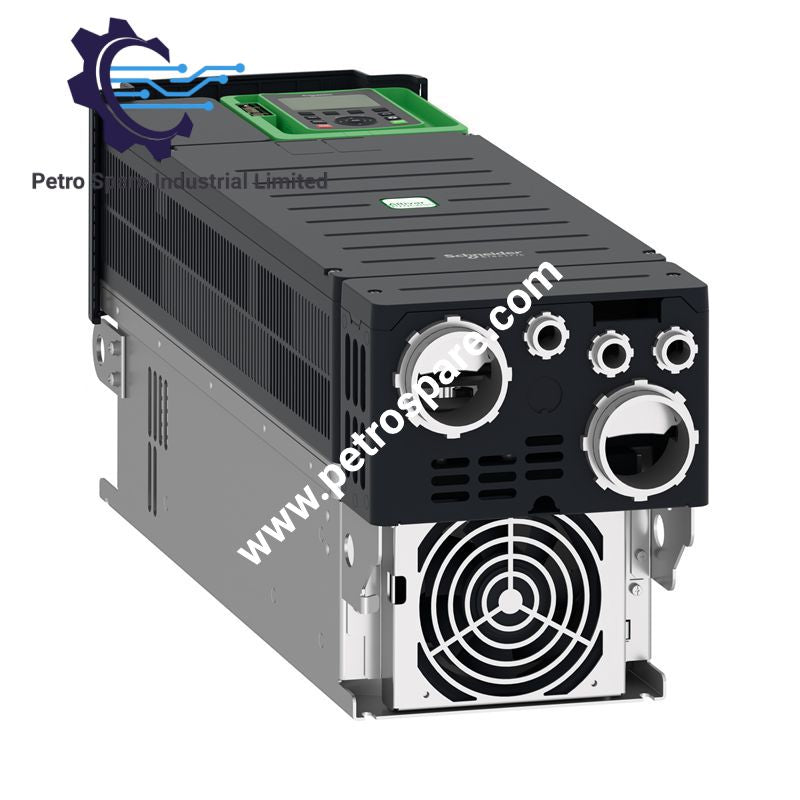

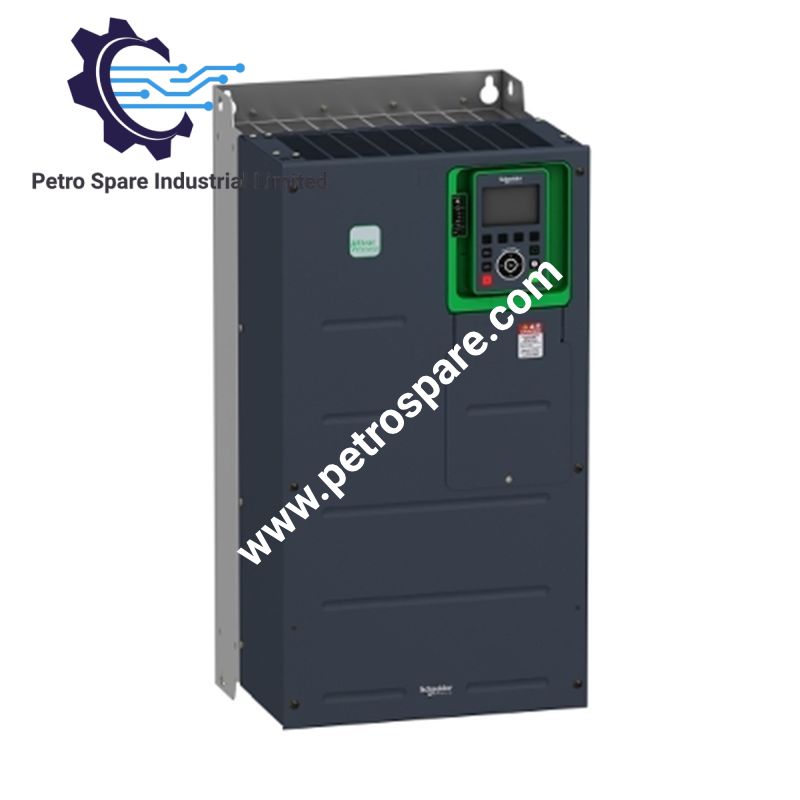

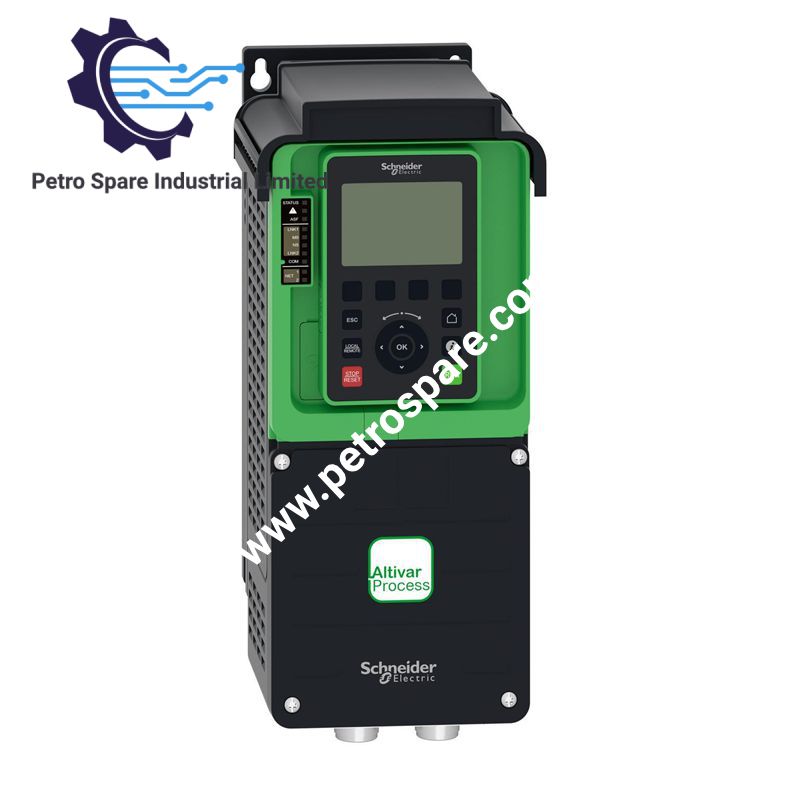

ATV930D37Y6

Configurado para el control de motores de frecuencia variable en la plataforma Altivar Process ATV900, el Schneider Electric ATV930D37Y6 (ATV930 variador de velocidad) proporciona conversión de energía trifásica para motores asíncronos y síncronos con un rango de alimentación de 500 a 690 VAC. El variador incluye un chopper de frenado integrado, comunicación Modbus, interfaces Modbus TCP y EtherNet/IP basadas en Ethernet, E/S configurables y Safe Torque Off.

Especificaciones del hardware

Parámetro	Especificación
Modelo	ATV930D37Y6
Modelo base	ATV930
Marca	Schneider Electric
Serie	Altivar Process ATV900
Tipo de producto	Variador de velocidad
Aplicación	Control de motores para procesos industriales
Compatibilidad del motor	Motores asíncronos y síncronos
Tensión de alimentación nominal	500 a 690 VAC, -15 a +10%
Fases	3 fases
Corriente de salida continua	45 A en servicio normal; 34 A en servicio severo a 2.5 kHz
Corriente de salida nominal	45.0 A
Potencia del motor	30.0 kW en servicio normal; 22.0 kW en servicio severo
Tensión de salida máxima	690 VAC
Frecuencia de salida máxima	599 Hz
Frecuencia de conmutación	1 a 4.9 kHz ajustable; 2.5 a 4.9 kHz con reducción de potencia
Frecuencia de conmutación nominal	2.5 kHz
Chopper de frenado	Integrado
Método de frenado	Inyección de CC
Funcionamiento en 4 cuadrantes	Compatible
Comunicación	Modbus serie, Modbus TCP, EtherNet/IP
Velocidad de Ethernet	10/100 Mbit/s
Velocidad de Modbus serie	4.8, 9.6, 19.2, 38.4 kbit/s
Interfaz Ethernet	2 conectores RJ45
Interfaz serie	1 RJ45, RS-485 de 2 hilos
Entradas digitales	10
Entradas analógicas	3, 0 a 10 VDC o 0 a 20 mA / 4 a 20 mA, 12 bits
Salidas analógicas	2, 0 a 10 VDC o 0 a 20 mA, 10 bits
Salidas de relé	3 salidas configurables
Safe Torque Off	Compatible
Safe Stop 1	Compatible
Velocidad limitada de forma segura	Compatible
Gestión segura del freno	Compatible
Filtro EMC	Integrado
Montaje	Montaje mural, vertical +/- 10 grados
Grado de protección	IP21
Tipo de envolvente UL	Tipo 1
Anchura	331 mm
Altura	630 mm
Profundidad	297 mm
Peso	53 kg
Temperatura de funcionamiento	-15 a 50 grados C sin reducción de potencia; 50 a 60 grados C con reducción de potencia
Altitud de funcionamiento	Hasta 1000 m sin reducción de potencia; reducción de corriente por encima de 1000 m
Humedad relativa	5 a 95% sin condensación
Disipación de potencia	557 W con convección forzada; 178 W con convección natural a 500 V, 2.5 kHz
Volumen de aire de refrigeración	406 m3/h
Frecuencia de red	50 a 60 Hz
Corriente presunta de cortocircuito de línea	70 kA
Certificaciones	TÜV, UL, CSA
Marcado	CE
Normas	UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
País de origen	India

Control de variadores industriales e interfaces de red

El ATV930D37Y6 proporciona perfiles de control de motores para funcionamiento con par variable, par optimizado y par constante en motores asíncronos. El control de motores síncronos incluye perfiles para motores de imanes permanentes y de reluctancia síncrona. Las rampas de aceleración y desaceleración se pueden configurar como lineales, en forma de S, en forma de U o personalizadas, con un ajuste de 0.01 a 9999 s.

El variador ofrece comunicación Modbus serie mediante una interfaz RS-485 de 2 hilos y conectividad Ethernet para Modbus TCP y EtherNet/IP a 10/100 Mbit/s. Modbus serie admite direcciones de 1 a 247, trama RTU y paridad configurable impar, par o sin paridad.

La interfaz de control incluye ocho entradas digitales programables, dos entradas compatibles con pulsos, tres entradas analógicas, dos salidas analógicas, tres salidas de relé y entradas Safe Torque Off STOA y STOB. Las entradas digitales admiten niveles de señal IEC 61131-2. Las entradas analógicas aceptan señales de tensión o corriente, mientras que las salidas analógicas se pueden configurar para funcionar con tensión o corriente.

Los módulos opcionales de comunicación e interfaz pueden ampliar la plataforma con PROFIBUS DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink y E/S digitales o analógicas adicionales. Hay módulos de interfaz de encoder disponibles para realimentación mediante encoder digital, encoder analógico y resolver.

Preguntas frecuentes

P: ¿Qué tipos de motores puede controlar el ATV930D37Y6?
R: El variador admite motores asíncronos trifásicos y motores síncronos, incluidos perfiles para motores de imanes permanentes y de reluctancia síncrona.

P: ¿Qué interfaces de comunicación proporciona el variador estándar?
R: Las interfaces estándar incluyen Modbus serie mediante RS-485 de 2 hilos, Modbus TCP mediante Ethernet y EtherNet/IP mediante Ethernet. Los módulos de comunicación opcionales proporcionan interfaces de bus de campo adicionales.

P: ¿El variador proporciona una función Safe Torque Off?
R: Sí. Las entradas STOA y STOB se proporcionan para la función Safe Torque Off. Las especificaciones suministradas también identifican Safe Stop 1, Velocidad limitada de forma segura y Gestión segura del freno como funciones de seguridad compatibles.

Directrices de instalación en campo

Monte el variador verticalmente dentro de la posición de funcionamiento especificada de +/- 10 grados y proporcione el espacio libre necesario para la refrigeración por convección forzada o natural. El volumen de aire de refrigeración especificado es de 406 m3/h cuando se utiliza convección forzada.

Conecte los conductores del lado de línea, del motor y del bus de CC a sus terminales de tornillo designados. Las especificaciones suministradas indican conductores de 16 a 50 mm2 para los terminales de línea, motor y bus de CC, y conductores de 0.5 a 1.5 mm2 para los terminales de control.

Separe los conductores de potencia del cableado analógico de bajo nivel, de comunicación y de realimentación para reducir las interferencias conducidas y radiadas. Utilice una terminación adecuada del blindaje para los cables analógicos y de comunicación de acuerdo con el manual de instalación y la topología de red seleccionada.

Verifique la tensión de alimentación, la configuración de fases, los dispositivos de protección, el cableado del motor, la puesta a tierra y las asignaciones de los terminales de control antes de energizar el equipo. El cableado de STOA y STOB debe comprobarse según el diseño del circuito de seguridad aplicable antes de habilitar el variador.

Respete los límites especificados de temperatura ambiente y altitud. Aplique los requisitos de reducción de corriente del fabricante para el funcionamiento por encima de 50 grados C o por encima de 1000 m de altitud.

Los datos suministrados identifican un filtro EMC integrado y aislamiento entre los terminales de potencia y de control. La instalación final debe mantener las disposiciones prescritas de conexión a tierra de protección y de equipotencialidad EMC.

---
