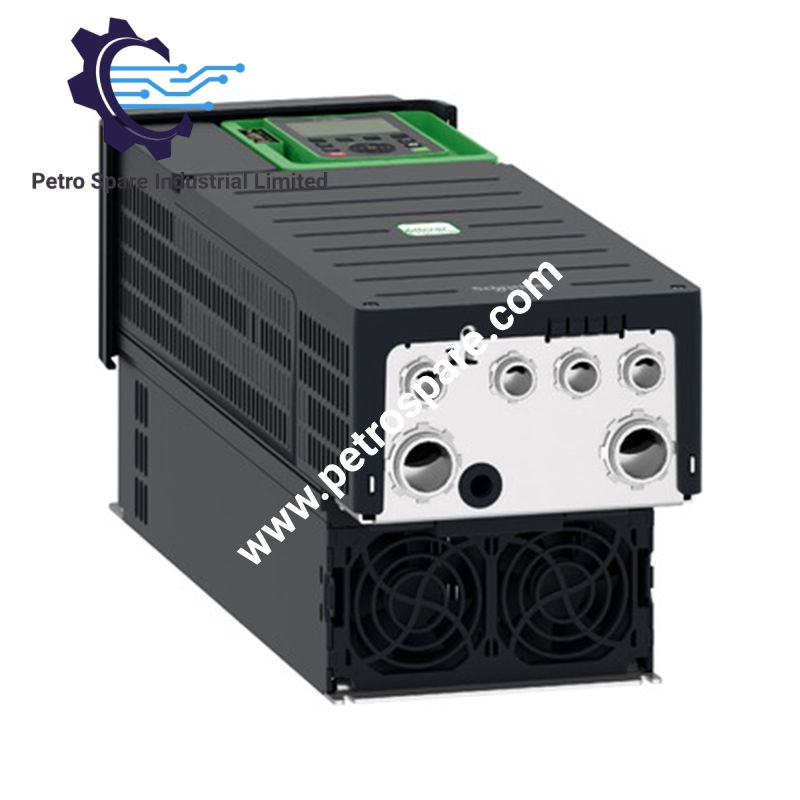

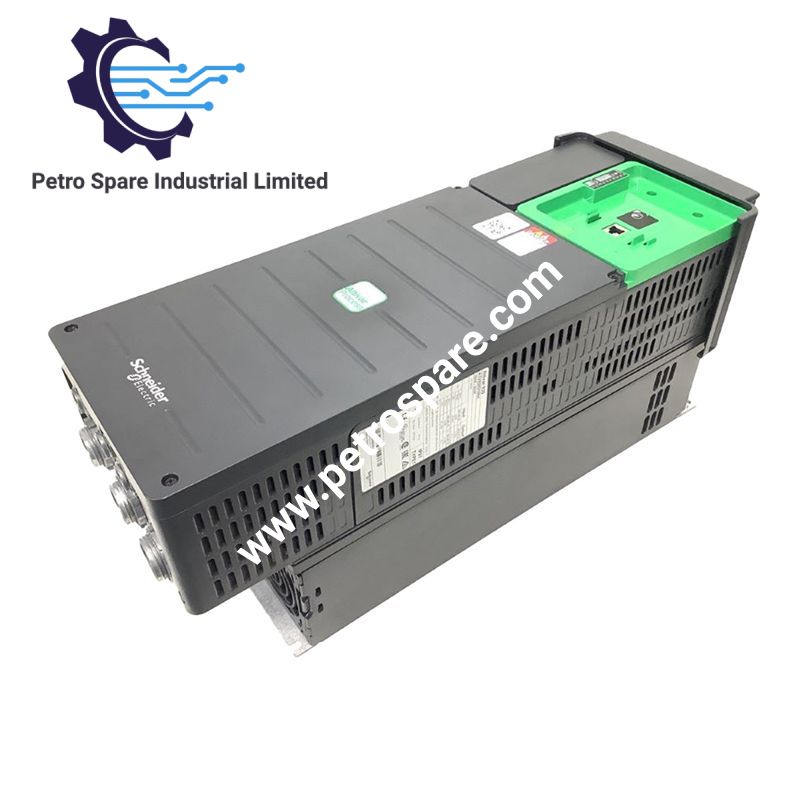

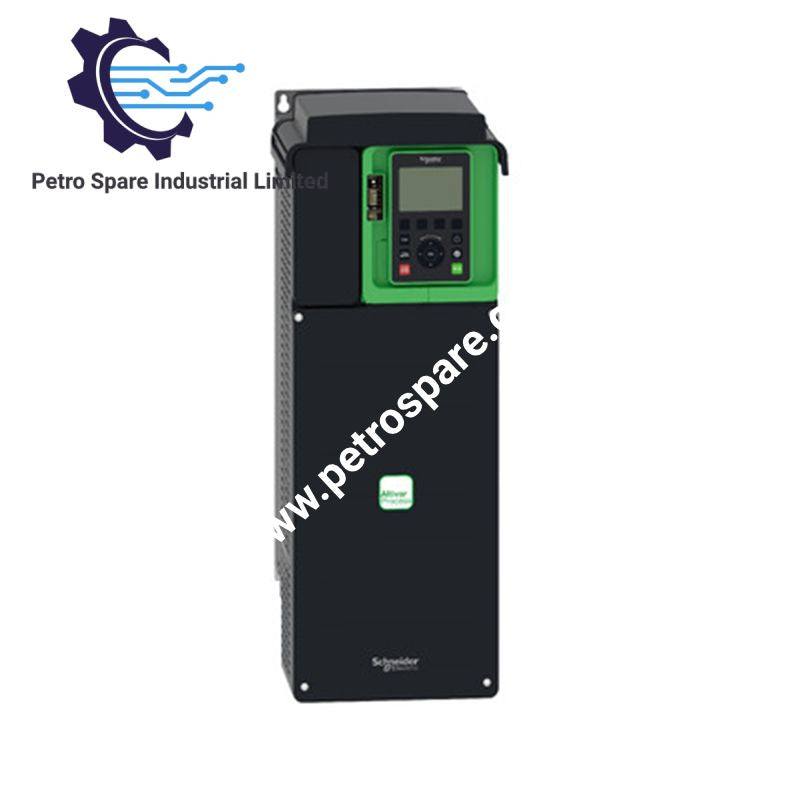

ATV930D15N4

Configurado para el control de velocidad de motores trifásicos en la plataforma Altivar Process ATV900, el Schneider Electric ATV930D15N4 (variador de velocidad ATV930) proporciona control eléctrico directo de motores síncronos y asíncronos desde una alimentación de 380 a 480 VAC. La unidad incluye un chopper de frenado integrado, protección de envolvente IP21, comunicaciones Modbus y Ethernet integradas, E/S analógicas y discretas configurables, y funcionalidad Safe Torque Off.

Especificaciones de hardware

Parámetro	Especificación
Modelo	ATV930D15N4
Marca	Schneider Electric
Serie	Altivar Process ATV900
Tipo de producto	Variador de velocidad
Variante	Versión estándar con chopper de frenado
Tipo de motor	Motores trifásicos síncronos y asíncronos
Tensión de alimentación nominal	380 a 480 VAC
Frecuencia de alimentación	50 a 60 Hz
Potencia del motor	15.0 kW en servicio normal; 11.0 kW en servicio pesado
Corriente de salida continua	31.7 A en servicio normal; 23.5 A en servicio pesado a 4 kHz
Corriente transitoria máxima	38 A durante 60 s en servicio normal; 35.3 A durante 60 s en servicio pesado
Frecuencia de salida máxima	599 Hz
Frecuencia de conmutación	2 a 16 kHz ajustable; 4 a 16 kHz con desclasificación
Frecuencia de conmutación nominal	4 kHz
Chopper de frenado	Integrado
Método de frenado	Inyección de CC; admite funcionamiento en cuatro cuadrantes
Protección IP	IP21
Funciones de seguridad	STO, SS1, SLS, SBC/SBT
Entradas digitales	10; DI1 a DI8 programables, DI7 y DI8 configurables como entradas de pulsos, STOA y STOB
Salidas digitales	2
Entradas analógicas	3; 0 a 10 VDC o 0 a 20 mA / 4 a 20 mA, 12 bits
Salidas analógicas	2; 0 a 10 VDC o 0 a 20 mA, 10 bits
Salidas de relé	3 salidas de relé configurables
Interfaz Ethernet	Ethernet, Modbus TCP, EtherNet/IP
Interfaz serie	RS 485 de dos hilos, Modbus serie
Velocidad de transmisión Ethernet	10/100 Mbit/s
Velocidad Modbus serie	4.8 a 38.4 kbit/s
Conectores de comunicación	2 RJ45; 1 RJ45
Dimensiones	211 x 545.9 x 235 mm
Peso	13.6 kg
Temperatura de funcionamiento	-15 a 50 deg C sin desclasificación; 50 a 60 deg C con desclasificación
Altitud de funcionamiento	Hasta 1000 m sin desclasificación; 1000 a 4800 m con desclasificación de corriente
Consumo de energía	Disipación de potencia: 59 W por convección natural; 366 W por convección forzada a 380 V, 4 kHz
Origen	IN
Certificaciones	UL, TÜV, CSA
Marcado	CE
Normas	UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1

Características de red PLC y control del variador

El ATV930D15N4 proporciona comunicación Ethernet mediante Modbus TCP y EtherNet/IP, con una velocidad de transmisión de 10/100 Mbit/s y funcionamiento configurable en semidúplex o dúplex completo. La interfaz RS 485 admite Modbus RTU con datos de 8 bits y paridad configurable impar, par o sin paridad.

El variador acepta señales discretas programables de 24 VDC mediante DI1 a DI8. DI7 y DI8 pueden funcionar como entradas de pulsos de hasta 30 kHz. Tres entradas analógicas admiten funcionamiento con tensión o corriente, incluidas señales de 0 a 10 VDC y de 4 a 20 mA. Las entradas analógicas utilizan conversión de 12 bits.

Los perfiles de control del motor incluyen funcionamiento con par variable, par optimizado y par constante para motores asíncronos. También se admiten perfiles para motores de imanes permanentes y de reluctancia síncrona. Las rampas de aceleración y desaceleración se pueden ajustar de forma independiente de 0.01 a 9999 s.

El chopper de frenado integrado proporciona una interfaz directa de bus de CC para los circuitos de frenado. El variador también admite frenado por inyección de CC y funcionamiento en cuatro cuadrantes.

Preguntas frecuentes

P: ¿Qué rango de tensión de entrada se especifica para el ATV930D15N4?

R: El rango nominal de alimentación trifásica es de 380 a 480 VAC, con una tolerancia indicada de tensión de red simétrica relativa del 10 %.

P: ¿Qué interfaces de comunicación están integradas en el variador?

R: El variador proporciona Ethernet con Modbus TCP y EtherNet/IP, además de una interfaz RS 485 de dos hilos para la comunicación serie Modbus.

P: ¿El ATV930D15N4 proporciona Safe Torque Off?

R: Sí. STO se implementa mediante las entradas STOA y STOB. El variador también admite las funciones de seguridad SS1, SLS y SBC/SBT.

Directrices de instalación en campo

Monte el variador verticalmente con la posición de funcionamiento especificada de más o menos 10 grados. Mantenga suficiente espacio libre alrededor de la envolvente para permitir el flujo de aire por convección forzada y la disipación de calor especificados.

Conecte los conductores del lado de línea, del motor y del bus de CC a sus terminales de tornillo designados. Los rangos de conductores especificados son de 10 a 16 mm2 para las conexiones de línea, motor y bus de CC, y de 0.5 a 1.5 mm2 para los terminales de control.

Tienda los conductores de potencia del motor separados del cableado analógico de bajo nivel y de comunicaciones. Utilice prácticas adecuadas de terminación de blindaje y puesta a tierra para las señales analógicas, RS 485 y el cableado Ethernet. Mantenga las rutas de señales blindadas separadas de los conductores de conmutación de alta corriente para reducir las interferencias conducidas y radiadas.

Verifique la conexión a tierra de protección antes de energizar. Confirme la tensión de alimentación, el cableado del motor, la polaridad de las entradas de control, el cableado STO y el direccionamiento de comunicaciones antes de la puesta en servicio.

Para instalaciones por encima de 1000 m de altitud o funcionamiento por encima de 50 deg C, aplique la desclasificación de corriente de salida especificada. No obstruya la ruta del flujo de aire de refrigeración.

---
