ABE7CPA03

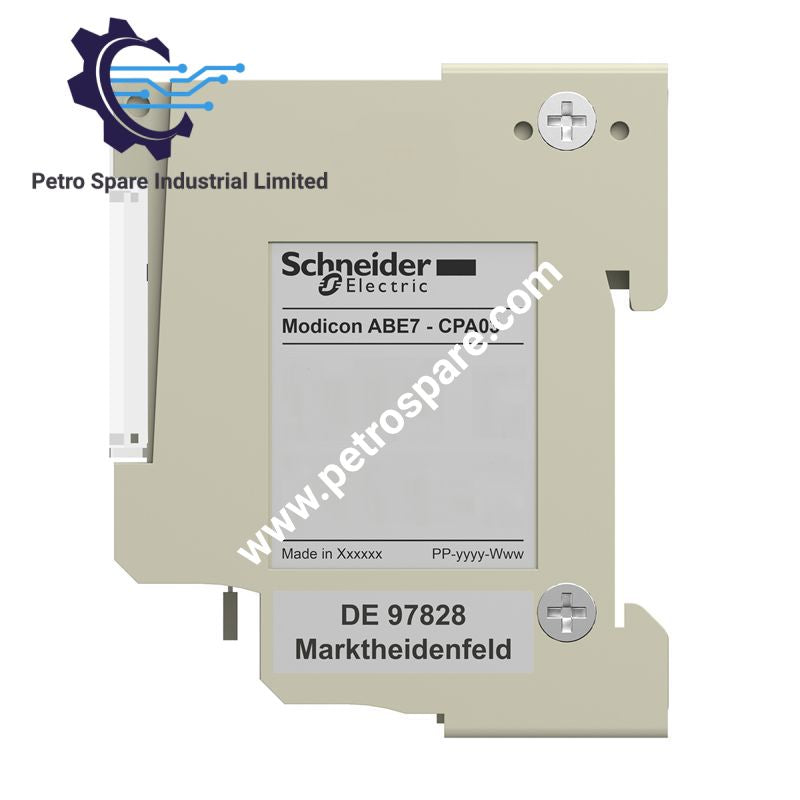

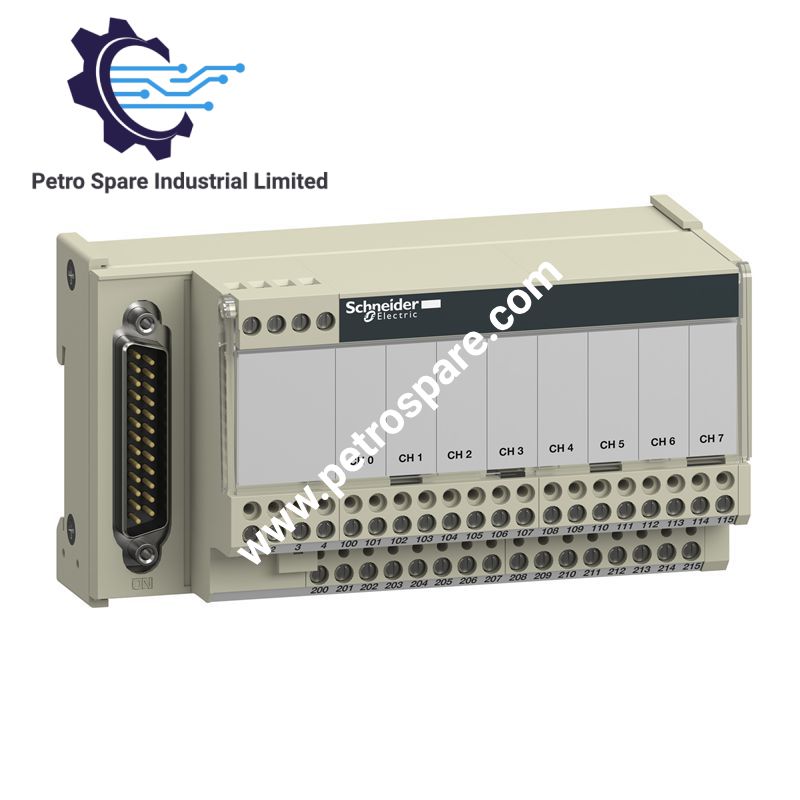

Configurada para la distribución y el enrutamiento de señales analógicas en plataformas de sistemas PLC Modicon, la Schneider Electric ABE7CPA03 (subbase de conexión ABE7CPA03) proporciona una ejecución física/eléctrica directa. Gestiona 8 canales de entrada analógica aislados y acepta señales de corriente, tensión o RTD Pt 100. Con una tensión del circuito de control de 24 VCC, el módulo conecta el cableado de campo mediante bloques de terminales de tipo tornillo directamente a las tarjetas de E/S del PLC a través de una interfaz de conector SUB-D de 25 vías integrada.

Especificaciones del hardware

Parámetro	Especificación
Modelo	ABE7CPA03
Marca	Schneider Electric
Origen	Francia
Peso	0,33 kg
Dimensiones	135 mm x 80 mm x 70 mm
Temperatura de funcionamiento	De 0 a 60 °C
Consumo de energía	Alimentado por un circuito de control de 24 VCC
Número de canales	8 (aislados)
Tipos de señal compatibles	Corriente analógica, tensión analógica, RTD Pt 100

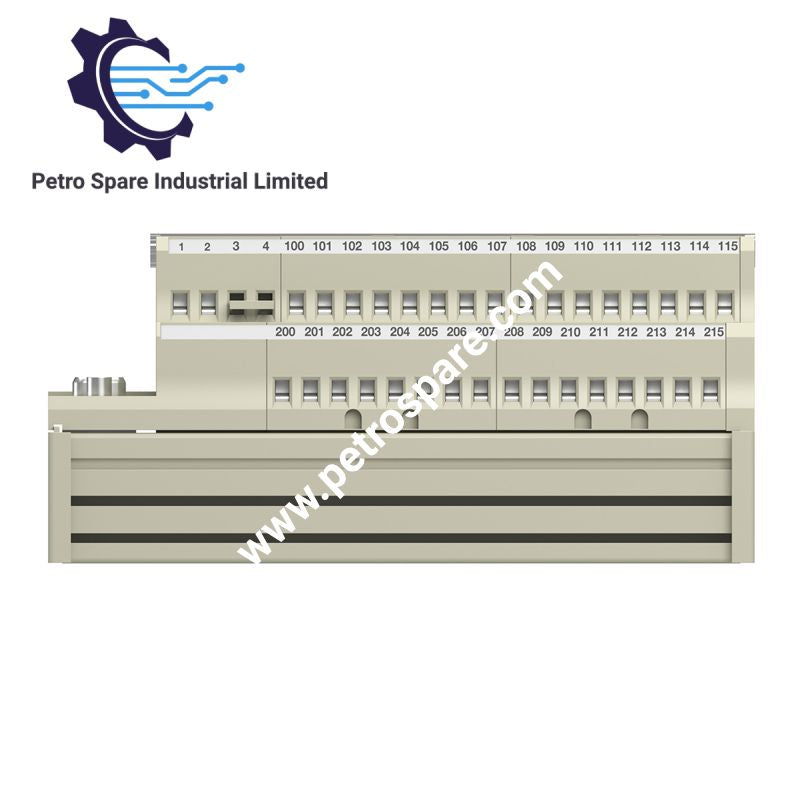

Tipo de terminal de campo	Terminales de tipo tornillo (hasta 1 x 2,5 mm2 rígido / 16 AWG flexible)
Interfaz del PLC	Conector SUB-D de 25 pines
Tipo de montaje	Perfil DIN simétrico de 35 mm (clips) o montaje en panel (tornillos)
Protección IP	IP20 conforme a IEC 60529
Tensión nominal de aislamiento	2000 V entre los terminales y los perfiles de montaje
Resistencia a los choques	15 gn durante 11 ms (IEC 60068-2-27)
Resistencia a las vibraciones	2 gn (f = 10 a 150 Hz) (IEC 60068-2-6)
Normas / certificaciones	UL 508, CSA C22.2, IEC 61131, DNV, GL

Comunicación del bus de placa posterior y escalado de la densidad de E/S

La ABE7CPA03 optimiza la distribución del cableado del armario al consolidar las señales de los sensores de campo en cables troncales preconfeccionados SUB-D de 25 vías y alta densidad. Esta interfaz de cable directa garantiza la integridad de la señal en la capa de terminación de campo antes de dirigirla directamente a las tarjetas de PLC Modicon X80 (por ejemplo, BMXAM0800) o Modicon Premium. El aislamiento galvánico entre canales evita la formación de corrientes de bucle de tierra en circuitos con múltiples instrumentos. La compatibilidad con la memoria flash del firmware y la temporización determinista de la red son gestionadas directamente por el controlador anfitrión, ya que la subbase pasiva impone una latencia mínima de conversión de señal en el bucle de transmisión analógica.

Preguntas frecuentes

P: ¿La ABE7CPA03 proporciona aislamiento galvánico entre los distintos canales analógicos?

R: Sí, los canales distribuidos de entrada analógica de la subbase están aislados entre sí para evitar el ruido entre canales y los bucles de tierra.

P: ¿Qué par de apriete debe aplicarse a los tornillos de los terminales del cableado de campo?

R: Los tornillos de los terminales deben apretarse con un par nominal de 0,6 N.m utilizando un destornillador plano de 3,5 mm para garantizar la integridad de una conexión estanca a los gases.

P: ¿Se admite el intercambio en caliente del cableado de señales de campo durante el funcionamiento del sistema?

R: Aunque los terminales de tornillo permiten desconectar conductores individuales, el intercambio en caliente o la desconexión del conector SUB-D principal de 25 pines con el sistema energizado requiere validar las tensiones de los circuitos de campo para evitar disparos transitorios espurios en los canales de entrada analógica del PLC anfitrión.

Directrices de instalación en campo

1. Montaje: Fije la subbase a un perfil DIN estándar de 35 mm mediante los clips de retención integrados o atorníllela directamente a una placa posterior sólida conectada a tierra utilizando el kit de fijación con tornillos.
2. Puesta a tierra y apantallamiento: Asegúrese de que el perfil DIN o la placa de montaje estén conectados al bus principal de tierra de protección (PE) del armario. Mantenga la continuidad de los cables de instrumentación de par trenzado apantallados y conecte las pantallas a tierra únicamente en el bastidor de entrada designado del armario.
3. Separación de cables: Tienda los cables analógicos de baja tensión (4-20 mA, Pt 100) en canaletas aisladas, separados al menos 200 mm de los conductores de alimentación de CA y de los accionamientos de motores con inversor de alta frecuencia.
