990NAD21110

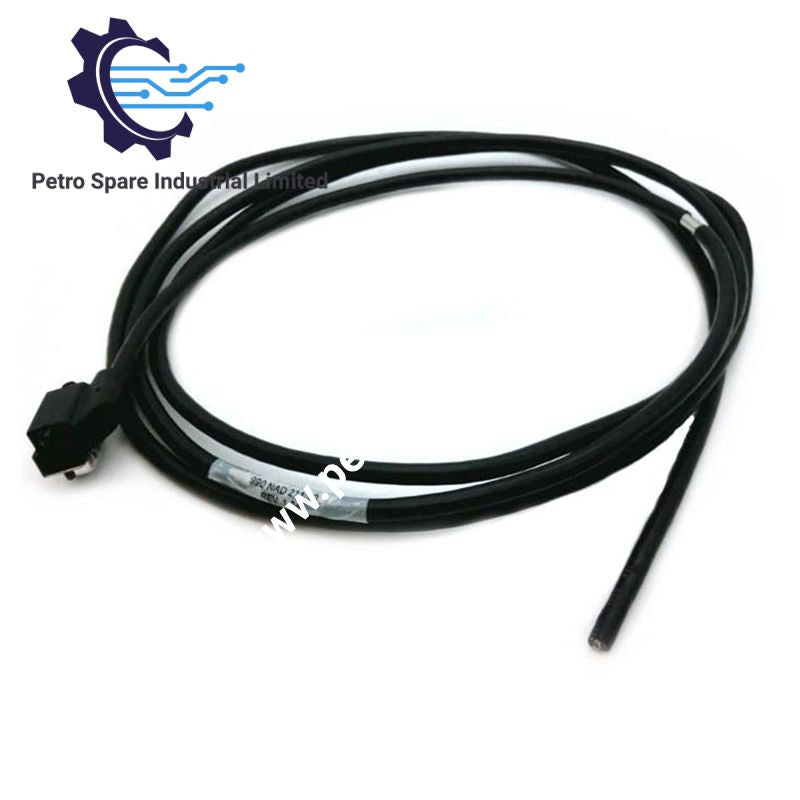

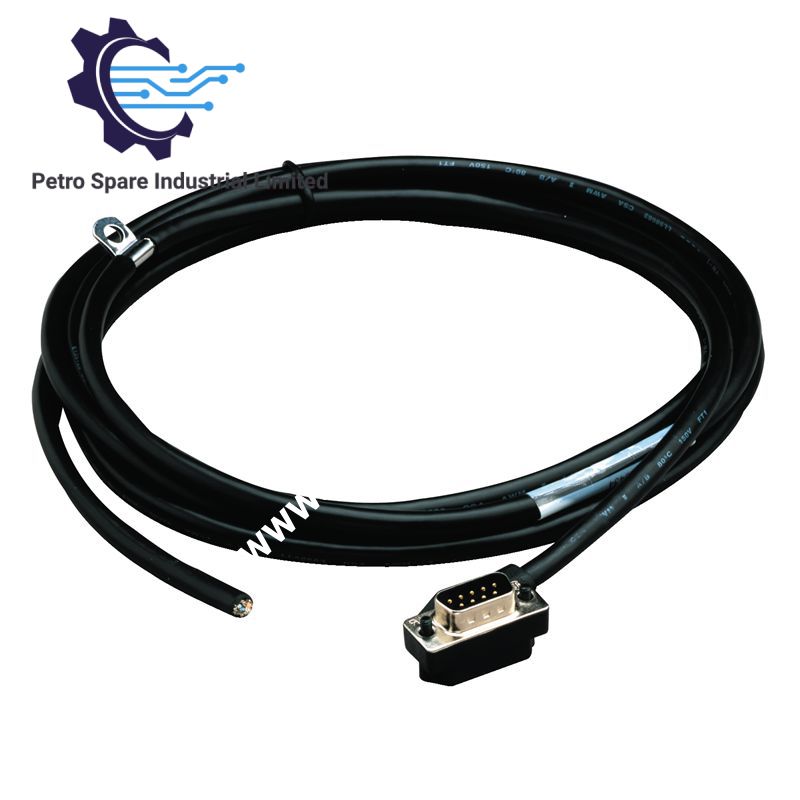

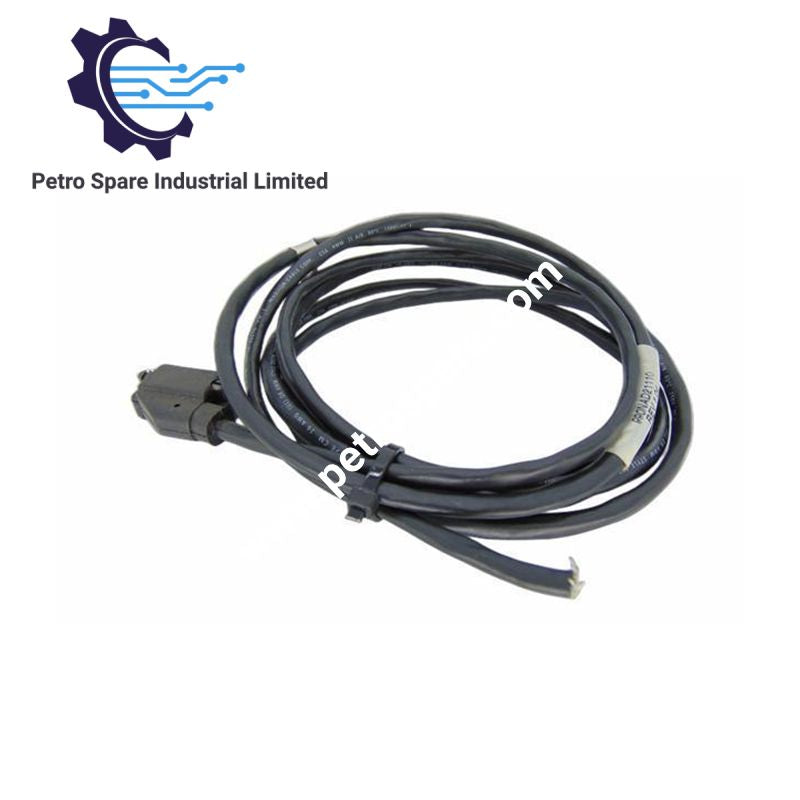

El Schneider Electric 990NAD21110, también catalogado como cable de conexión de derivación 990NAD21110, funciona como un componente de hardware específico para conectar las subbases de E/S Momentum con las derivaciones en T del sitio dentro de redes de comunicación Modbus Plus.

Desglose del sufijo y matriz de modelos

• 990NAD: prefijo base que designa conjuntos de cables de red Modicon y hardware de interconexión pasivo.
• 21110: sufijo específico de la pieza que define un cable de derivación Modbus Plus de 2,4 m, configurado con un conector macho acodado SUB-D 9 en el lado del módulo y conductores sueltos en el lado de la derivación.

Especificaciones del hardware

Parámetro	Especificación
Modelo	990NAD21110
Marca	Schneider Electric
Longitud del cable	2,4 m (7,9 pies)
Peso neto	0,169 kg
Dimensiones (paquete 1)	2,3 cm x 22,5 cm x 22,0 cm
Interfaz física	1 SUB-D 9 macho acodado (lado del módulo) / extremo libre (lado de la derivación)
Compatibilidad de plataforma	Modicon Momentum, Modicon Quantum, Advantys STB, Premium
Compatibilidad de dispositivos	STBNMP2212, 140CPU43412U, 140CPU31110, 490NRP25300
Protocolo de red	Modbus Plus

Comunicación determinista de bus y placa posterior industrial

El cable 990NAD21110 mantiene una comunicación determinista mediante paso de testigo en la arquitectura Modbus Plus, que funciona a una velocidad física de 1 Mbit/s. Las rutas de señal están protegidas contra interferencias electromagnéticas (EMI) para evitar la pérdida de paquetes durante la transferencia de datos diferencial. El conector SUB-D acodado de 9 pines garantiza una tensión mecánica mínima en las interfaces de comunicación del equipo anfitrión, preservando la estabilidad del enlace durante el funcionamiento continuo y determinista del bus.

Preguntas frecuentes

P: ¿Cuál es la finalidad de la terminación con conductores sueltos en el extremo de la derivación del sitio?

R: El extremo libre sin terminación permite realizar el cableado directamente en bloques de terminales de derivación en T del campo o en derivaciones de línea (como 990NAD23000), sin añadir la resistencia de un conector intermedio.

P: ¿Se puede intercambiar este cable en caliente mientras la red Modbus Plus está activa?

R: Desconectar un único nodo de una red Modbus Plus mediante su cable de derivación no hará que se caiga el troncal principal, pero interrumpirá el paso de testigo hacia el módulo específico. Retirar el conector requiere poner temporalmente el nodo fuera de línea en la lógica del sistema PLC.

Directrices de instalación en campo

• Mantenga un radio de curvatura mínimo de 50 mm a lo largo del cable para evitar la degradación de la impedancia del par trenzado interno y de la continuidad del blindaje.
• Conecte directamente la carcasa macho acodada SUB-D 9 a la interfaz del módulo de comunicación anfitrión y apriete ambos tornillos de ajuste manual para garantizar un contacto adecuado con la toma de tierra mediante el bastidor del conector.
• Conecte los conductores pelados del extremo libre a los terminales de señal A/B y de blindaje designados en la derivación local del sitio, asegurándose de conectar el hilo de drenaje exclusivamente al punto de tierra de la red para evitar bucles de tierra.
• Coloque el cable a una distancia mínima de 200 mm de las líneas de alimentación de CA de alta tensión y de los variadores de frecuencia (VFD) para reducir el acoplamiento inductivo.

---
