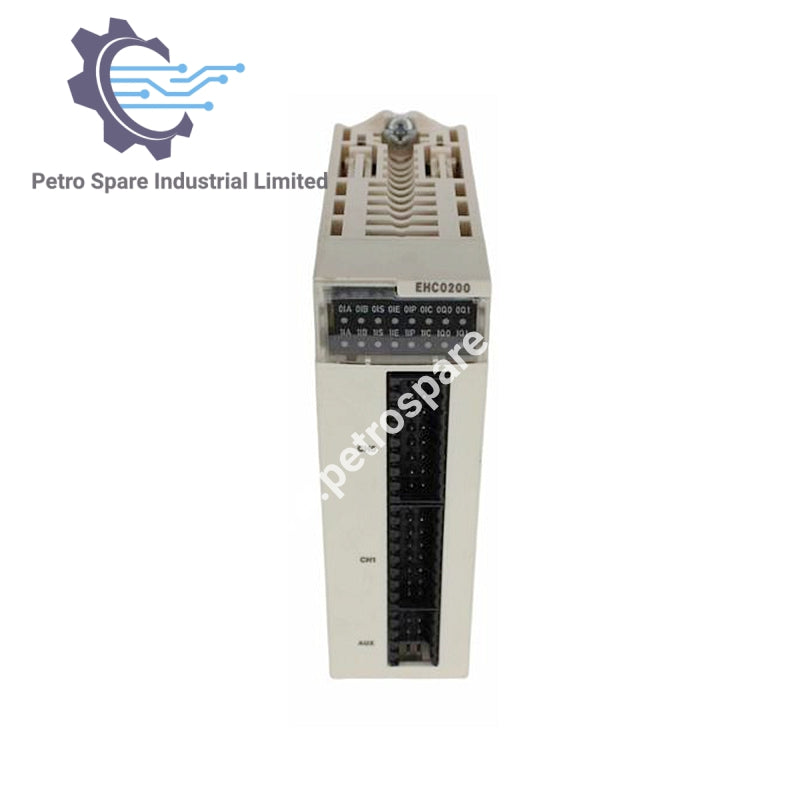

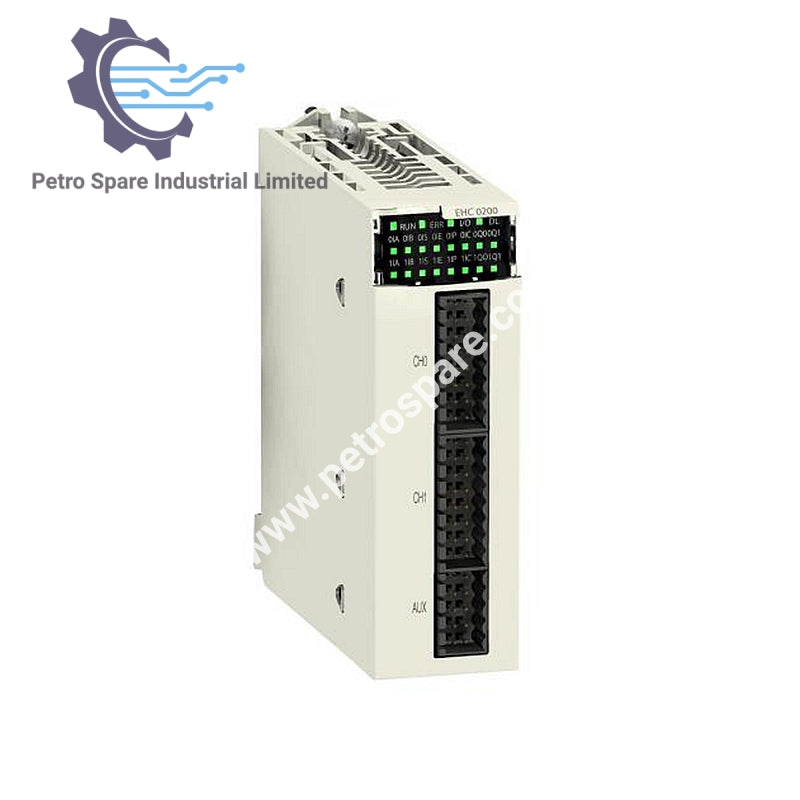

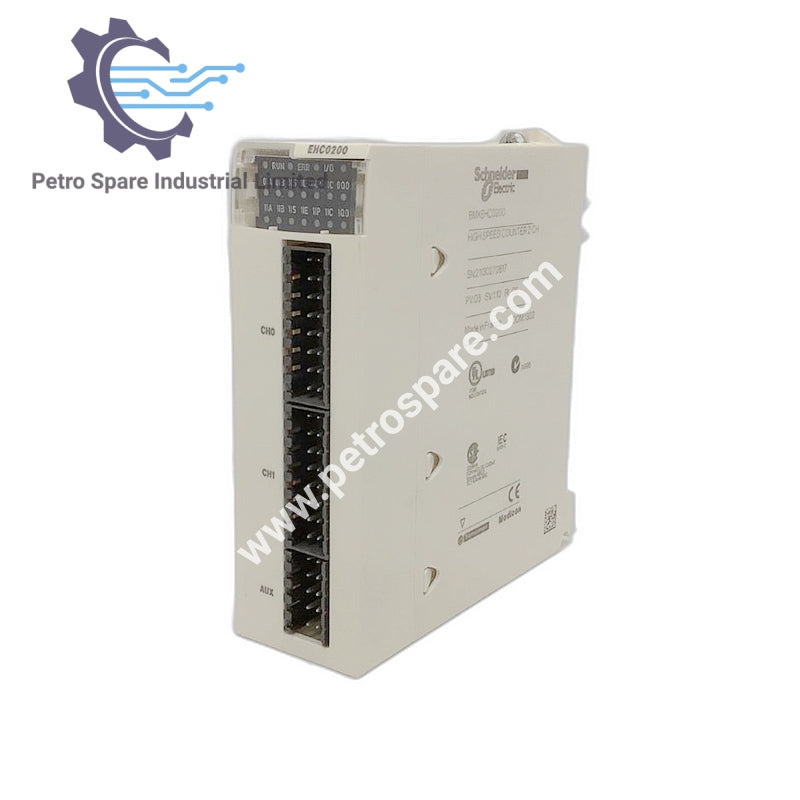

BMXEHC0200

Resumen

BMXEHC0200 es un módulo contador de 2 canales de alta velocidad diseñado para plataformas de automatización Modicon M340, que soporta múltiples funciones de conteo y frecuencia.

Información general

• Gama de producto: Plataforma de automatización Modicon M340

• Tipo de producto: Módulo contador

• Número de canales: 2

• Frecuencia máxima de conteo: 60000 Hz

• Número de Entradas: 6

• Número de salidas: 2

Especificaciones de entrada

• Compatibilidad de entrada:

• Sensor de proximidad de 2 hilos/3 hilos 19.2–30 V

• Encoder incremental con salidas push-pull (10–30 V totem pole)

• Voltaje de entrada: 24 V CC tipo 3

• Tipo de entrada: 3 entradas auxiliares, 3 de alta velocidad

• Límites de voltaje de entrada: Hasta 30 V

• Corriente de entrada: 2 mA a 11 V

• Voltaje garantizado en estado 1: 11–30 V

• Corriente garantizada en estado 1: ≥ 6 mA

• Voltaje garantizado en estado 0: < 5 V

• Corriente garantizada en estado 0: ≤ 1.5 mA

Especificaciones de Salida

• Voltaje de salida: 24 V DC

• Lógica de salida discreta: Configurable positiva o negativa

• Corriente máxima de salida:

• 2 A por módulo

• 0.5 A por salida

• Límites de voltaje de salida: 19.2–30 V

• Corriente máxima de carga:

• 1 A por módulo

• 0.5 A por salida

• Corriente máxima de fuga: 0.1 mA en estado 0

• Caída máxima de voltaje: < 3 V en estado 1

• Protección contra sobrecarga de salida: Integrada

• Protección contra cortocircuito de salida: 1.5 A integrada

• Tiempo de solapamiento: 0.2 ms

Capacidades funcionales

• Funciones del contador:

• Conteo en bucle (módulo)

• Modulación de ancho

• Conteo descendente

• Medir períodos de tiempo

• Conteo de proporción

• Contar eventos

• Contador de 32 bits

• Medidor de frecuencia

• Tiempo de Ciclo: 1 ms

Eléctrico y físico

• Voltaje de Aislamiento: 1500 V durante 60 s

• Consumo de corriente:

• 200 mA a 3.3 V CC bus

• 40 mA a 24 V CC rack

• 80 mA a 24 V CC sensor

• Conexión eléctrica:

• 1 × conector de 10 pines (entrada auxiliar y alimentación del sensor)

• 2 × conectores de 16 pines (cableado del sensor para contador 0 y contador 1)

• Formato del módulo: Estándar

• Peso Neto: 0.247 lb (0.112 kg)

---
