BMXDDI1602H

Resumen

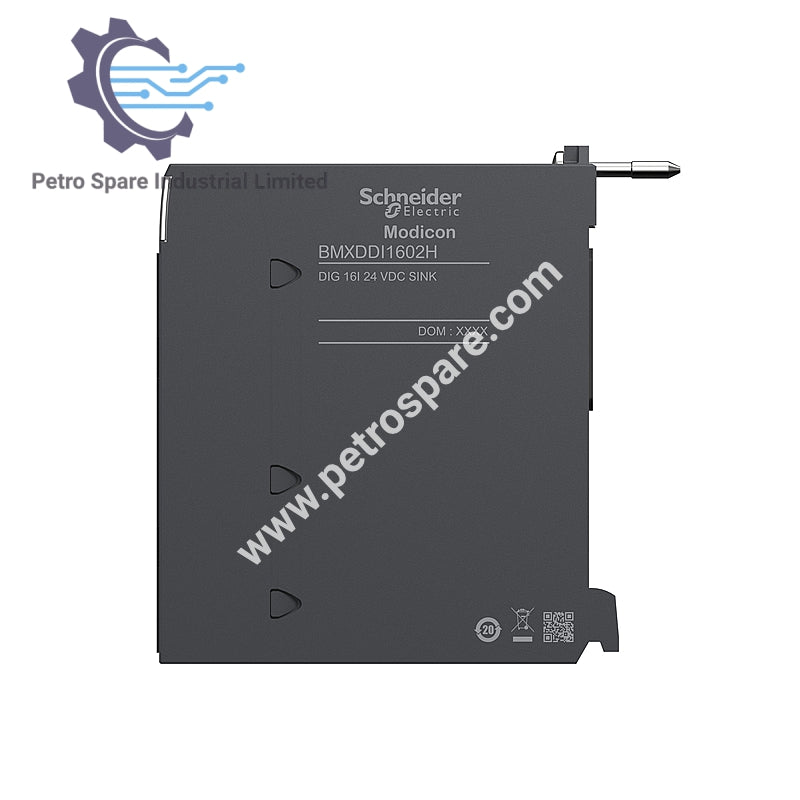

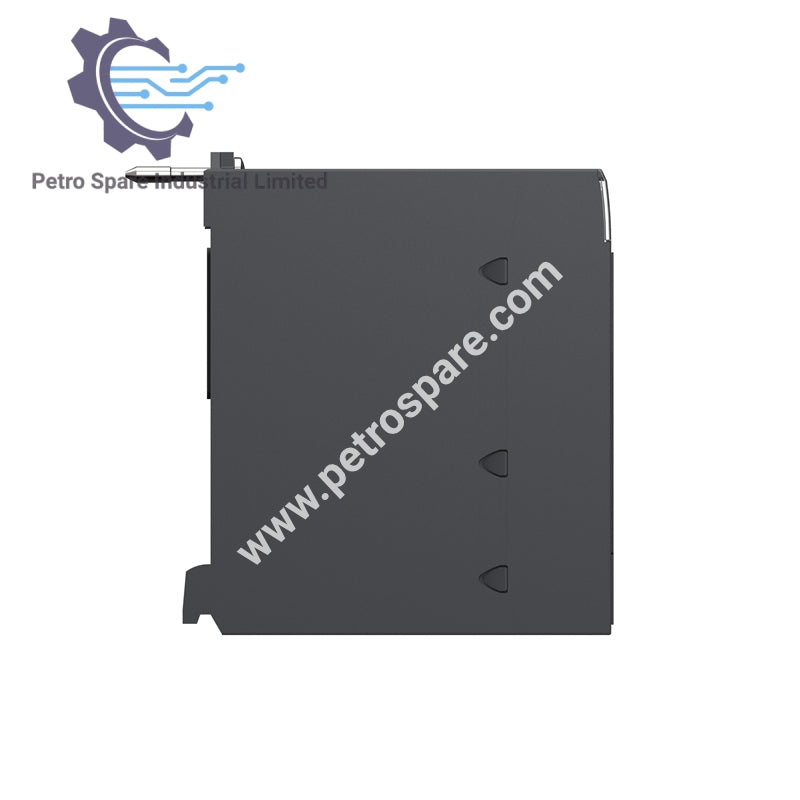

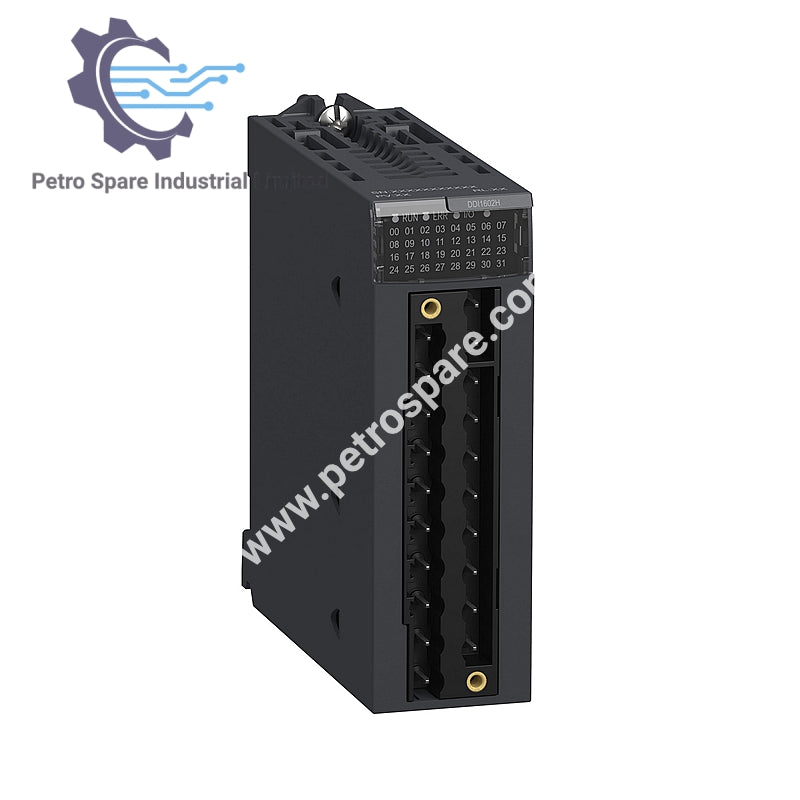

BMXDDI1602H es un módulo de entrada discreta Schneider Modicon X80 con 16 canales, diseñado para lógica positiva de 24 VCC y ambientes hostiles.

Características de entrada

• Canales de Entrada: 16

• Tipo de Entrada: 24 V CC, positivo

• Compatibilidad de Sensores:

• Sensores de proximidad de 2 hilos/3 hilos (IEC 60947-5-2)

• IEC 61131-2 Tipo 3

• Alimentación del sensor:

• 19–30 V (hasta 60 °C)

• 21,1–26,4 V (hasta 70 °C)

• Corriente Garantizada (Estado 1): ≥ 2 mA

• Corriente Garantizada (Estado 0): ≤ 1,5 mA

• Impedancia de entrada: 6800 Ω

• Umbral de detección de voltaje:

• Fallo de Sensor: <14 V CC

• Sensor OK: >18 V CC

Especificaciones eléctricas

• Resistencia de aislamiento: >10 MΩ a 500 V CC

• Disipación de Potencia: 2.5 W

• Consumo Típico de Corriente: 76 mA a 3,3 V CC

• Paralelización de Entradas: Soportado

• MTBF: 775,000 horas

• Protección:

• 1 fusible rápido externo de 0,5 A por grupo de entradas

• Protección contra polaridad inversa

Temporización

• Tiempo Típico de Respuesta: 4 ms

• Tiempo Máximo de Respuesta: 7 ms

Indicadores de estado

• RUN: 1 LED verde (módulo en funcionamiento)

• Diagnóstico de Canal: 1 LED verde por canal

• ERR: 1 LED rojo (error de módulo)

• Fallo de E/S: 1 LED rojo

Físico

• Peso: 0.115 kg

---
