BMXDAO1615

Resumen

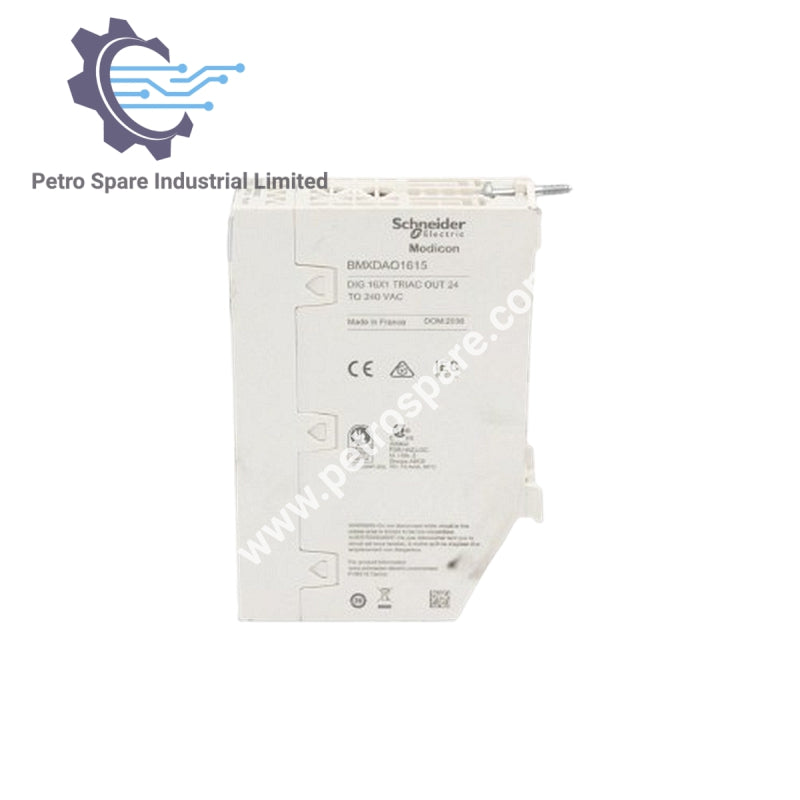

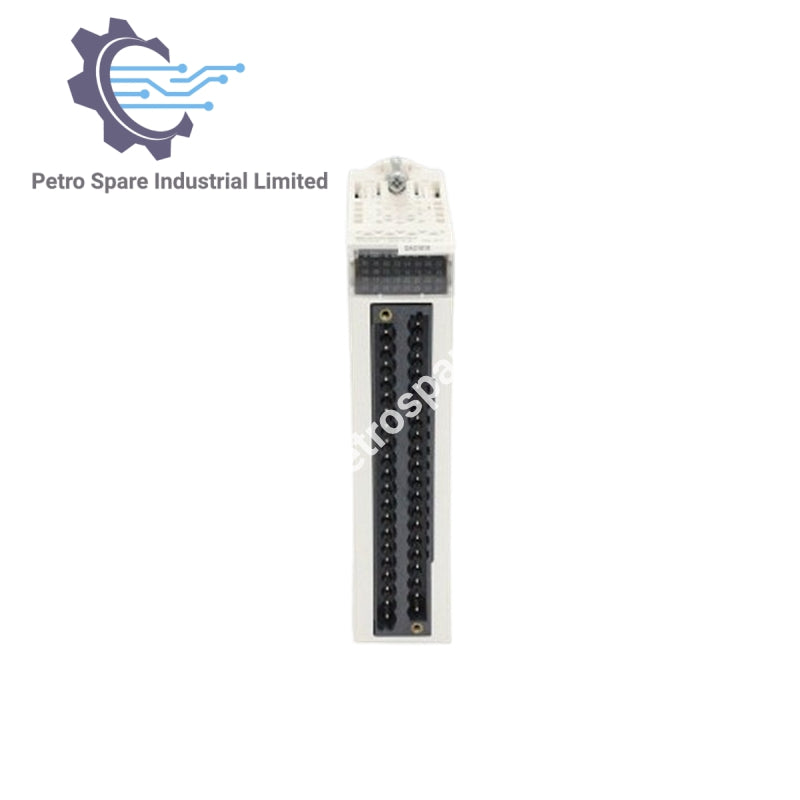

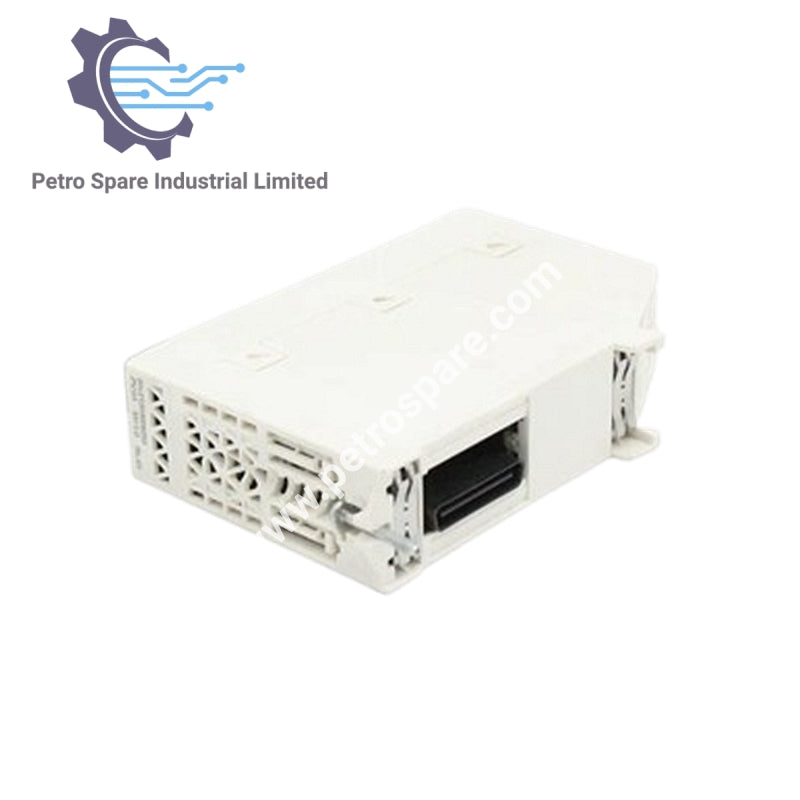

El BMXDAO1615 es un módulo de salida discreta de la serie Modicon X80 de Schneider, que cuenta con 16 salidas triac aisladas adecuadas para aplicaciones de 24 a 240 V CA.

Características Eléctricas

• Tipo de Salida: 16 salidas triac aisladas

• Frecuencia de Red: 50/60 Hz

• Límites de Frecuencia: 47–63 Hz

• Alimentación del Sensor: 20–264 V CA

• Corriente de Salida por Canal:
  • 3 A @ 40 °C (104 °F)
  • 1.2 A @ 60 °C (140 °F)

• Corriente Máxima por Módulo:
  • 10 A @ 40 °C (104 °F)
  • 4 A @ 60 °C (140 °F)

• Corriente Máxima por Común de Salida: 4 A

• Rango de Corriente de Salida: 0.005–10 A

• Corriente de Arranque: 30 A

Parámetros de Rendimiento

• Corriente Máxima de Fuga (Estado APAGADO):
  • 1 mA @ 24 V
  • 1 mA @ 48 V
  • 2 mA @ 115 V
  • 2.5 mA @ 240 V

• Caída de Voltaje (Estado ENCENDIDO): < 1.55 V

• Tiempo de Respuesta: ≤ 10 ms (activación/desactivación)

• Disipación de Potencia: 1.45 W

• Resistencia de Aislamiento: > 10 MΩ @ 500 V CC

• Consumo Típico de Corriente:
  • 61 mA @ 3.3 V CC
  • 50 mA @ 24 V CC

• Confiabilidad MTBF: 500,000 horas

Protección e Indicadores

• Tipo de Protección: 1 fusible externo rápido de 4 A

• Protección contra Sobrecarga: Con varistor

• LEDs de Estado:
  • 1 Verde (RUN – módulo en funcionamiento)
  • 1 Verde por canal (diagnóstico)
  • 1 Rojo (ERR – error del módulo)
  • 1 Rojo (falla E/S)

Especificaciones Físicas

• Peso Neto: 0.264 kg (0.582 lb)

---
