BMXDAI1615

Resumen

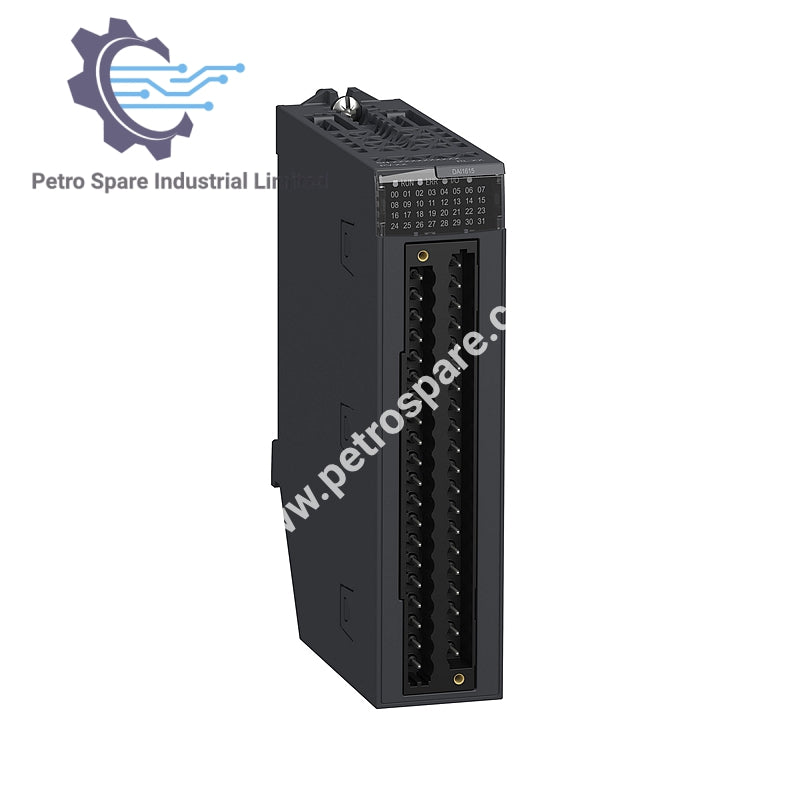

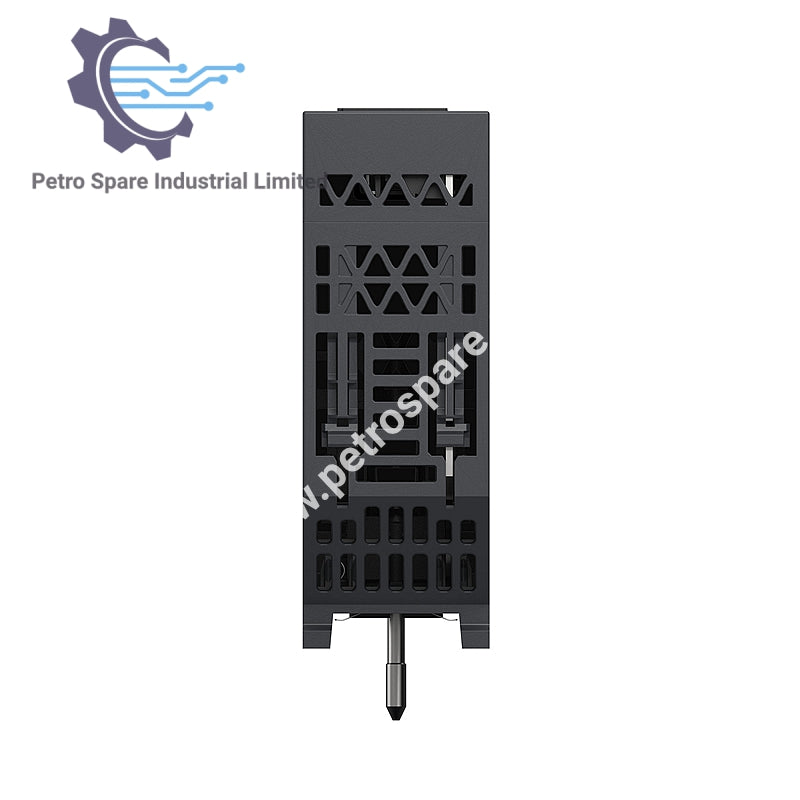

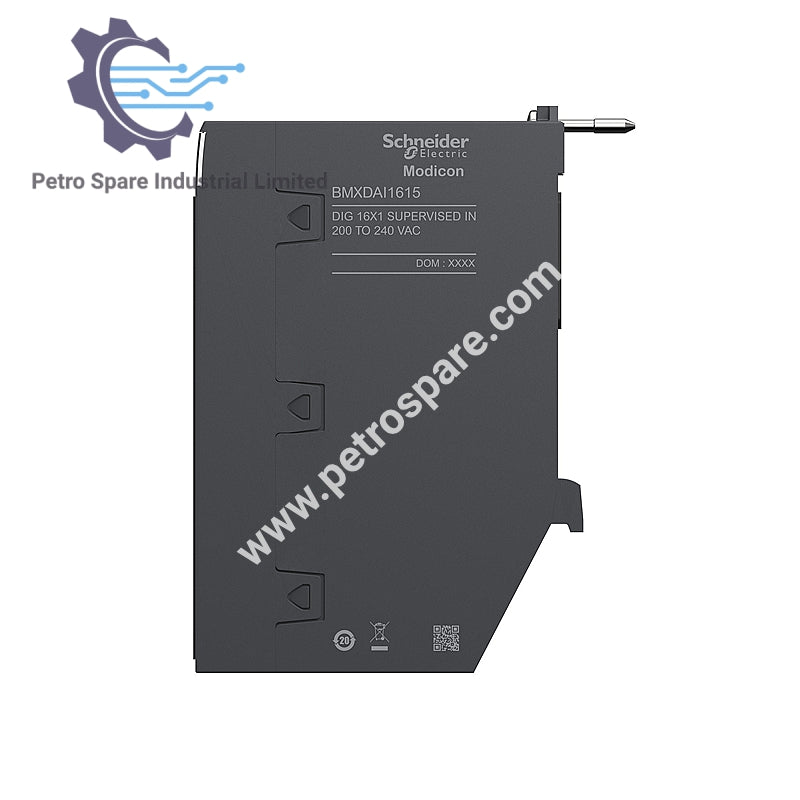

El BMXDAI1615 es un módulo de entrada discreta supervisada aislada de 16 canales diseñado para 200–240 V CA en la serie Modicon X80.

Parámetros de Entrada y Eléctricos

• Compatibilidad de Entrada: sensor de proximidad de 2 hilos (IEC 60947-5-2 / IEC 61131-2 Tipo 1)

• Alimentación del Sensor: 170–264 V CA

• Impedancia de Entrada: 28,000 Ohm

• Estado de Corriente 1 (Garantizado): ≥ 3 mA

• Estado de Corriente 0 (Garantizado): ≤ 2 mA

• Umbral de Detección de Voltaje: >170 V (OK), <80 V (Fallo)

• Disipación de potencia: 5 W

• Consumo Típico de Corriente: 76 mA @ 3.3 V CC

Temporización y Protección

• Tiempo de Respuesta de Activación (CA): 10 ms

• Tiempo de Respuesta de Desactivación (CA): 20 ms

• Tipo de Protección: 1 fusible rápido externo de 0.25 A por grupo de canales

• Resistencia de Aislamiento: >10 MOhm @ 500 V CC

• Resistencia Dieléctrica: 1780 V CA por 1 min

Confiabilidad e Indicadores

• Confiabilidad MTBF: 3,700,000 horas

• LEDs de estado:

• EJECUTAR (verde)

• Diagnóstico de canal (verde, por canal)

• Error de módulo (rojo)

• Fallo E/S (rojo)

Calificaciones Ambientales

• Protección IP: IP20

• Resistencia a Impactos: 30 gn

• Resistencia a Vibraciones: 3 gn

• Temperatura de funcionamiento: 0–60 °C

• Temperatura de Almacenamiento: -40–85 °C

• Humedad Relativa: 0–95% (sin condensación)

• Altitud de operación: 0–2000 m (hasta 5000 m con reducción)

Información Física

• Peso Neto: 0.157 kg

---
