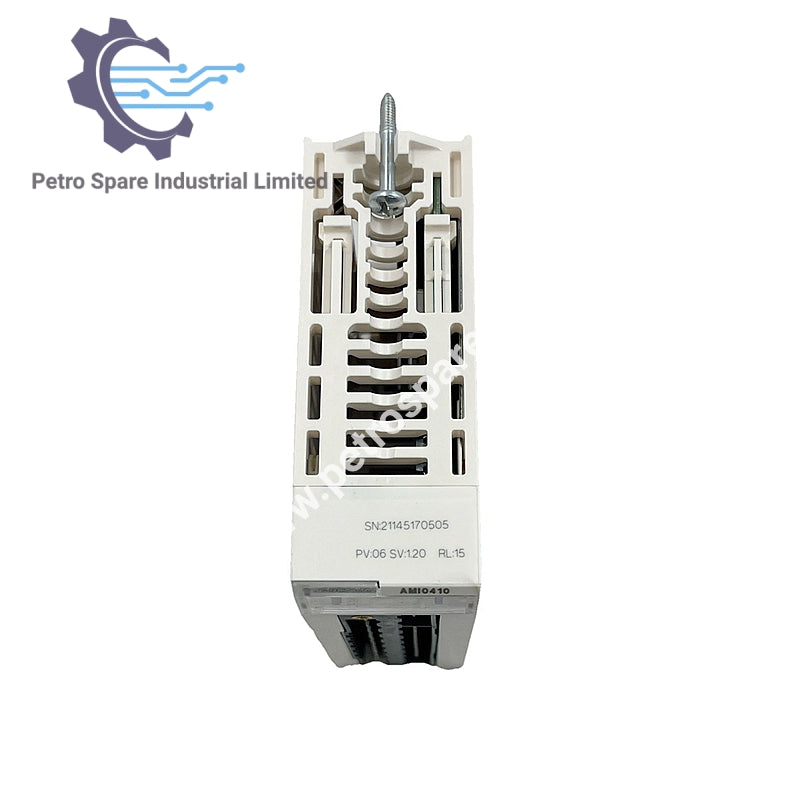

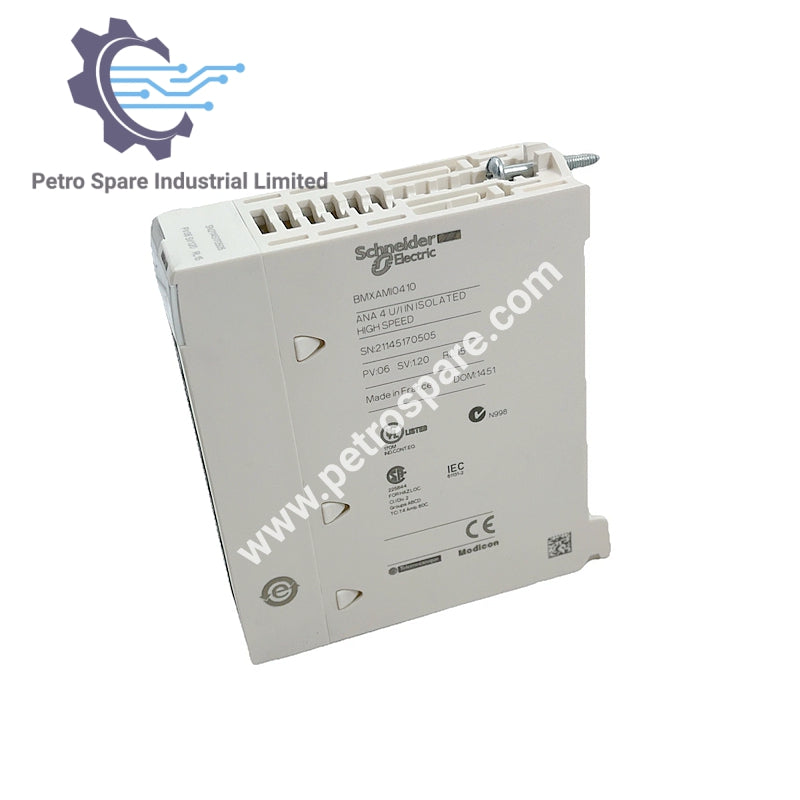

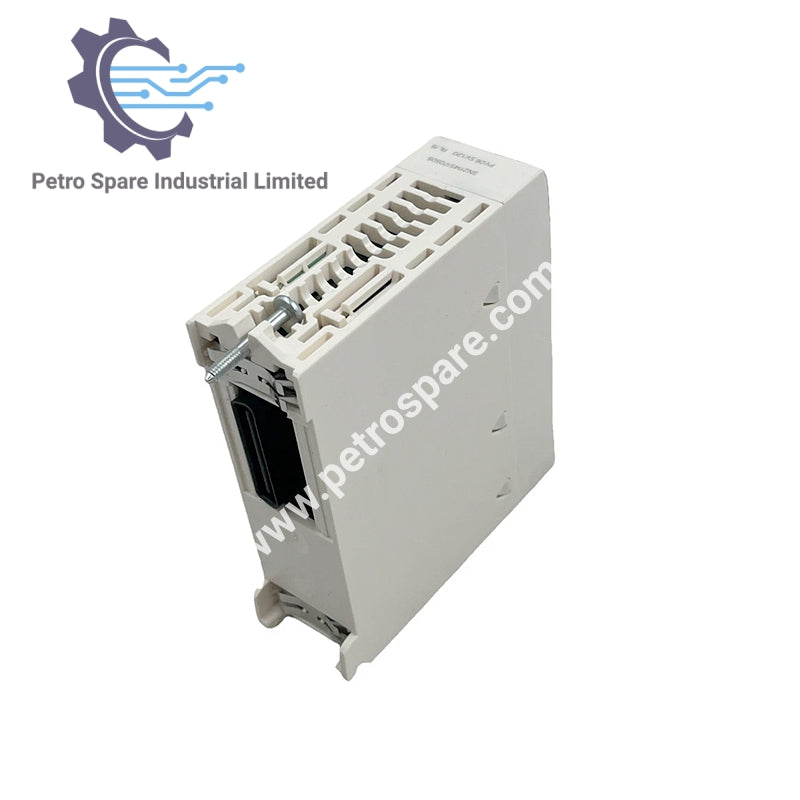

BMXAMI0410

Resumen

BMXAMI0410 es un módulo de entrada analógica de alto nivel de la serie Modicon X80 de Schneider Electric. Ofrece 4 entradas analógicas aisladas que soportan múltiples rangos de señales de corriente y voltaje, ideal para la adquisición precisa de señales industriales.

Información General

• Línea de producto: Modicon X80

• Tipo de módulo: Módulo de entrada analógica

• Número de canales: 4 entradas analógicas

• Nivel de entrada: Señales de alto nivel

• Aislamiento: Aislado canal a canal

• Tipo de conector: Conector de 20 vías

Tipos de Entrada de Señal

• Corriente: ±20 mA, 0–20 mA, 4–20 mA

• Voltaje: ±10 V, ±5 V, 0–10 V, 0–5 V, 1–5 V

Características Eléctricas

• Impedancia de entrada (modo voltaje): 10 MΩ

• Impedancia de entrada (modo corriente): 250 Ω + resistencia protectora interna de 3.6–50 Ω

• Precisión de la resistencia interna: ±0.1%, 15 ppm/°C

Conversión y Filtrado

• Conversión analógica/digital: 24 bits

• Resolución de entrada: 16 bits

• Tipo de filtro: Filtrado digital de primer orden

Rendimiento

• Tiempo de ciclo de lectura rápido: 1 ms + 1 ms × número de canales usados

• Tiempo nominal de ciclo de lectura: 5 ms para 4 canales

Físico

• Peso neto: 0.143 kg (0.315 lb)

---
