BMEH586040C

Resumen

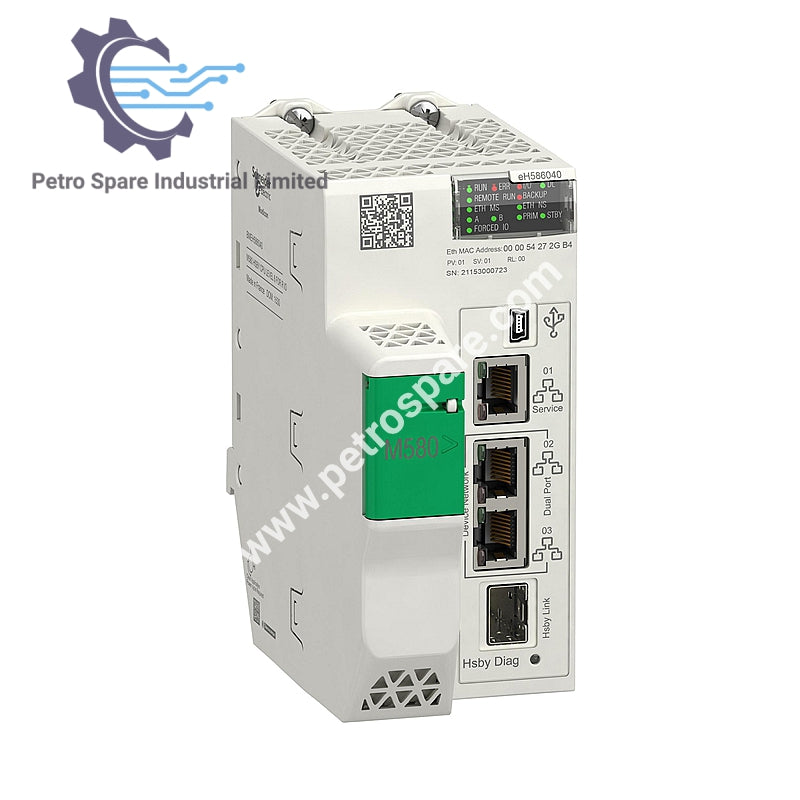

Schneider BMEH586040C es un módulo procesador HSBY redundante de Nivel 6 de la serie Modicon M580, diseñado para aplicaciones remotas que requieren alta disponibilidad, E/S avanzada y comunicación segura.

Capacidad del sistema

• Soporte de rack: 1

• Estaciones de E/S remotas: 31 (2 racks por X80 y Quantum drops)

• Equipos distribuidos: Hasta 64 unidades

E/S específica para la aplicación

• Funciones compatibles:

  • Enlace serial

  • Marcado de tiempo preciso

  • Codificador SSI

  • Control de movimiento

  • HART

  • Contador

  • Control de procesos

  • Canales de control

  • Bucles programables

Interfaces de Comunicación

• Puertos integrados:

  • 1 × puerto de servicio Ethernet TCP/IP

  • 2 × puertos de red de dispositivo Ethernet TCP/IP

  • 1 × puerto Ethernet HSBY

  • 1 × USB mini-B

• Soporte de módulo de comunicación:

  • 6 × módulos Ethernet

  • 16 × módulos AS-Interface

• Servicios de comunicación:

  • Escáner RIO

  • Escáner DIO

Memoria y rendimiento

• Memoria de programa/datos: RAM integrada de 64 MB

• Memoria de datos HSBY: RAM integrada de 4096 kB

• Memoria del sistema: RAM integrada de 10 kB

• Almacenamiento de datos: flash expandible de 4 GB

• Velocidad de instrucción:

  • 40 Kinst/ms (100% Booleano)

  • 50 Kinst/ms (65% Booleano + 35% aritmético)

Estructura de tareas

• Tarea maestra: 1 cíclica/periódica

• Tarea rápida: 1 periódica

Eléctrico y Confiabilidad

• Consumo de corriente: 365 mA @ 24 V DC

• Confiabilidad MTBF: 650,000 horas

• Marcado: CE

Clasificaciones Ambientales

• Temperatura de funcionamiento: –25 a +60 °C

• Temperatura de almacenamiento: –40 a +85 °C

• Resistencia a vibraciones: 3 gn

• Resistencia a impactos: 30 gn

• Altitud de operación:

  • 0 a 2000 m

  • 2000 a 5000 m con reducción

• Humedad relativa: 5–95% @ 55 °C, sin condensación

• Protección IP: IP20

---
