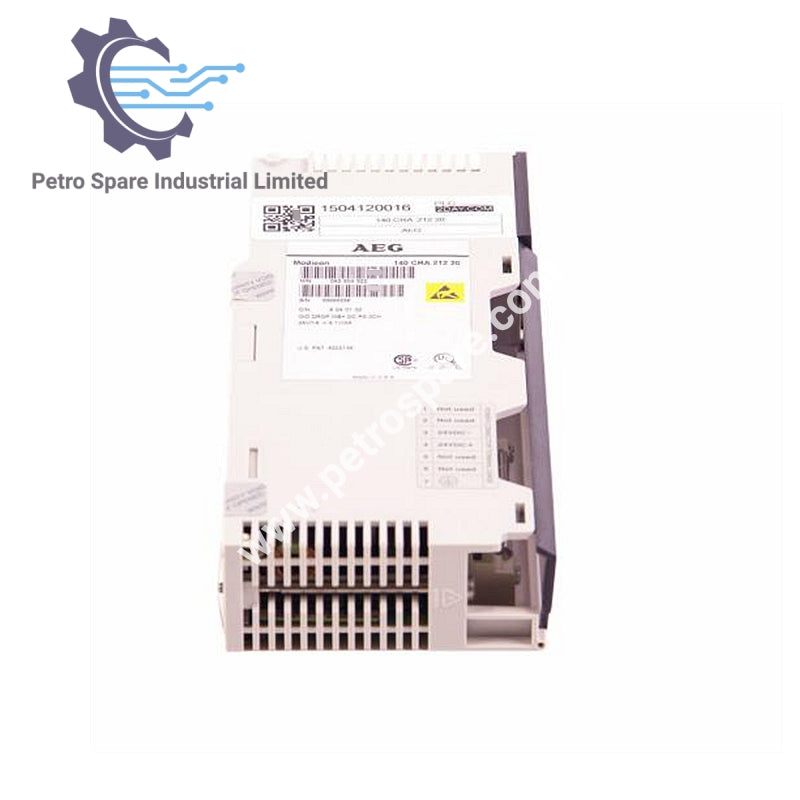

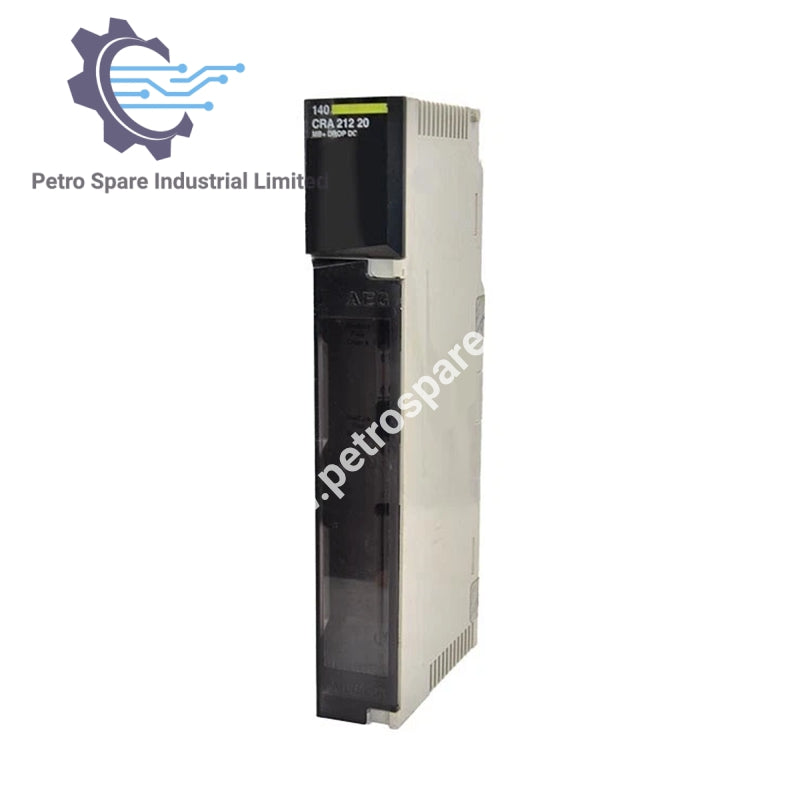

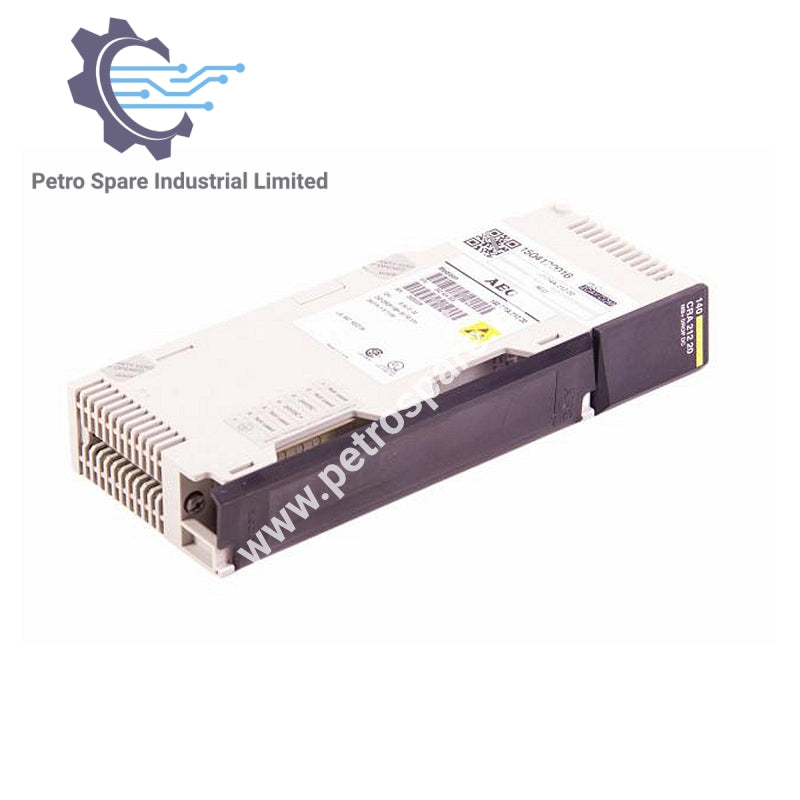

140CRA21220

Descripción general

140CRA21220 es una interfaz de caída Modicon DIO para sistemas Schneider Quantum.

Puertos y eléctricos

• Número de puertos: 2 redundantes

• Tensión de alimentación nominal [Us]: 24 V CC

• Límites de tensión de alimentación: 20–30 V

• Corriente máxima de alimentación: 1,6 A a 24 V

• Corriente de irrupción: 30 A a 24 V

• Valor nominal del fusible asociado: 2,5 A

• Tensión de salida: 5,1 V

• Corriente nominal de salida: 3 A

• Corriente mínima de carga: 0 A

• Protección contra cortocircuitos: Sí

• Protección contra sobretensión de salida: Sí

E/S y módulo

• Palabras de E/S: 30 E / 32 S

• Backplanes típicos: 2, 3, 4, 6, 10, 16 posiciones

• Formato del módulo: Estándar

• Conexiones: Bloque de terminales de 7 polos

• Disipación de potencia: 11 W

Ambiental

• Resistencia ESD: 4 kV contacto / 8 kV aire, IEC 801-2

• Resistencia a campo electromagnético: 10 V/m, 80–2000 MHz, IEC 801-3

• Temperatura de funcionamiento: 0–60 °C

• Temperatura de almacenamiento: –40–85 °C

• Humedad relativa: 95% sin condensación

• Altitud de funcionamiento: ≤ 5000 m

---
