140CPU67160C

Descripción

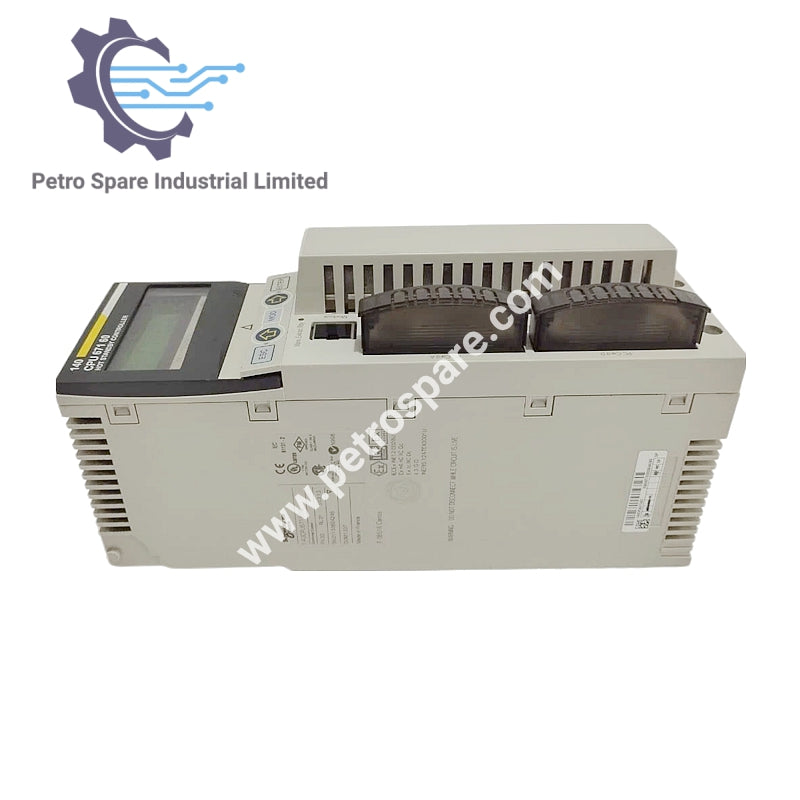

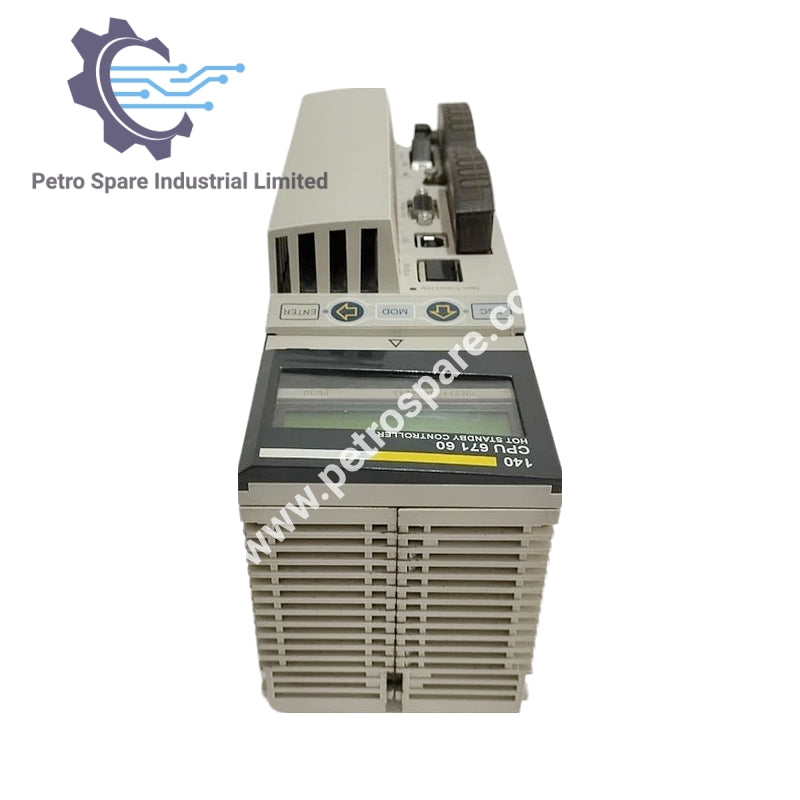

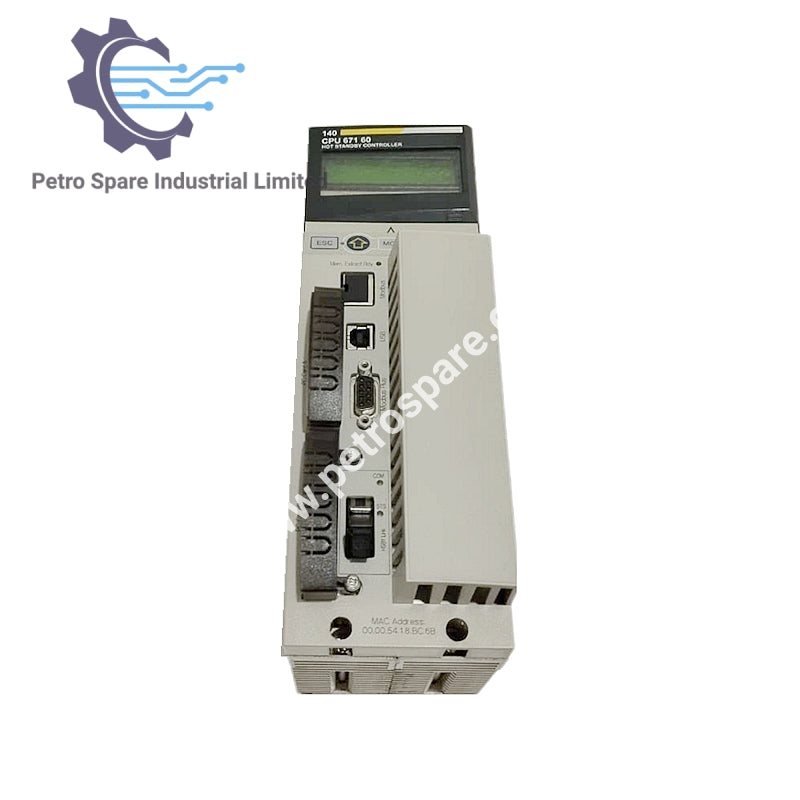

140CPU67160C es un Procesador Schneider Unity Hot Standby con Ethernet multimodo.

Rendimiento

• Frecuencia del Reloj: 266 MHz

• Memoria de Programa: Expandible 7168 kB vía PCMCIA

• Almacenamiento de Archivos: Expandible 8 MB vía PCMCIA

• RAM Interna: 1024 kB (512 kB para datos)

• Instrucciones por ms: 10.28 Kinst/ms (100% Booleano), 10.07 Kinst/ms (65% Booleano, 35% numérico)

Capacidad de E/S

• Entradas/Salidas Discretas:

• Remoto: 31,744 entradas / 31,744 salidas

• Distribuido (Modbus Plus): 8,000 entradas / 8,000 salidas por red

• E/S Remota Ethernet: Ilimitado (31 drops × 28 ranuras máx.)

• Local: 0 (prohibido en Hot Standby)

• Entradas/Salidas Analógicas:

• Distribuido (Modbus Plus): 500 entradas / 500 salidas por red

• Remoto: 1,984 entradas / 1,984 salidas

• Local: 0 (prohibido en Hot Standby)

Características de la aplicación

• Contador, entradas de interrupción de alta velocidad, marcado de tiempo preciso, enlace serial, enrutador Ethernet

• Control de proceso en Hot Standby

• Puerto de memoria con interruptor llave encendido/apagado

Estructura de tareas

• 1 tarea maestra cíclica/periódica

• Tarea rápida: 0.2 ms

• Tarea maestra: 1 ms

• Tareas auxiliares, periódicas e interrupciones: prohibidas en Hot Standby

Comunicación y conexiones

• Conexiones integradas: 1 Modbus Plus, 1 Modbus, 1 USB, 1 fibra óptica Hot Standby

• Módulos opcionales: 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

• Conexiones máximas: 1 USB, 2 AS-Interface distribuidas, 4 AS-Interface remotas, 6 Ethernet TCP/IP locales, 6 Modbus Plus locales, 6 Profibus DP locales, 1 Modbus RS232/485

• Señalización local: 1 LED verde (actividad Ethernet), 1 LED rojo (colisión Ethernet)

• Conexiones eléctricas: SUB-D 9 (Modbus Plus), RJ45 (Modbus), fibra óptica multimodo MT-RJ (interconexión PLC hasta 4 km)

Detalles físicos y del sistema

• Número de ranuras: 16

• Número de racks: 2 (local)

• Número de estaciones I/O distribuidas: 63 (Modbus Plus)

• Número de estaciones I/O remotas: 31 S908, 31 Ethernet Quantum, 16 Ethernet X80

• Requisito actual del bus: 2,500 mA

---
