140CPU53414A

Descripción

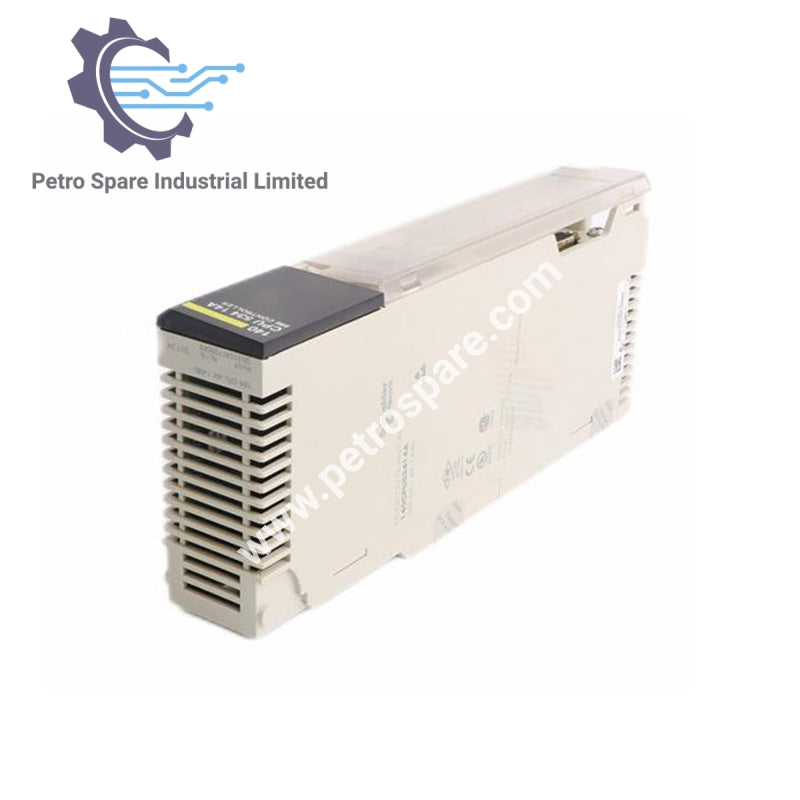

140CPU53414A es una CPU Schneider Quantum diseñada para sistemas de automatización escalables.
Soporta diversas configuraciones de E/S discretas y distribuidas.

Información General

• Capacidad de referencia: 64k E/S discretas (cualquier combinación)

• E/S local: 64 palabras de entrada y 64 palabras de salida

• Racks locales: 1

• E/S remota por nodo: 64 palabras de entrada y 64 palabras de salida

• Nodos remotos máximos: 31

• Redes de E/S distribuidas: 3

• Palabras máximas por red DIO: 500 de entrada y 500 de salida

• Palabras máximas por nodo: 30 de entrada y 32 de salida

Memoria y Temporización

• Temporizador watchdog: 250 ms (ajustable por software)

• Tiempo de resolución lógica: 0.1–0.5 ms por K-instrucción

Batería

• Tipo: litio de 3 V

• Capacidad: 1200 mAh

• Vida útil: 10 años (pérdida del 0.5% por año)

• Corriente de carga (sin energía): 14 µA típico, 420 µA máximo

Comunicación

• Modbus RS-232: 2 puertos D-shell de 9 pines

• Modbus Plus RS-485: 1 puerto D-shell de 9 pines

Compatibilidad

• Software soportado:

• Modsoft v2.6

• Concept v2.1 (con parche B2.1), v2.2 (con SR2)

• ProWORX NxT v2.0

• ProWORX Plus v1.05

Eléctrico y Ambiental

• Requisito de corriente del bus: 1.25 A

• Deriva del reloj TOD: ±8 segundos/día (0–60 °C)

• Temperatura de operación: 0–50 °C

• Módulos máximos NOM/NOE/MMS: 6 (cualquier combinación)

---
