3BDZ000398R1

Descripción general

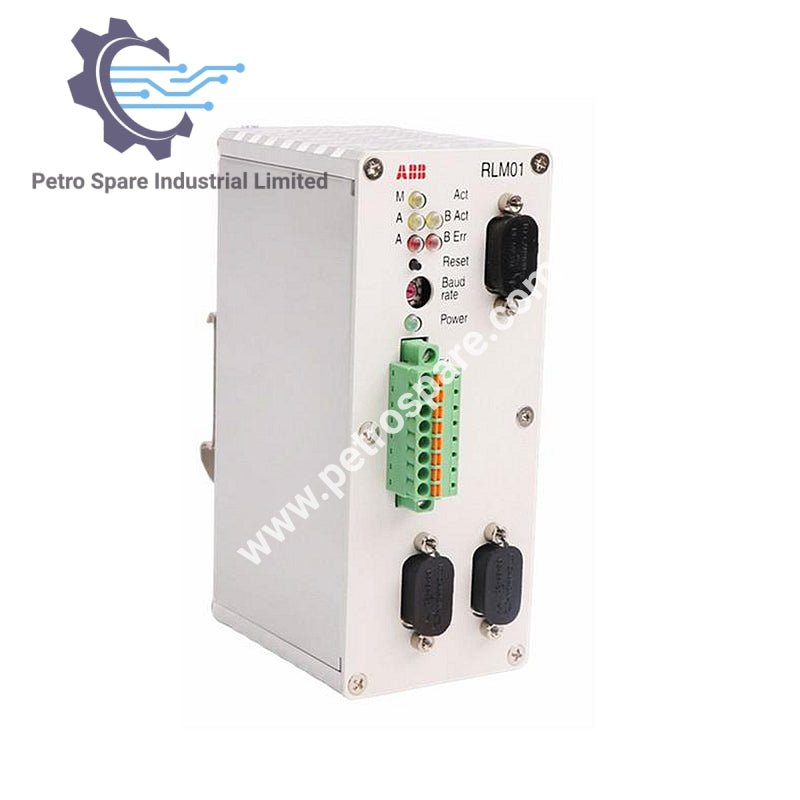

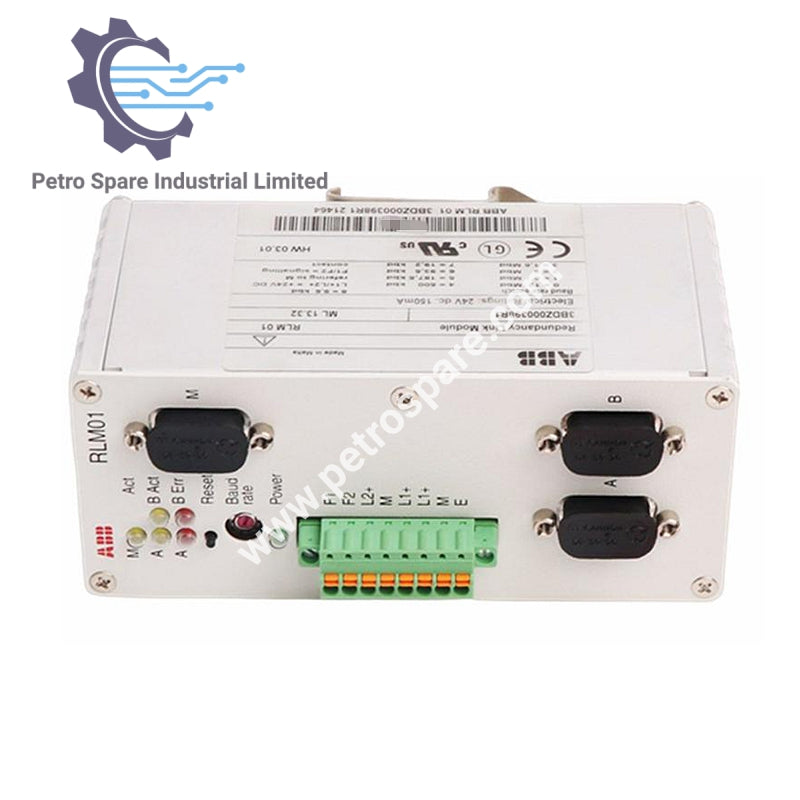

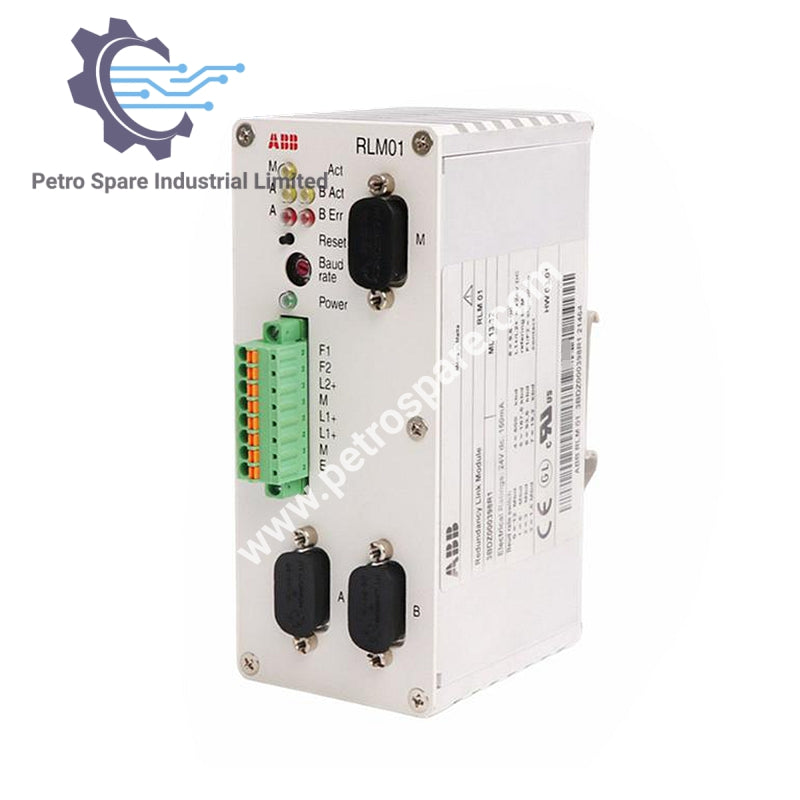

El RLM01 3BDZ000398R1 es un Módulo de Enlace de Redundancia PROFIBUS de ABB, diseñado para mejorar la fiabilidad de los sistemas de comunicación PROFIBUS mediante redundancia, asegurando la operación continua incluso en caso de fallos.

Especificaciones de comunicación

• Tipo de protocolo: PROFIBUS-DP

• Número de canales: 1

• Velocidad de transmisión: 9.6 kBit/s a 12 MBit/s

• Tipo de conexión: RS 485

• Tipo de conector: Sub-D de 9 pines

• Aislamiento eléctrico: VDE 0110, aislamiento funcional

• Tensión de prueba: 500 Veff

Alimentación

• Tensión de funcionamiento: 24 VDC (+20 a +33 V)

• Consumo de energía: 150 mA (típicamente a 24 V)

• Pérdida de potencia: Aprox. 3.6 W

• Tipo de conexión: Regleta de 8 pines

• Sección del cable: 0.14 a 1.5 mm²

Retraso del telegrama de datos

• A/B → M: 1 Bit times [µs] + 0.6 µs

• M → A/B: 4 Bit times [µs] + 0.6 µs

Características físicas

• Peso neto del producto: 0.46 kg

---
