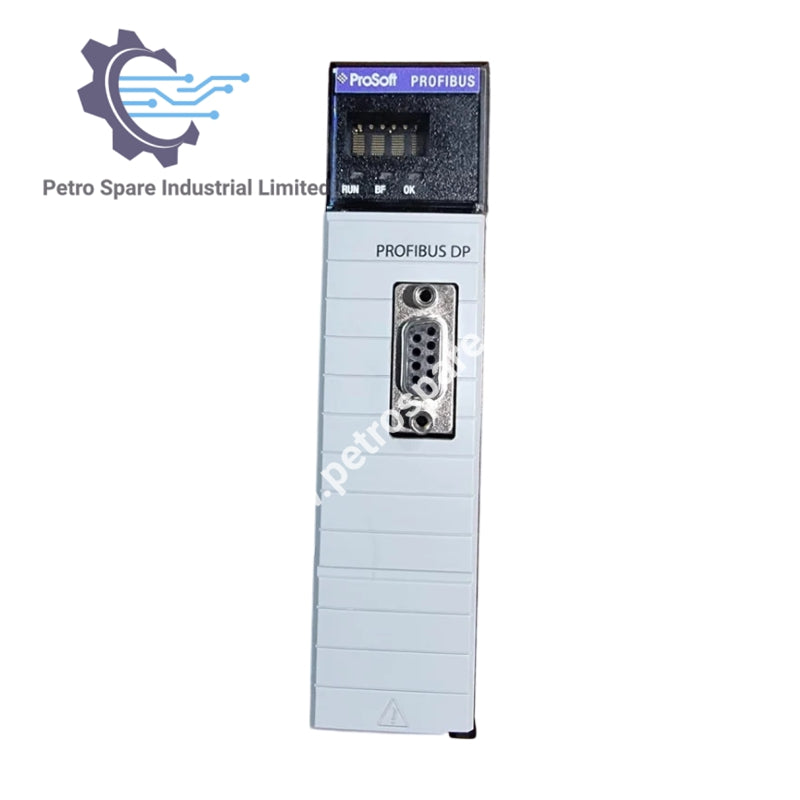

ILX56-PBM

Descripción del Producto

El ILX56-PBM es un módulo de comunicación Maestro/Esclavo PROFIBUS DPV1 diseñado para la plataforma ControlLogix® que permite un intercambio de datos y mensajería sin interrupciones.

Especificaciones Técnicas

• Carga de corriente en backplane: 450 mA a 5 VDC, 2 mA a 24 VDC
• Clasificación de la carcasa: IP20, tipo abierto NEMA/UL
• Temperatura: -20 – 70 °C
• Conexión a tierra: Sí, basada en terminal
• Emisiones: IEC61000-6-4
• Inmunidad ESD / RF radiada / RF conducida: EN 61000-4-2, IEC 61000-4-3, IEC 61000-4-6
• Inmunidad EFT/B / Sobretensión: IEC 61000-4-4, IEC 61000-4-5
• Conector: Conector hembra DB9
• Conductor: Ver sección PROFIBUS DP
• Soporte modo Maestro DP: Intercambio de datos DPV0, mensajería Clase 1/Clase 2 DPV1, alarmas DPV1
• Soporte modo Esclavo DP: Intercambio de datos DPV0, mensajería Clase 1 DPV1, alarmas DPV1
• Aislado: Sí
• Velocidad BAUD soportada: 9.6 kbps a 12 Mbps
