BMEP583040

Resumen

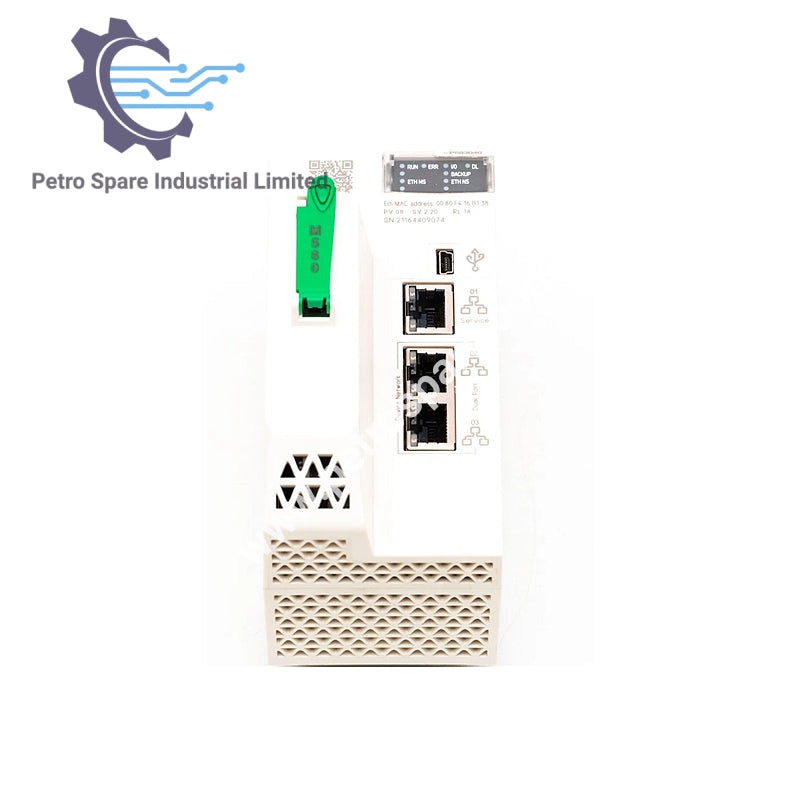

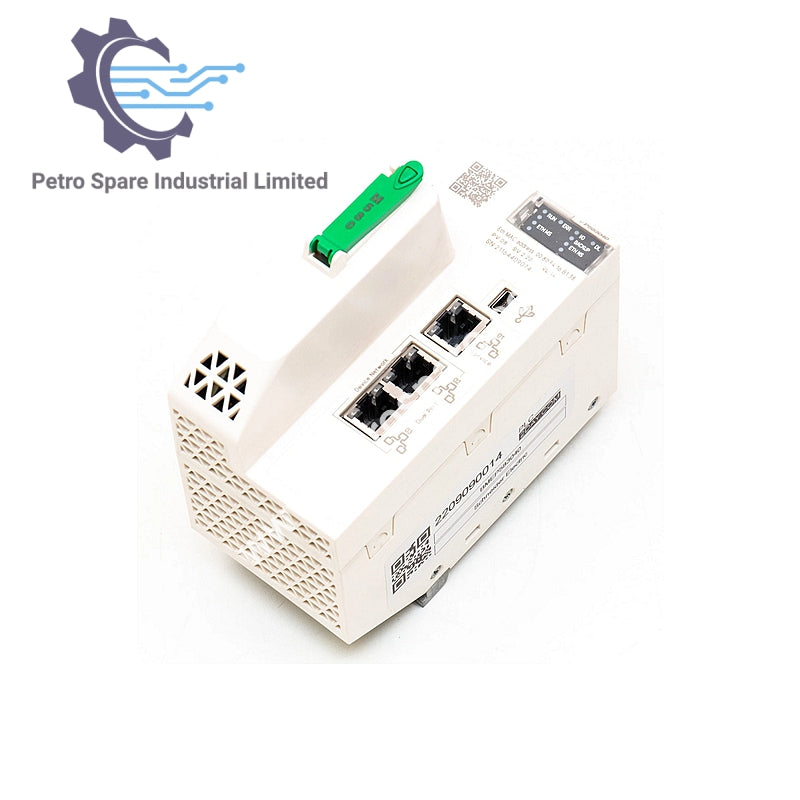

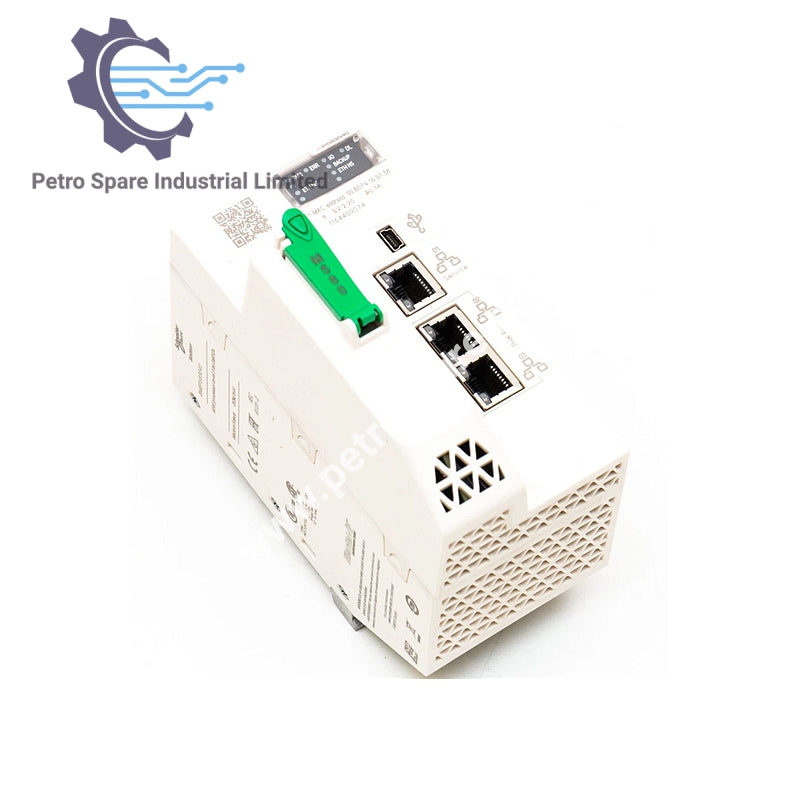

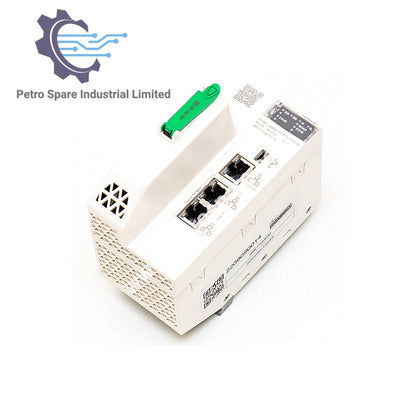

BMEP583040 es un módulo procesador Schneider Modicon M580 con 12 MB de memoria de programa y alta capacidad de E/S y Ethernet, diseñado para aplicaciones de control industrial exigentes.

Capacidad de E/S y Bastidor

• Bastidores Locales: 8

• Estaciones de E/S Remotas: 16 (2 bastidores por punto remoto)

• Equipos Distribuidos: 64

• Capacidad de E/S Discretas: 3072 E/S

• Capacidad de E/S Analógicas: 768 E/S

• Canales Específicos para Aplicación: 108

Funciones Soportadas

• Capacidades de E/S: Enlace serial, control de movimiento, contador, codificador SSI, HART, marcado de tiempo preciso

• Características de Control: Bucles programables, control de procesos, verificaciones, canales de control

Interfaces de Comunicación

• Puerto de Servicio: 1 Ethernet TCP/IP

• Puertos de Red de Dispositivo: 2 Ethernet TCP/IP

• Puerto USB: Mini-B

• Módulos de Comunicación: 3 módulos Ethernet, 8 módulos AS-Interface

• Servicios: Escáner RIO, escáner DIO

Recursos de Memoria

• Flash Expandible: 4 GB para almacenamiento de datos

• RAM del Sistema: 10 kB

• RAM de Programa: 12 MB

• RAM de Datos: 1024 kB

Tareas de Aplicación

• Tareas de Evento: 128

• Tareas Auxiliares: 2

• Tarea Cíclica/Prioritaria: 1

• Tarea Periódica Rápida: 1

Rendimiento

• Velocidad de Instrucción:

• 15 Kinst/ms (65% Booleano + 35% aritmético)

• 20 Kinst/ms (100% Booleano)

• Consumo de Corriente: 295 mA a 24 V CC

• MTBF: 600,000 horas

Límites Ambientales

• Temperatura de Operación: 0 a 60 °C

• Temperatura de Almacenamiento: -40 a 85 °C

• Altitud: Hasta 2000 m (se requiere reducción más allá)

• Humedad: 5 a 95% a 55 °C (sin condensación)

• Resistencia a Vibraciones: 3 gn

• Resistencia a Choques: 30 gn

---
