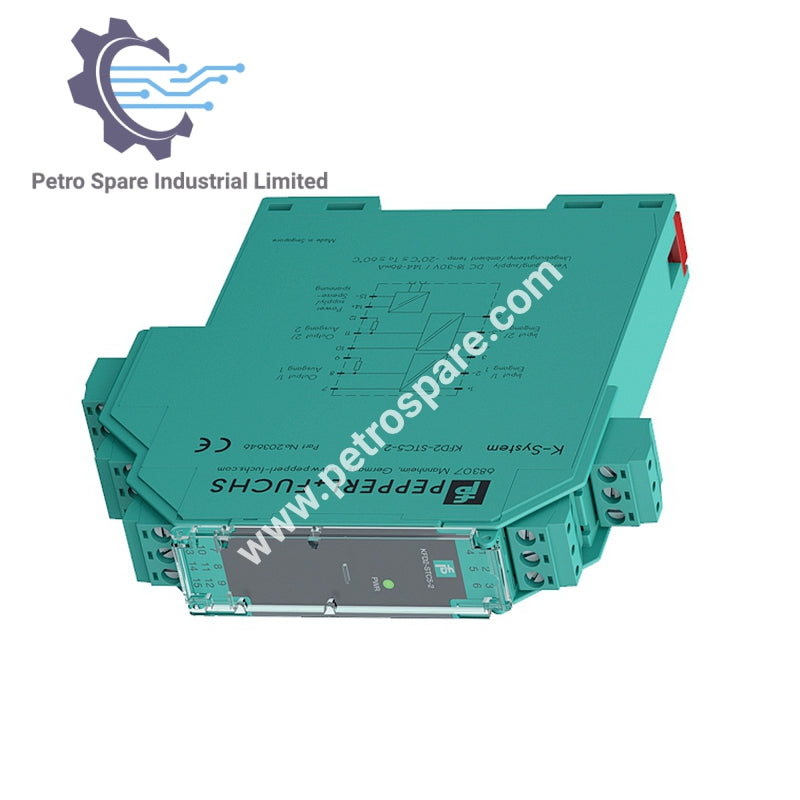

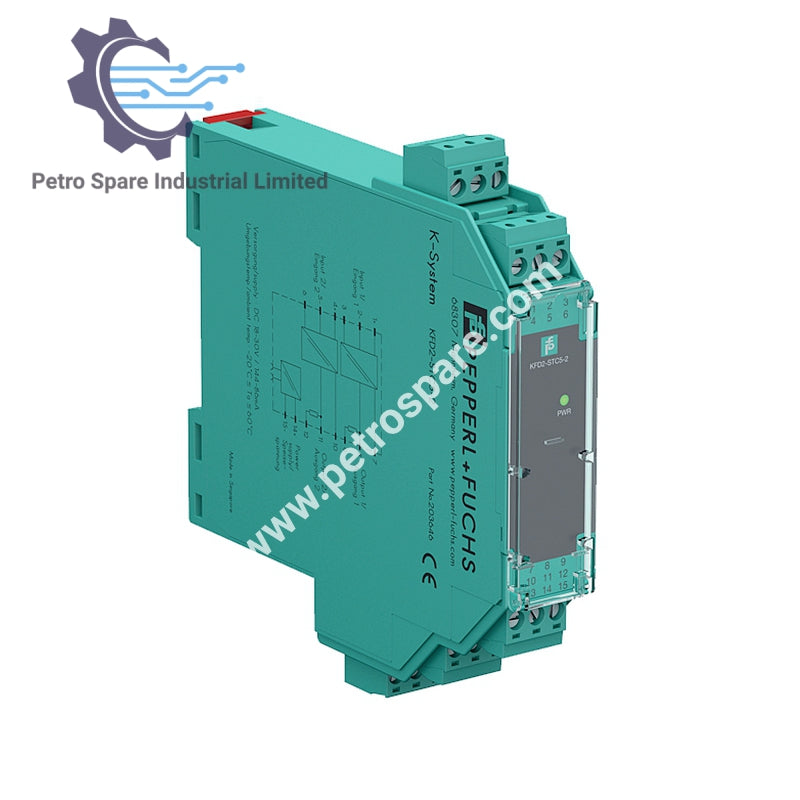

KFD2-STC5-2

Resumen

KFD2-STC5-2 es una fuente de alimentación SMART de Pepperl+Fuchs diseñada para señales de entrada analógicas, que proporciona alimentación de bucle confiable, aislamiento galvánico y cumplimiento de seguridad funcional hasta SIL 2.

Información General

• Fabricante: Pepperl+Fuchs

• Modelo: KFD2-STC5-2

• Tipo de señal: Entrada analógica

• Seguridad: Certificado SIL 2

Fuente de Alimentación

• Conexión: Carril de alimentación o terminales 14+, 15-

• Voltaje nominal: 18 … 30 V CC

• Ondulación: Dentro de la tolerancia de suministro

• Disipación de potencia: ≤ 1.4 W a carga máxima

• Consumo de potencia: ≤ 2.6 W a carga máxima

Características de Entrada

• Lado de conexión: Lado de campo

• Terminales: 1+, 2-, 3; 4+, 5-, 6

• Señal de entrada: 4 … 20 mA

• Voltaje en circuito abierto / corriente de cortocircuito: 23 V / 25 mA (terminales 1+, 3; 4+, 6)

• Resistencia de entrada: Máx. 265 Ω (terminales 2-, 3; 5-, 6), máx. 330 Ω (terminales 1+, 3; 4+, 6)

• Voltaje disponible: ≥ 16 V a 20 mA, ≥ 20 V a 4 mA (terminales 1+, 3; 4+, 6)

Características de Salida

• Lado de conexión: Lado de control

• Terminales:

• 7+, 8-, 9-; 10+, 11-, 12- (sumidero)

• 7-, 8+, 9+; 10-, 11+, 12+ (fuente)

• Carga: 0 … 600 Ω

• Señal de salida: 4 … 20 mA (sobrecarga > 25 mA)

• Ondulación: Máx. 50 µA rms

• Alimentación externa (bucle): 2 … 30 V CC

• Condición especial: Si Vext > 19 V, se requiere carga ≥ ((V – 19) / 0.02) Ω

• Opción de carga interna: Resistencia de 250 Ω en terminales 9 y 12

---
