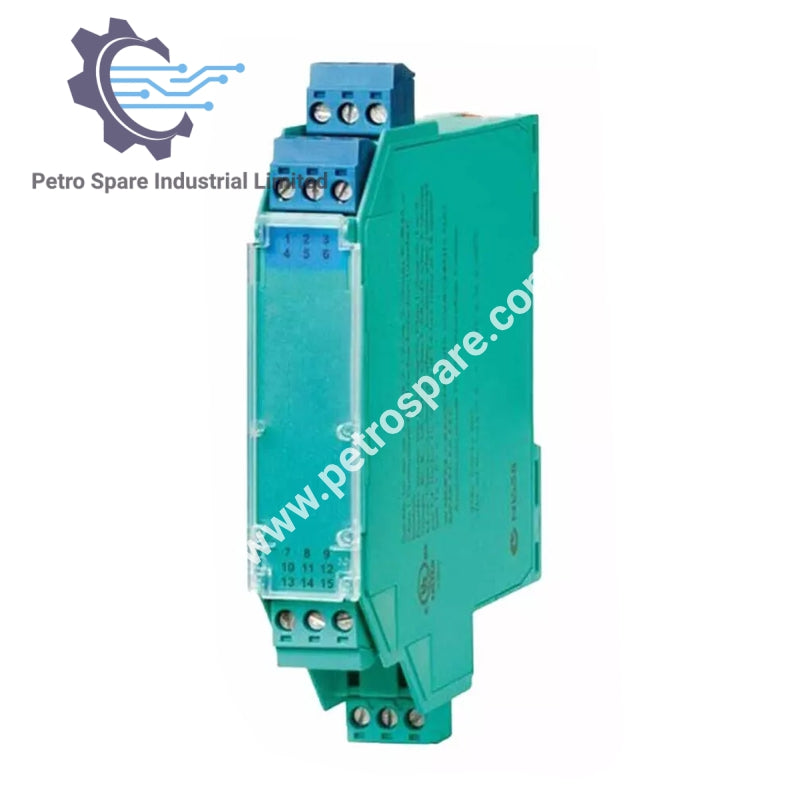

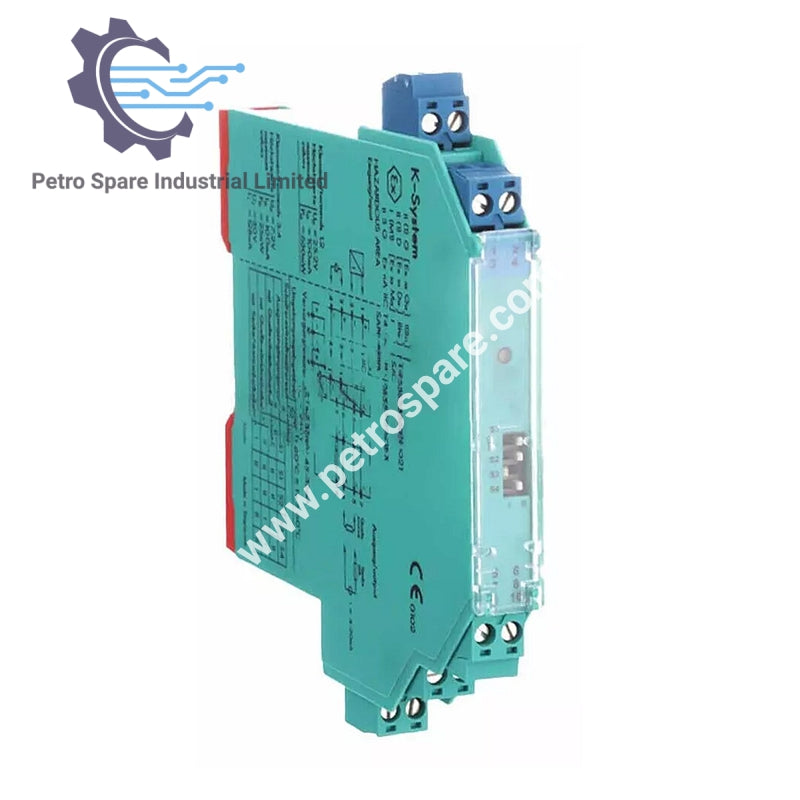

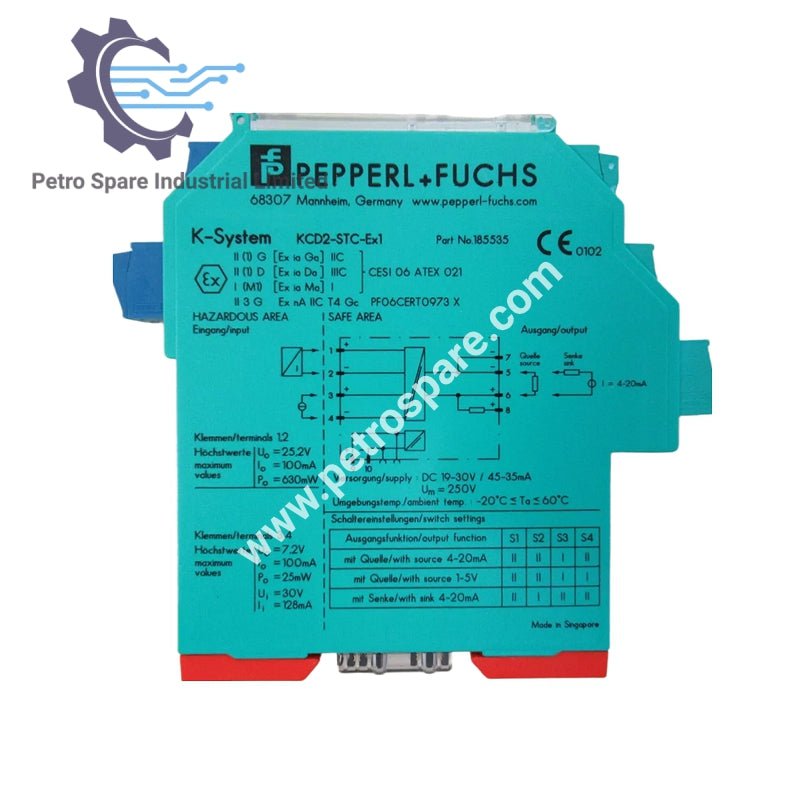

KCD2-STC-EX1

KCD2-STC-EX1 | Fuente de alimentación para transmisor SMART

• Barrera aislada de 1 canal
• Alimentación de 24 V CC (Power Rail)
• Entrada para transmisores SMART de 2 hilos y fuentes de corriente
• Salida para 4 mA ... 20 mA o 1 V ... 5 V
• Ancho de carcasa: 12,5 mm
• Hasta SIL 2 (SC 3) según IEC/EN 61508

Información general

• Nivel de integridad de seguridad (SIL): SIL 2
• Capacidad sistemática (SC): SC 3

Especificaciones

Alimentación:

• Conexión: Power Rail o terminales 9+, 10-
• Voltaje nominal (Ur): 19 ... 30 V CC
• Ondulación: ≤ 10 %
• Corriente nominal (Ir): ≤ 45 mA a 24 V y salida en modo fuente de 20 mA
• Disipación de potencia: ≤ 800 mW
• Consumo de potencia: ≤ 1,1 W

Entrada:

• Lado de conexión: Lado de campo
• Terminales de conexión: 1+, 2-; 3+, 4-
• Señal de entrada: 4 ... 20 mA limitada a aprox. 26 mA
• Voltaje en circuito abierto/corriente en cortocircuito: 22 V / 26 mA (terminales 1+, 2-)
• Caída de voltaje: aprox. 5 V (terminales 3+, 4-)
• Voltaje disponible: ≥ 15 V a 20 mA; ≥ 18 V a 4 mA

Salida:

• Lado de conexión: Lado de control
• Terminales de conexión: 5-, 6+; 5-, 8+ para resistencia HART
• Carga: 0 ... 350 Ω (modo fuente)
• Señal de salida:
  • Modo fuente: 4 ... 20 mA o 1 ... 5 V (resistencia interna: 250 Ω, 0,1 %)
  • Modo sumidero: 4 ... 20 mA, voltaje de operación 10 ... 30 V
• Ondulación: 20 mV rms

---
