BMXSDO0802

Resumen

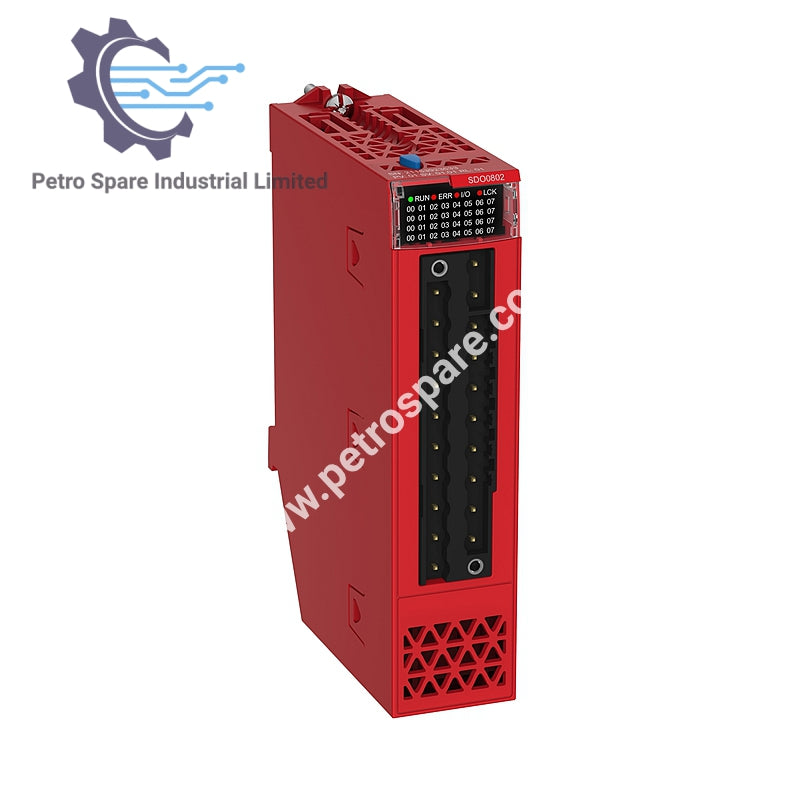

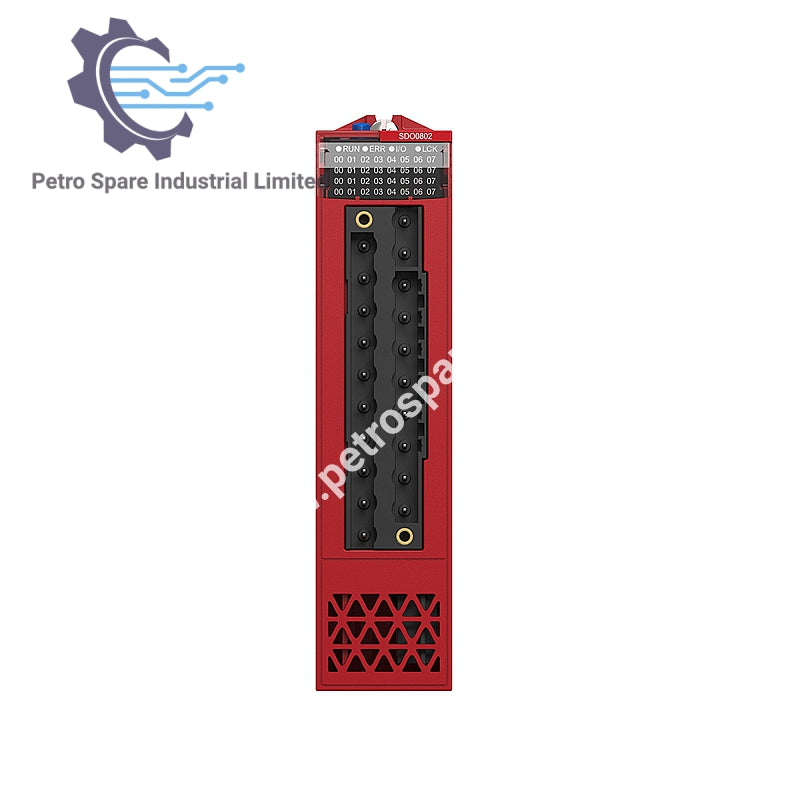

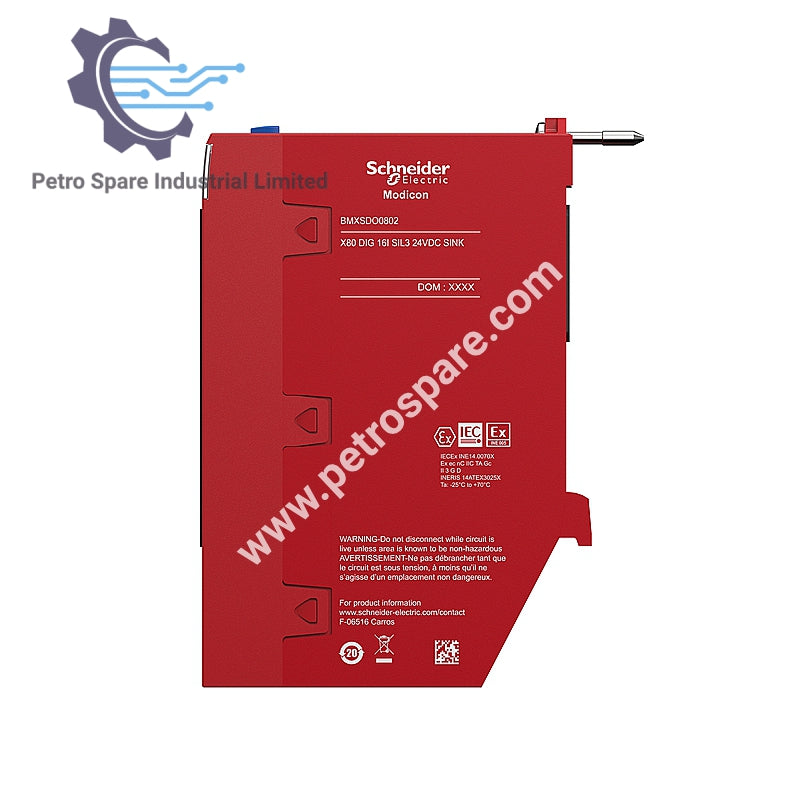

BMXSDO0802 es un módulo de salida discreta de seguridad Schneider Modicon X80 con 8 salidas positivas de 24 V DC, diseñado para aplicaciones de control crítico de seguridad de alta fiabilidad.

Especificaciones de Salida

• Número de salidas: 8

• Tipo de salida: 24 V DC positivo

• Corriente por canal: 0.625 A

• Corriente máxima por módulo: 10 A

• Corriente de fuga: Máx 0.5 mA (en estado OFF)

• Caída de voltaje (estado ON): < 1.2 V

• Impedancia de carga (óhmica): ≥ 48 Ω

• Carga máxima de tungsteno: 6 W

• Frecuencia de conmutación: 0.5/LI² Hz

• Paralelización de Salidas: Sí (hasta 2 canales)

Características de protección

• Protección contra Sobrecarga:

• Limitador de corriente

• Interruptor electrónico (1.5 In < Id < 2 In)

• Protección contra sobretensión:

• Diodo Transil

• Protección contra cortocircuitos:

• Fusible externo de 2 A

• Protección contra polaridad inversa:

• Diodo montado en reversa

Diagnóstico e Indicadores

• Umbral de detección de voltaje:

• < 14 V CC: Fallo de sensor

• >18 V CC: Sensor OK

• LEDs de estado:

• LED RUN verde (módulo activo)

• Un LED verde por canal (diagnóstico)

• LED ERR rojo (error de módulo)

• LED I/O rojo (fallo de módulo I/O)

Eléctrico y físico

• Resistencia de Aislamiento: > 10 MΩ a 500 V CC

• Disipación de Potencia: 4.4 W

• Consumo de Corriente:

• 264 mA a 3.3 V CC

• 15 mA a 24 V CC

• Confiabilidad MTBF: 383,000 horas

• Peso: 0.12 kg

---
