140CPU65260

Resumen

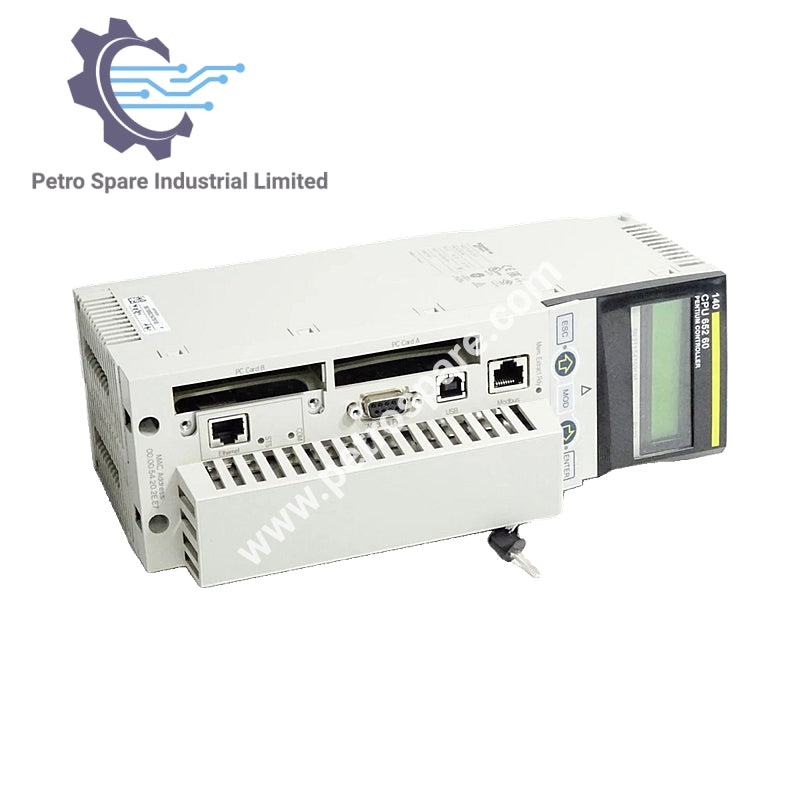

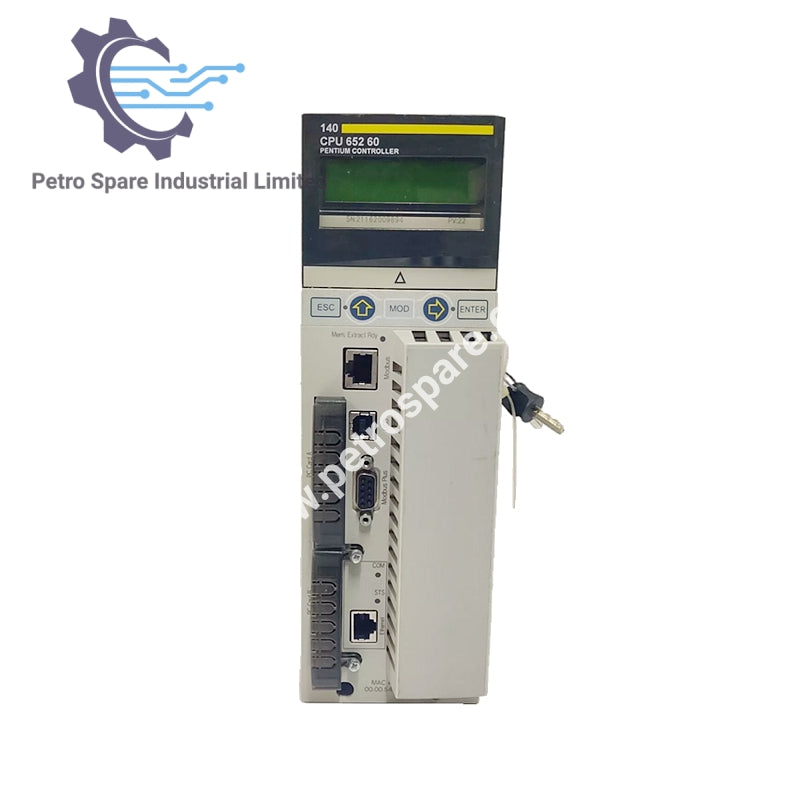

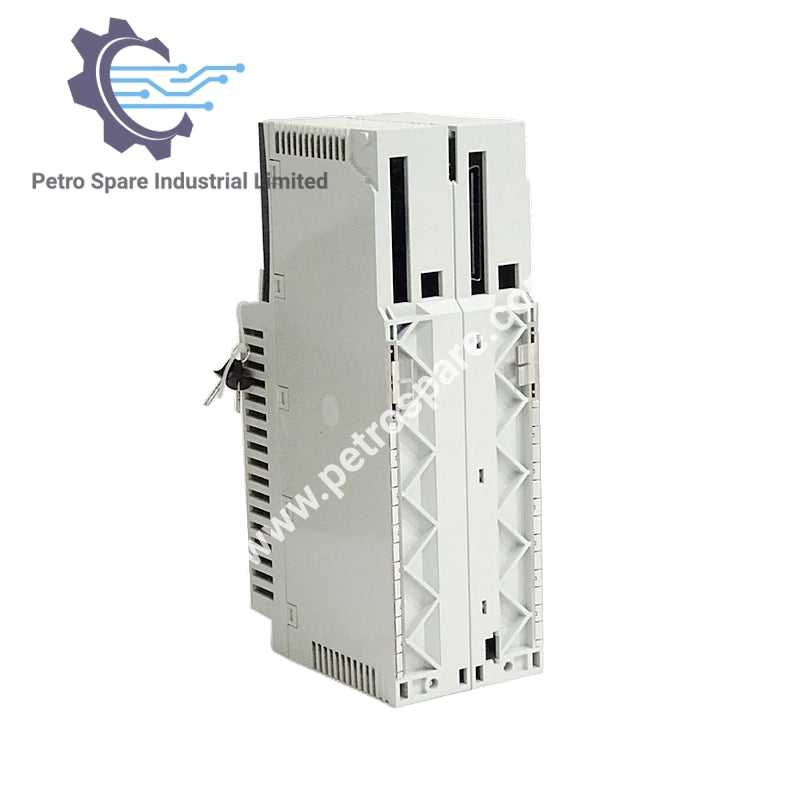

El Modicon 140CPU65260 es un procesador Schneider Unity para la plataforma Quantum con 3072 kB de RAM y un reloj de 266 MHz.

Configuración de E/S

• Ranuras: 2, 4, 6, 10, 16

• Racks locales: 2

• Estaciones de E/S distribuidas: 63 vía Modbus Plus

• Estaciones de E/S remotas:
  • 31 vía E/S remota S908
  • 31 vía E/S remota Ethernet Quantum
  • 31 vía E/S remota Ethernet X80

• E/S discretas:
  • 8,000 entradas y salidas distribuidas por Modbus Plus
  • Ilimitadas localmente (máx. 26 ranuras)
  • Ilimitadas en remoto Ethernet (31 nodos de máx. 28 ranuras)
  • 31,744 entradas y salidas E/S remota S908

• E/S analógicas:
  • 500 entradas y salidas distribuidas por Modbus Plus
  • Ilimitadas localmente (máx. 26 ranuras)
  • Ilimitadas en remoto Ethernet (31 nodos de máx. 28 ranuras)
  • 1,984 entradas y salidas remotas

E/S Especializadas

• Contadores

• Marcado de tiempo preciso

• Enlace serial

• Entradas de interrupción de alta velocidad

Comunicaciones

• Router Ethernet incluido

• Módulos opcionales: 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

• Conexiones máximas:
  • 1 USB
  • 2 AS-Interface (distribuido)
  • 4 AS-Interface (remoto)
  • 6 Ethernet TCP/IP (local)
  • 6 Modbus Plus (local)
  • 6 Profibus DP (local)
  • 1 Modbus RS232/485 (Modbus/ASCII)

• Puertos integrados:
  • 1 Modbus Plus
  • 1 Ethernet TCP/IP
  • 1 Modbus
  • 1 USB

Memoria y Rendimiento

• RAM interna: 3072 kB

• Memoria de programa ampliable: 7168 kB vía PCMCIA

• Almacenamiento de archivos ampliable: 8 MB vía PCMCIA

• Velocidad de instrucciones:
  • 10.28 Kinst/ms (100% Booleano)
  • 10.07 Kinst/ms (65% Booleano, 35% numérico)

• Tareas de aplicación:
  • 1 tarea maestra cíclica/periódica
  • 1 tarea rápida periódica
  • 128 tareas de interrupción de E/S
  • 128 tareas de interrupción
  • 32 tareas de interrupción de temporizador
  • 4 tareas auxiliares

• Sobrecarga del sistema:
  • 0.2 ms tarea rápida
  • 1 ms tarea maestra

Alimentación e Indicadores

• Corriente del bus: 2760 mA

• LEDs:
  • Actividad Ethernet (verde)
  • Colisión Ethernet (rojo)

Conexiones

• SUB-D 9 hembra (red Modbus Plus)

• Conectores RJ45: red Ethernet, bus Modbus

---
