SDCS-REB-2

Resumen del Producto

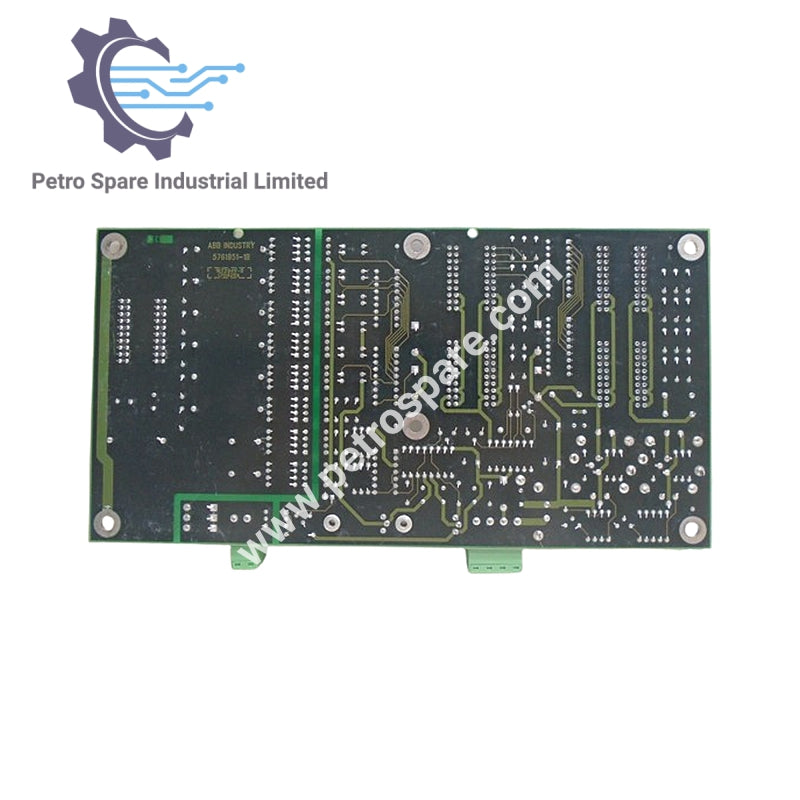

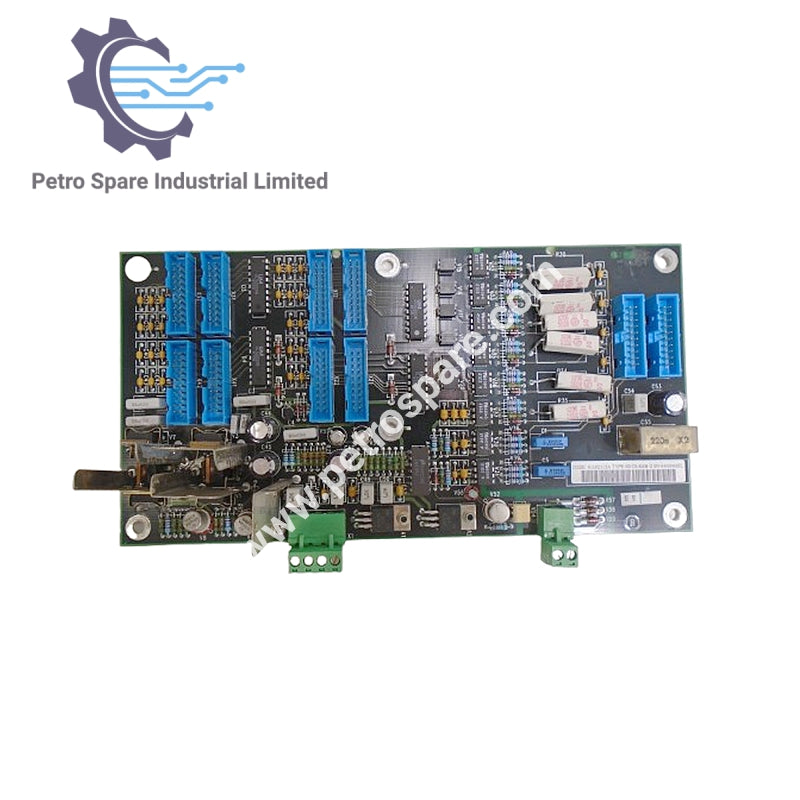

La SDCS-REB-2 Placa de interfaz de ABB alimenta tiristores de disparo en variadores con 2 a 4 tiristores en paralelo. Funciona con dos fuentes de +24 V y SDCS-REB-1 para enviar pulsos a SDCS-PIN-41.

Características clave

• Aislamiento: Optoacoplador rompe bucles de tierra

• Controladores: Soporta hasta 4 placas de pulsos puente hacia adelante y 4 hacia atrás

• Conectores de fuente de alimentación: Para +24 V y +48 V

• Monitoreo: Salida de transistor aislada para voltaje

Fuente de alimentación

• Configuración: Dos fuentes de +24 V en serie (por ejemplo, NPSM-01, 24 V / 2 A)

Características eléctricas

• Corriente +24 V: 100 mA

• Corriente +48 V: 0.4 A por tiristor (1.6 A para 4)

• Ondulación de voltaje: La capacitancia debe mantener la ondulación dentro de una tolerancia de +10%

• Conexión a tierra: terminal 0 V conectado a los orificios de montaje y a tierra

---
