ICSI 08 E4

Resumen

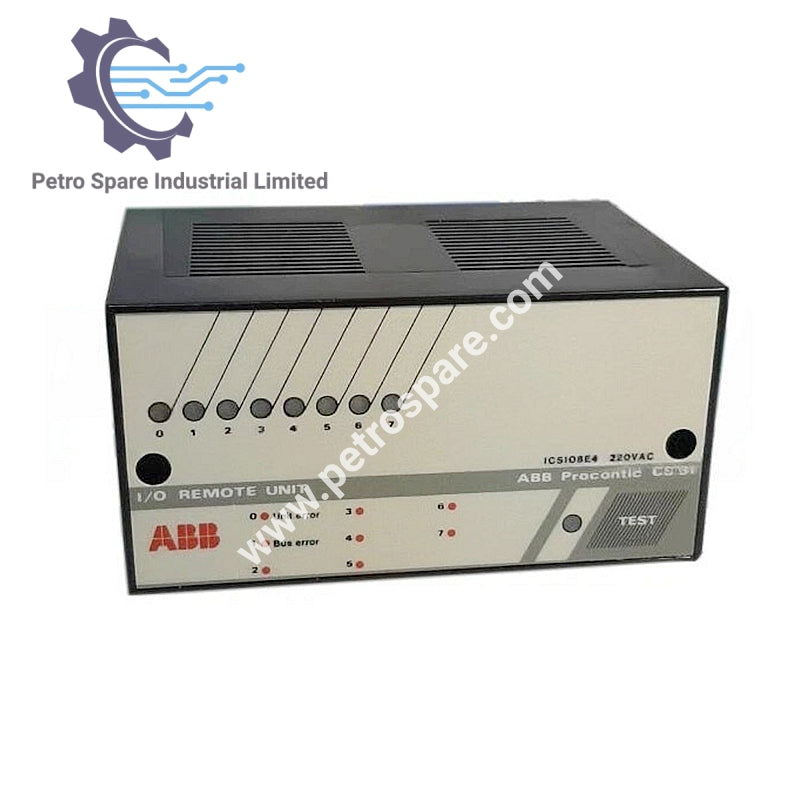

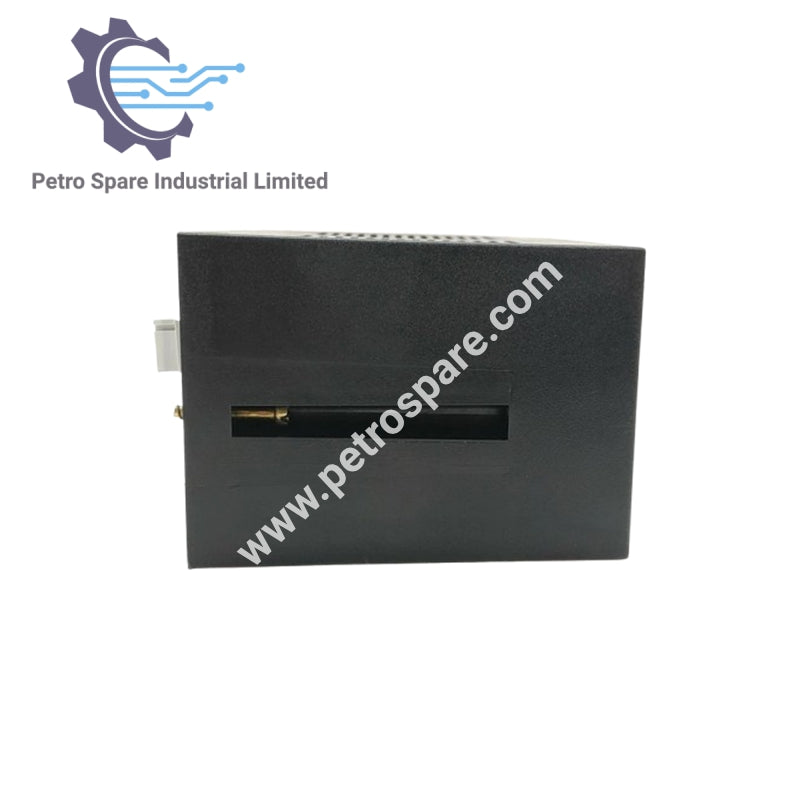

El ABB ICSI 08 E4 es un módulo de entrada digital con 8 canales de entrada eléctricamente aislados diseñado para señales de 230 V CA, compatible con el bus del sistema CS31.

Características eléctricas

• Tensión Nominal de Alimentación: 230 V CA, 50 o 60 Hz

• Potencia Máxima de Entrada: 5 VA

• Disipación Máxima de Potencia: 6 W

• Sección Máxima del Conductor: 2 núcleos de 2.5 mm² por terminal (cable flexible con terminal de horquilla)

• Corriente de Alimentación a 230 V CA: Aprox. 6.5 mA

Especificaciones de entrada

• Número de Entradas: 8 por módulo

• Configuración de Entrada: 2 grupos de 4 canales, cada uno con su propio potencial de referencia

• Aislamiento Eléctrico: Entre grupos y del resto del módulo, incluyendo la tensión de red

• Niveles de Señal:
    - Señal 0: 0 a 40 V CA
    - Señal 1: 159 a 253 V CA

Datos físicos

• Base Enchufable de Peso ECZ: 200 g

• Módulo de Peso ICSI 08 E4: 430 g

---
