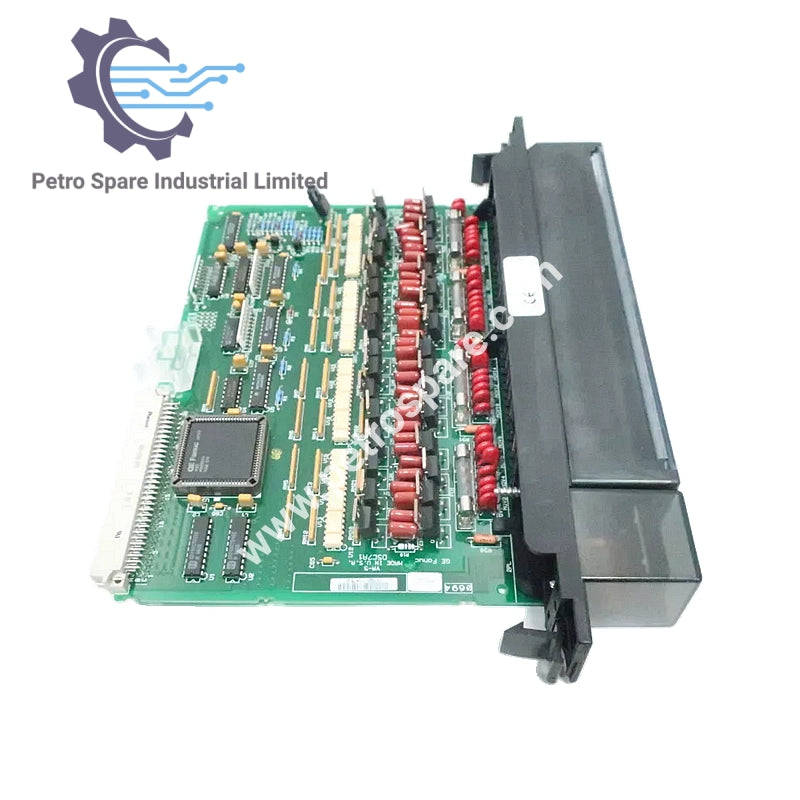

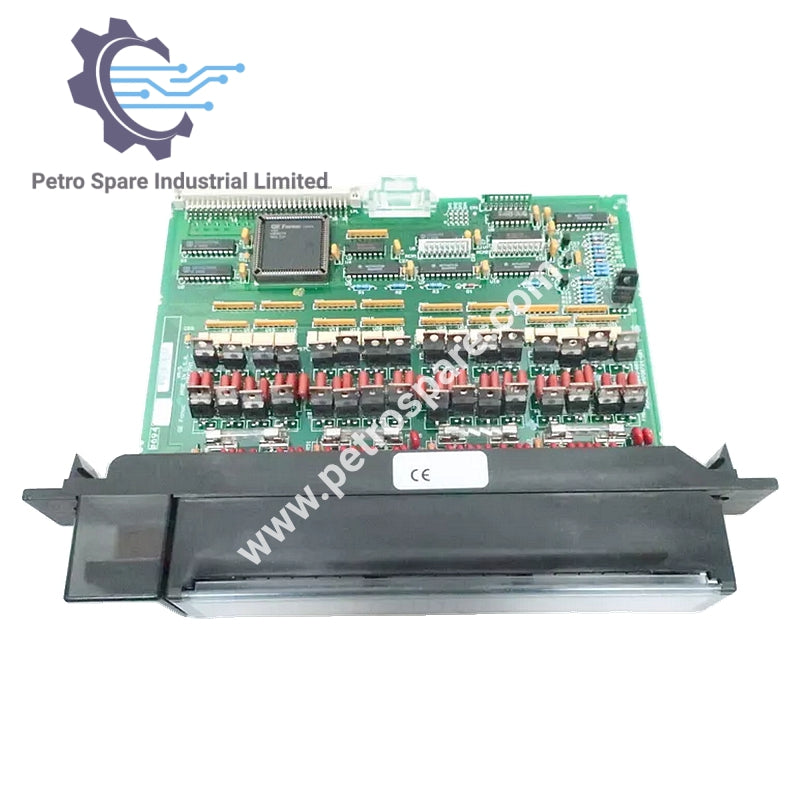

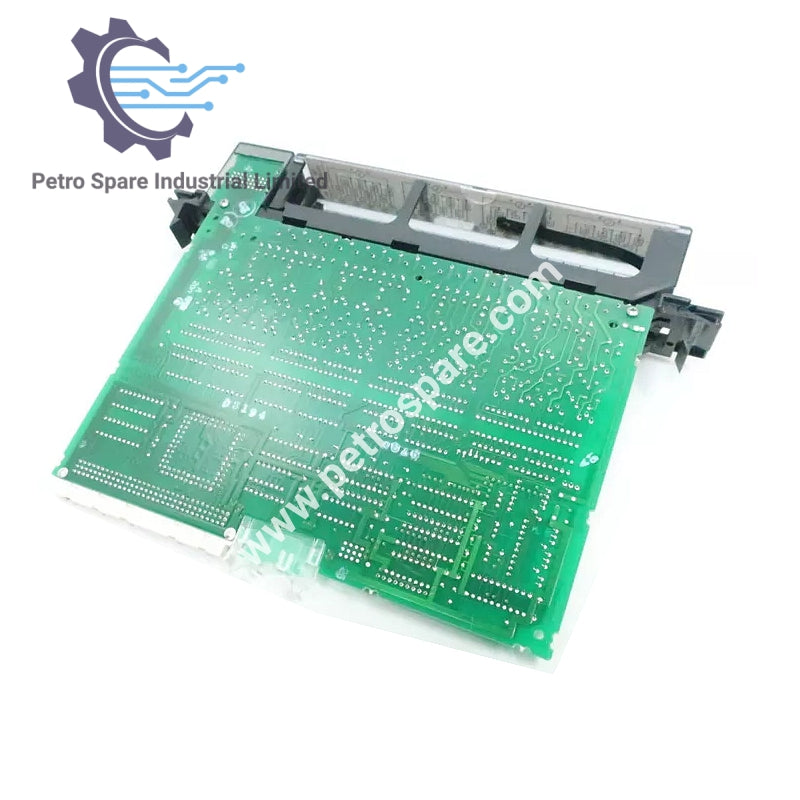

IC697MDL350

Resumen

• Modelo: IC697MDL350

• Tipo de producto: Módulo de salida discreta

• Fabricante: GE Fanuc

• Voltaje Nominal: 120 Voltios AC

Especificaciones

• Puntos de Salida: 32 (organizados en cuatro grupos aislados de 8 puntos cada uno)

• Corriente de salida: 0.5 amperios máximo por punto; 2 amperios máximo por grupo

• Rango de Voltaje de Salida: 85 a 132 voltios AC, 47–63 Hz

• Corriente de Arranque: máximo 10 amperios por punto durante un ciclo (20 ms)

• Caída de Voltaje de Salida: 3 voltios máximo

Fusible

• Clasificación del Fusible: 5 amperios por grupo de 8 salidas

• Tipos de Fusibles:

  • 3AG - 5 amperios, 250V, de acción rápida

  • Métrico 5 × 20 mm - 5 amperios, 250V, de acción rápida

Aislamiento y Alimentación

• Voltaje de aislamiento:

  • 1500 voltios (salida al backplane)

  • 500 voltios (entre grupos)

• Requisito de Alimentación del Backplane: 0.5 amperios desde el bus de 5V DC

Rendimiento

• Tiempo de Respuesta:

  • Encendido: 1 ms máximo

  • Apagado: 1/2 ciclo

• Corriente de Fuga: máximo 1.5 mA

---
