IC697HSC700E

Resumen

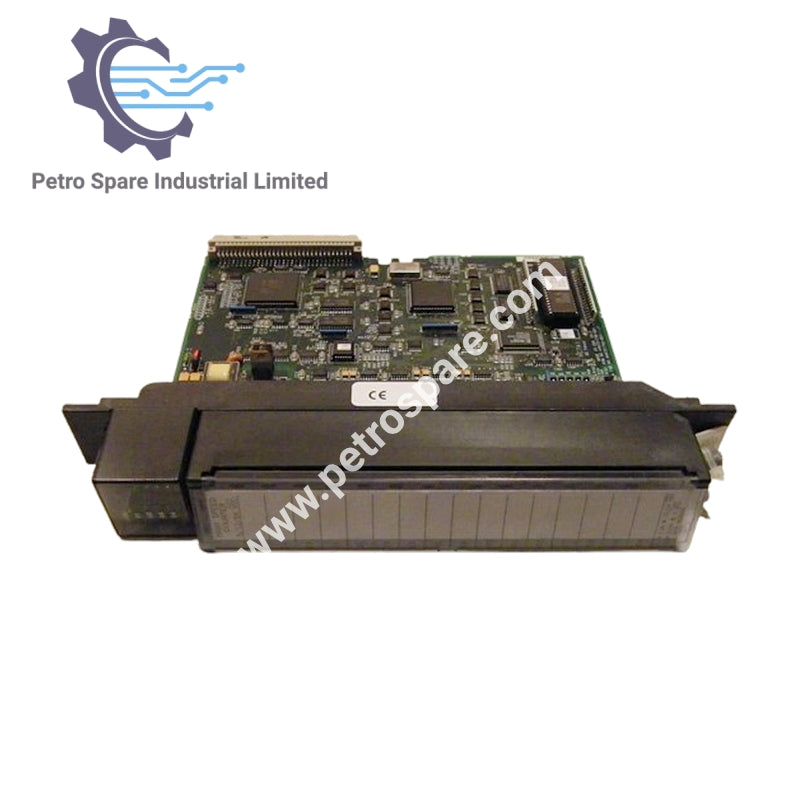

IC697HSC700E es un Módulo Contador de Alta Velocidad (HSC) de GE Fanuc para la serie 90-70.

Tipo de Módulo

• Tipo: Contador de Alta Velocidad

• Ranuras: 1

Entradas/Salidas

• Número de Entradas: 12

• Número de Salidas: 4

• Rango de Voltaje de Entrada: 5–30 VDC

• Rango de Voltaje de Salida: 30 VDC

• Tipos de Entrada: TTL, no TTL, magnético

Tipos de Contador

• Contadores Seleccionables: A, B, C, D, E

• Tasa Máxima de Conteo (Tipos A-D): 200 KHz / 30 Hz

• Tasa Máxima de Conteo (Tipo E): 200 KHz Arriba/Abajo, 800 KHz A Cuádruple B, 30 Hz

• Opciones de Filtro: Configurable para Conteo, Deshabilitar Conteo, Precarga; Estroboscopio usa filtro de alta frecuencia

Características

• Configuración: MS-DOS o Windows vía Ethernet/SNP

• Salidas: Indicadores LED de estado

• Funciones: Contar, procesar, controlar sin CPU PLC

• Componentes Externos: Salida +5 VDC, oscilador externo

Rendimiento

• Velocidad de Procesamiento: 200 KHz

• Consumo de Energía: 500 mA @ 5 VDC

• Aplicaciones: Medidor de flujo de turbina, manejo de materiales, control de movimiento/proceso

---
