IC694MDL916

Descripción

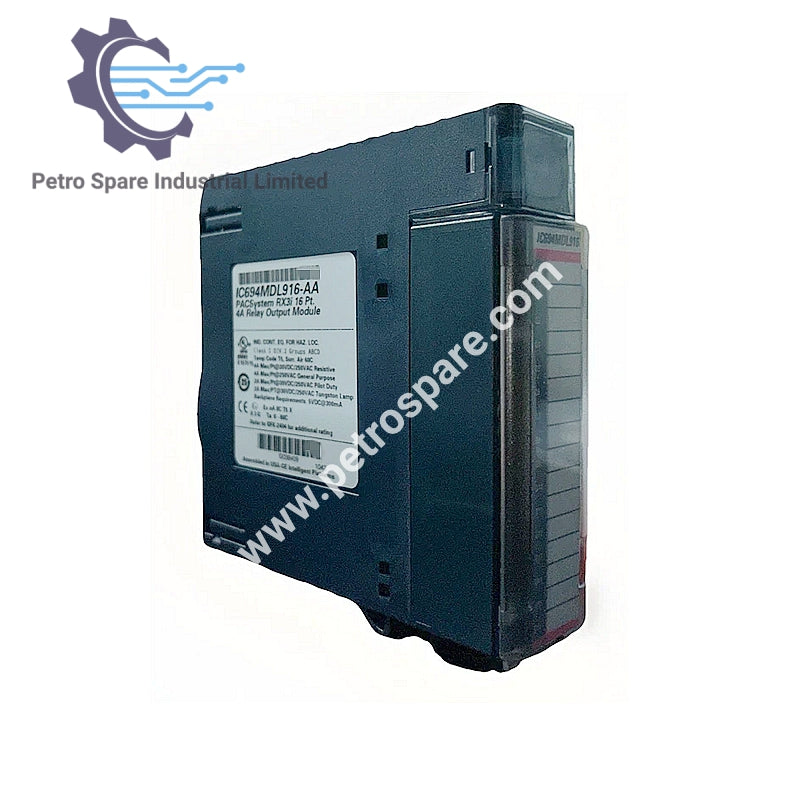

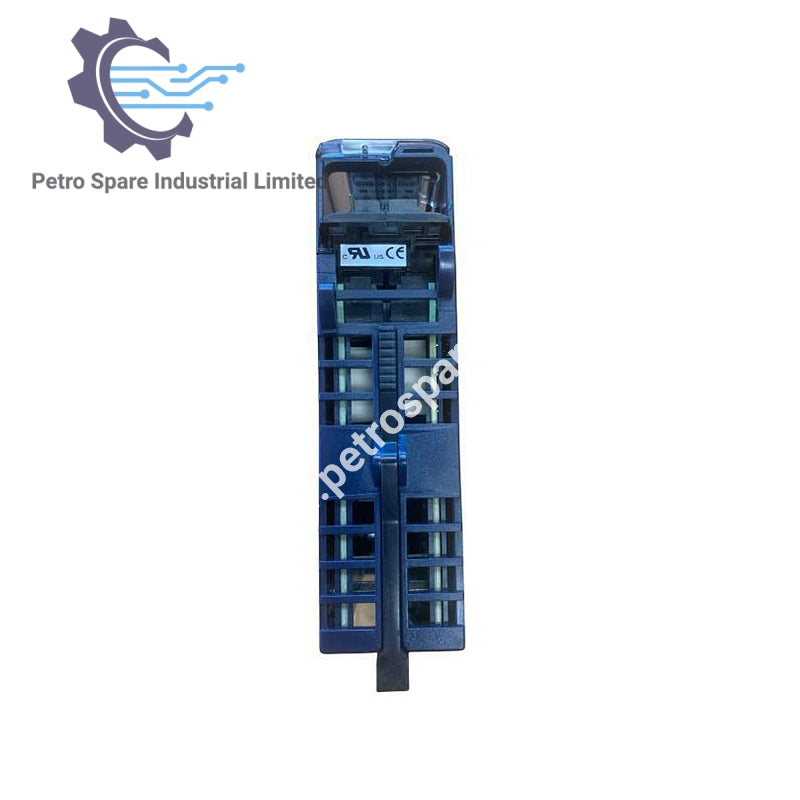

IC694MDL916 es un módulo de salida de relé GE Fanuc PACSystem RX3i con 16 salidas de relé aisladas de tipo Form A.

Detalles de Salida

• Salidas: 16 salidas de relé aisladas de tipo Form A

• Rango de voltaje de salida:
   • 5–125 VCC nominal (0–125 VCC real)
   • 5–250 VCA nominal (0–250 VCA real, 47–63 Hz)

• Corriente de salida:
   • Mín: 10 mA por punto
   • Máx resistiva: 4 A (5–250 VCA), 4 A (5–30 VCC)
   • Máx 125 VCC resistiva: 200 mA
   • Deber piloto: 2 A por salida (5–30 VCC, 5–250 VCA)
   • Carga de lámpara: 2 A por salida (5–30 VCC, 5–250 VCA)

• Caída de voltaje: máx 0.3 VCC

• Corriente de fuga: No aplicable (contacto abierto)

Características Eléctricas

• Consumo de energía:
   • 300 mA a 5 VCC (todas las salidas ENCENDIDAS)
   • 150 mA a 24 VCC alimentación del relé (todas las salidas ENCENDIDAS)

• Tiempo de respuesta (Encendido/Apagado): máx 10 ms (excluye rebote de contacto)

• Frecuencia de conmutación: máx 20 ciclos por minuto

• Protección: Ninguna (se recomiendan supresores externos si es necesario)

Aislamiento y Diagnósticos

• Aislamiento: 250 VCA continuo; 1500 VCA por 1 minuto (campo a backplane, tierra de chasis, grupo a grupo)

• Diagnósticos: Detección de presencia del bloque de terminales del lado de campo reportada a la CPU (solo RX3i)

---
