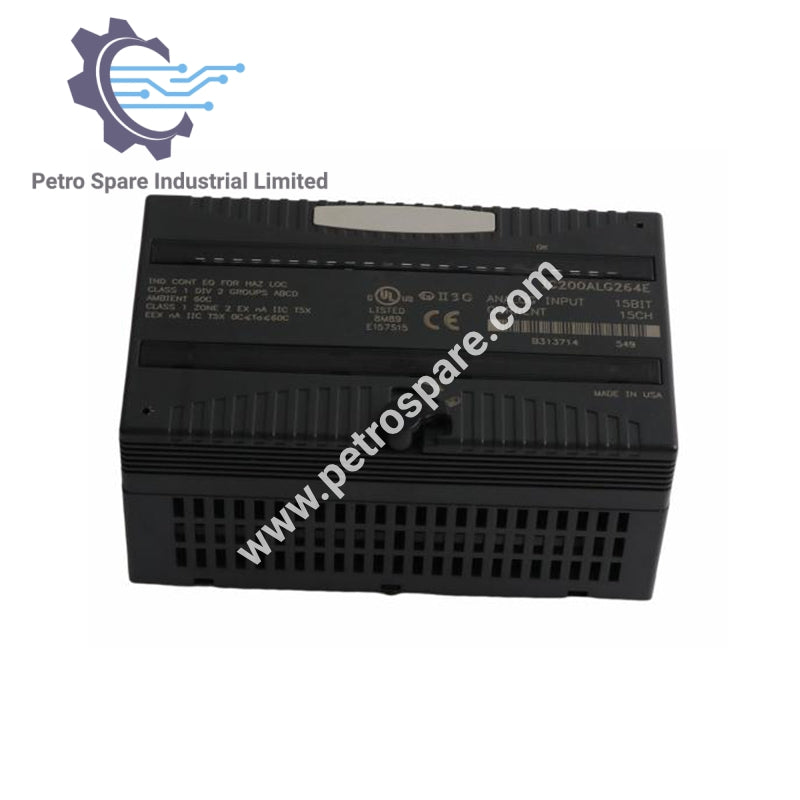

IC200ALG264E

Descripción general

IC200ALG264E es un Módulo de Entrada Analógica de Corriente de 15 canales diseñado para sistemas VersaMax, que proporciona 15 entradas de corriente de un solo extremo con una resolución de 15 bits.

Presupuesto

• Número de pieza: IC200ALG264E

• Series: VersaMax

• Tipo de Producto: Módulo de Entrada Analógica de Corriente

• Canales: 15 de un solo extremo

• Rango Actual: 4-20 mA, 0-20 mA

• Tasa de actualización: 7.5 ms

• Respuesta del filtro de entrada: 24 Hz ±20%

• Consumo de energía: 100 mA del bus +5V

Características

• Configuración de entrada: 4-20 mA o 0-20 mA (seleccionable mediante jumper)

• Resolución: 15 bits

• Configurable por software: Estado predeterminado o mantener el último estado al perder energía

• Potencia: No requiere energía externa, pero los transceptores necesitan energía externa

• Indicadores LED: LED verde para la alimentación y la funcionalidad de campo

• Aislamiento: 250 VAC servicio continuo

Consejos de instalación

• Conexión: Utilice cable de par trenzado blindado para las conexiones de canales analógicos

• Conexión a tierra: Conecte a tierra el cable en el dispositivo fuente o módulo de E/S

• Configuración del Jumper: Jumper para seleccionar el rango de entrada (4-20 mA o 0-20 mA)

---
