F 6214

Resumen

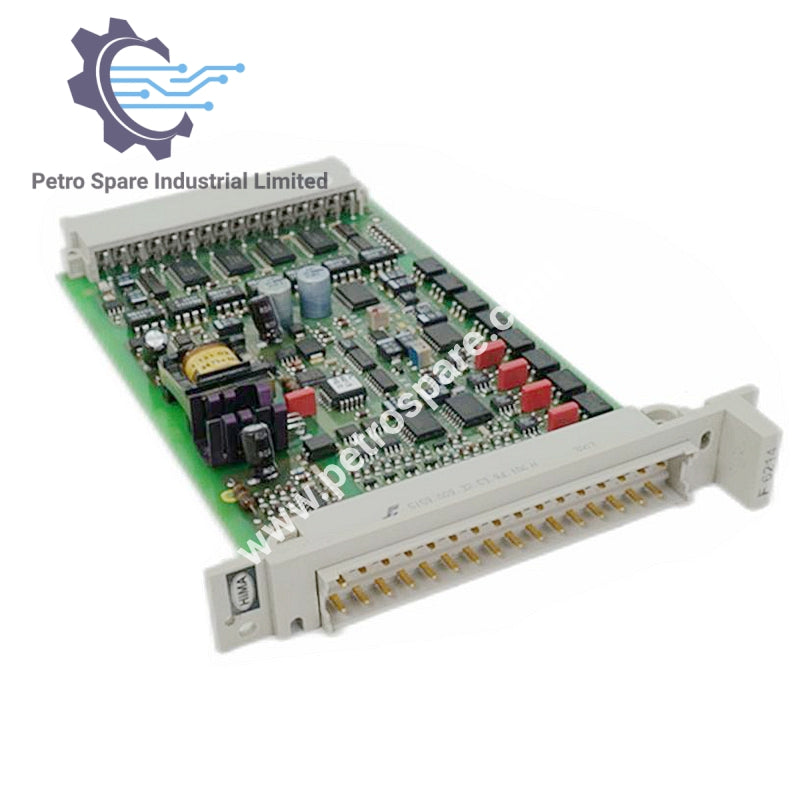

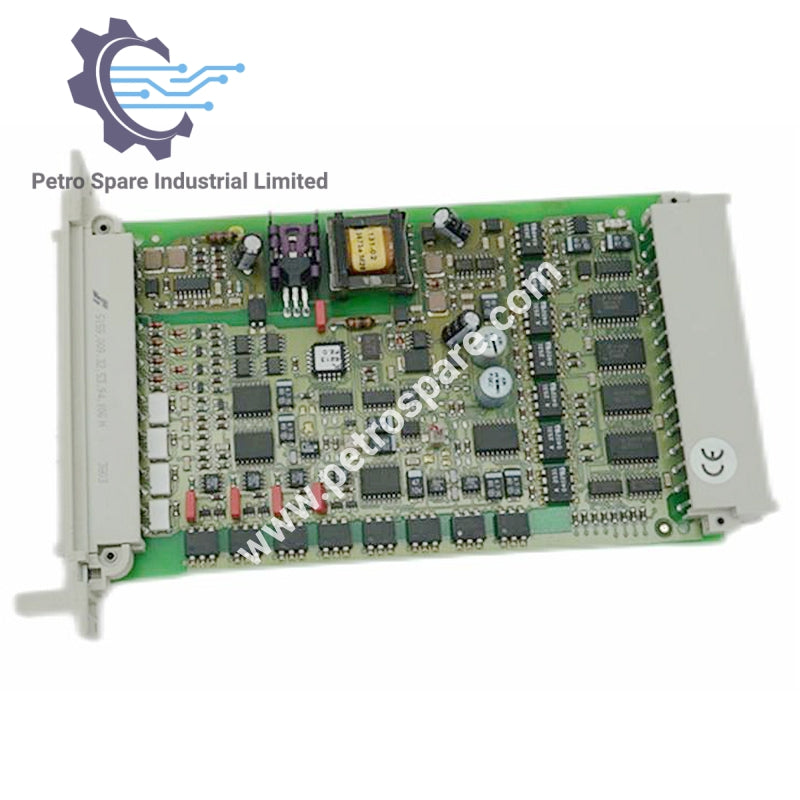

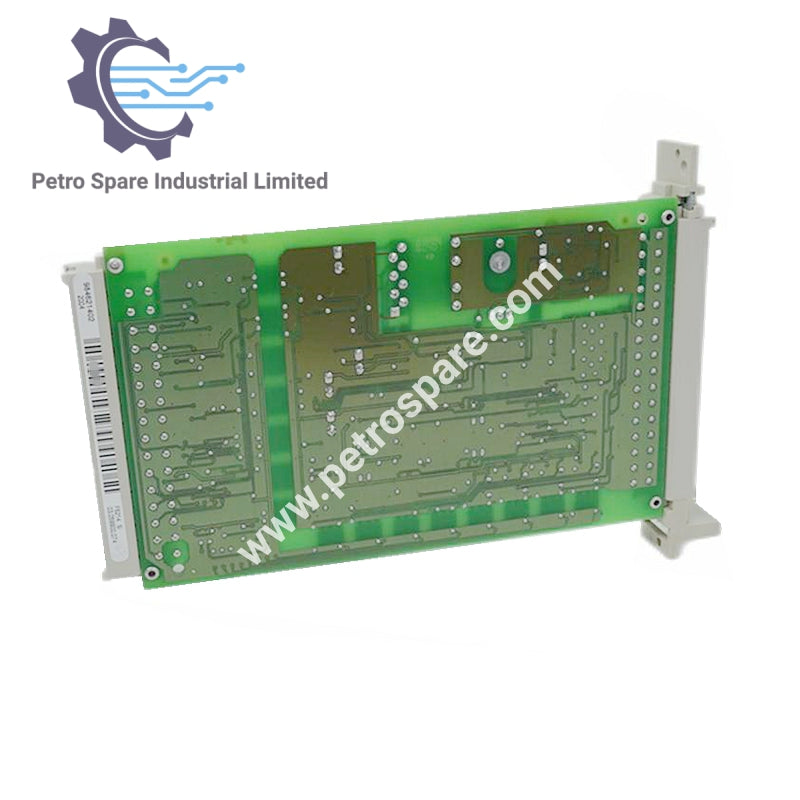

El HIMA F 6214 es un módulo de entrada analógica de 4 canales diseñado para aplicaciones relacionadas con la seguridad, que soporta transmisores de dos hilos y proporciona procesamiento de señal de alta resolución con aislamiento de seguridad.

Especificaciones

• Voltaje de Entrada: 0...1/5/10 V
• Entrada de Corriente: 0...20 mA
• Resolución: 12 bits
• Clase de Requisito: AK 1...6

Características

• Suministro para Transmisor: 25 V...20 V, 0...22 mA
• Corriente de Cortocircuito: 25 mA
• Impedancia de Carga: Máx. 900 Ohmios
• Resistencia Eléctrica: 250 V contra GND

Rendimiento

• Tiempo de Escaneo: Máx. 100 ms para 4 canales
• Error Básico: 0.2% a 25°C
• Error de Operación: 0.3% a 0...+60°C

Datos de Operación

• 5 V CC: 150 mA
• 24 V CC: 250 mA

Detalles Físicos

• Requisito de Espacio: 4 TE
• Resistencia de Entrada: 1 MOhm
• Constante de Tiempo del Filtro de Entrada: Aproximadamente 10 ms

---
