DS200TCEAG1A

Descripción general del producto

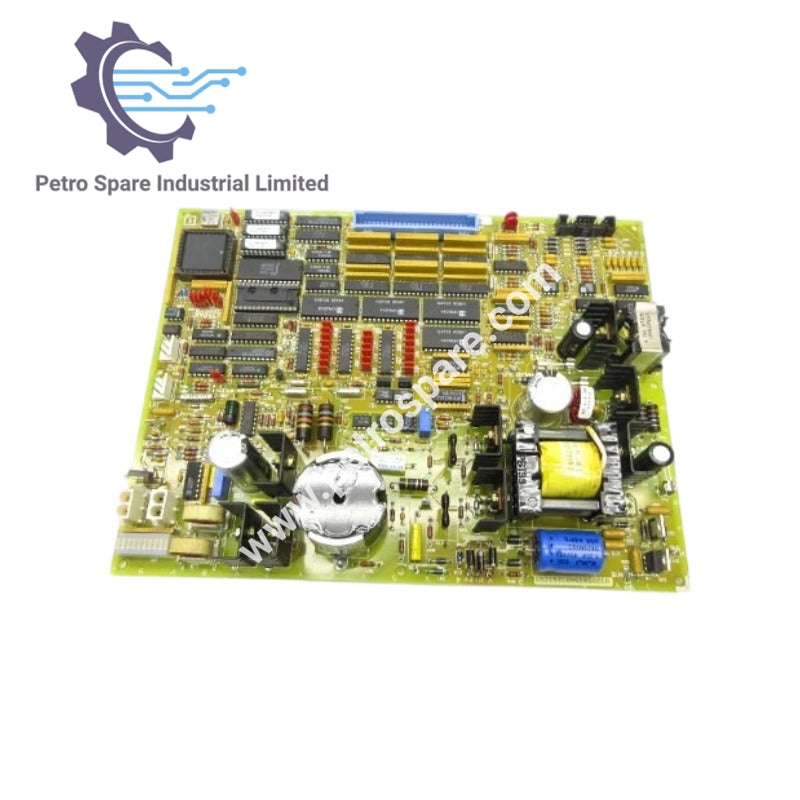

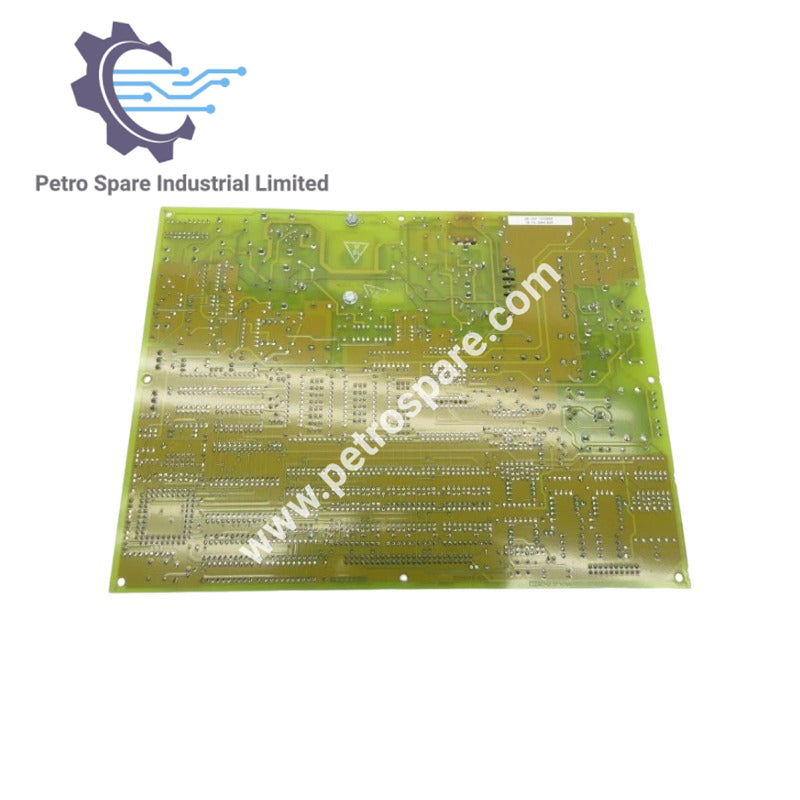

La DS200TCEAG1A es una tarjeta de sobrevelocidad de emergencia GE Mark V (procesador de protección) que protege la turbina mediante circuitos de protección de alta velocidad, procesa señales para la sincronización, la detección de llama y la velocidad del eje, y se interconecta con las tarjetas STCA y TCTG.

Funciones principales

• Señales escaladas y acondicionadas enviadas a la tarjeta STCA a través de IONET
• Envía señales de disparo de emergencia a la TCTG (tarjeta de disparo de la turbina)
• Sistema de votación por relés para las decisiones de disparo

Conectores

• J7: Conector de alimentación de la tarjeta TCEA
• JK: Conector de señales de la tarjeta TCEB
• JL: Conector de señales de disparo de la tarjeta TCTG
• JW: Conector de señales de detección de llama de la tarjeta TCEB
• JX1 / JX2: Conectores de señales IONET conectados en cadena

---
