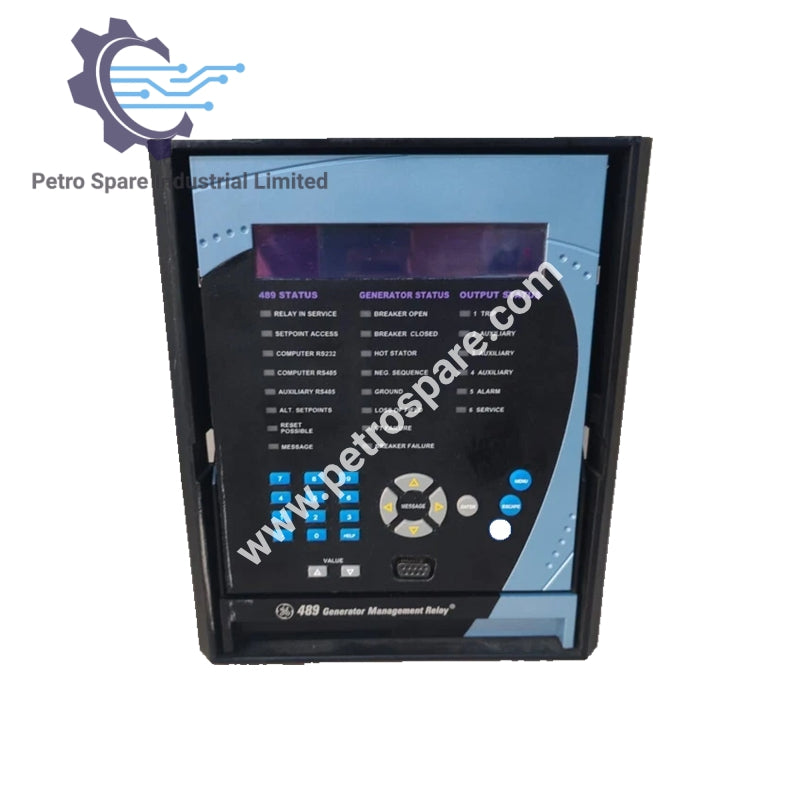

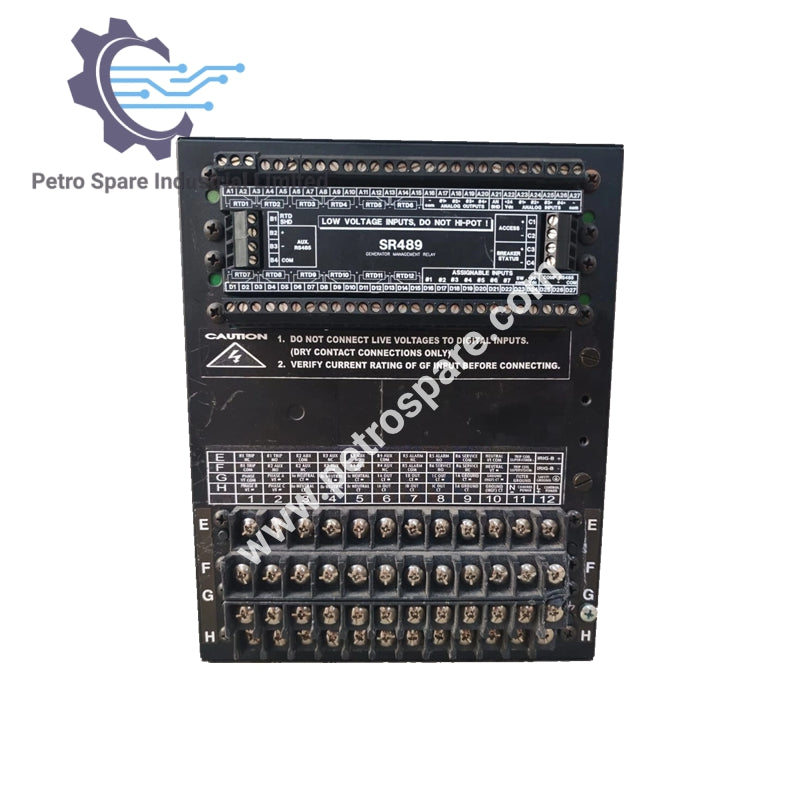

SR489-P5-LO-A20-E

Descripción

El SR489-P5-LO-A20-E de GE Multilin es un relé de gestión de generadores diseñado para funciones avanzadas de protección, incluyendo sobrecorriente, condiciones fuera de línea y energización inadvertida. Cuenta con curvas programables, temporización precisa y niveles de disparo flexibles.

Alarma de Sobrecorriente

• Nivel de Disparo: 0.10–1.50 × FLA (pasos de 0.01, corriente promedio de fase)

• Retardo de Tiempo: 0.1–250.0 s (pasos de 0.1 s)

• Precisión de Disparo: Coincide con las entradas de corriente de fase

• Precisión de Temporización: ±100 ms o ±0.5%

Sobrecorriente Fuera de Línea

• Nivel de Disparo: 0.05–1.00 × CT (pasos de 0.01, cualquier fase)

• Retardo de Tiempo: 3–99 ciclos (pasos de 1 ciclo)

• Precisión de Disparo: Coincide con las entradas de corriente de fase

• Precisión de Temporización: ±50 ms a 50/60 Hz

Energización Inadvertida

• Señal de Armado: Basada en subtensión o estado del interruptor

• Nivel de Disparo: 0.05–3.00 × CT (pasos de 0.01, cualquier fase)

• Retardo de Tiempo: Sin retardo intencional

• Precisión de Disparo: Coincide con las entradas de corriente de fase

• Precisión de Temporización: ±50 ms a 50/60 Hz

Sobrecorriente de Fase

• Restricción de Voltaje: Característica fija programable

• Nivel de Disparo: 0.15–20.00 × CT (pasos de 0.01, cualquier fase)

• Formas de Curva: ANSI, IEC, IAC, Flexcurve, Tiempo Definido

• Retardo de Tiempo: 0.000–100.000 s (pasos de 0.001 s)

• Precisión de Disparo: Coincide con las entradas de corriente de fase

• Precisión de Temporización: ±50 ms a 50/60 Hz o ±0.5%

Sobrecorriente de Secuencia Negativa

• Nivel de Disparo: 3–100% FLA (pasos de 1%)

• Forma de Curva: I²t (k-definida), alarma de tiempo definido

• Retardo de Tiempo: 0.1–100.0 s (pasos de 0.1 s)

• Precisión de Disparo: Coincide con las entradas de corriente de fase

• Precisión de Temporización: ±100 ms o ±0.5%

---
