ST-4214

Descripción general

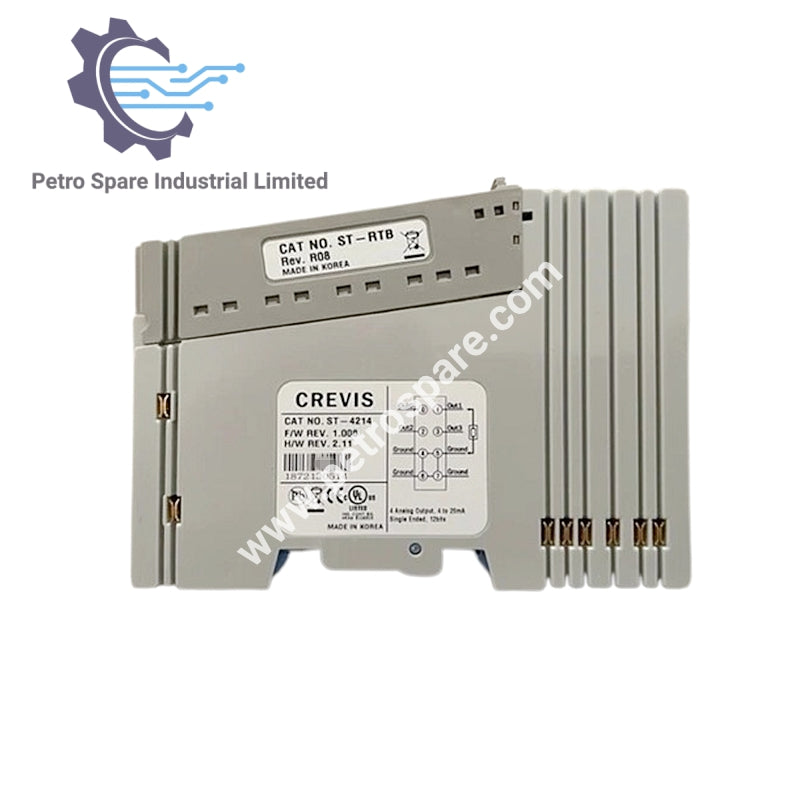

Módulo de salida analógica GE Fanuc ST-4214 RSTi proporciona capacidad de salida analógica de 4 canales con un rango de 4–20 mA y resolución de 12 bits. Ofrece un rendimiento estable, aislamiento por fotocoplador y diseño compacto para sistemas de automatización industrial.

Especificaciones de salida

• Salidas por módulo: 4 canales, simple extremo

• Indicadores: 1 indicador verde/rojo de estado Fn-Bus

• Resolución: 12 bits, 3.9 µA/bit

• Rango de corriente de salida: 4–20 mA

• Formato de datos: entero de 16 bits (complemento a 2)

• Error del módulo: ±0.1% de escala completa a 25°C, ±0.3% de escala completa a 0°C/60°C

• Resistencia de carga: ≤500 Ω

• Tipo común: 4 comunes, la alimentación de campo 0 V es común (AGND)

Alimentación y aislamiento

• Disipación de potencia: ≤60 mA a 5 VDC

• Aislamiento: E/S a lógica mediante fotocoplador

• Alimentación de campo: No aislada

Especificaciones de cableado

• Cable de E/S: ≤2.0 mm

Especificaciones mecánicas

• Peso: 70 g

• Tamaño del módulo: 12 × 99 × 70 mm

---
