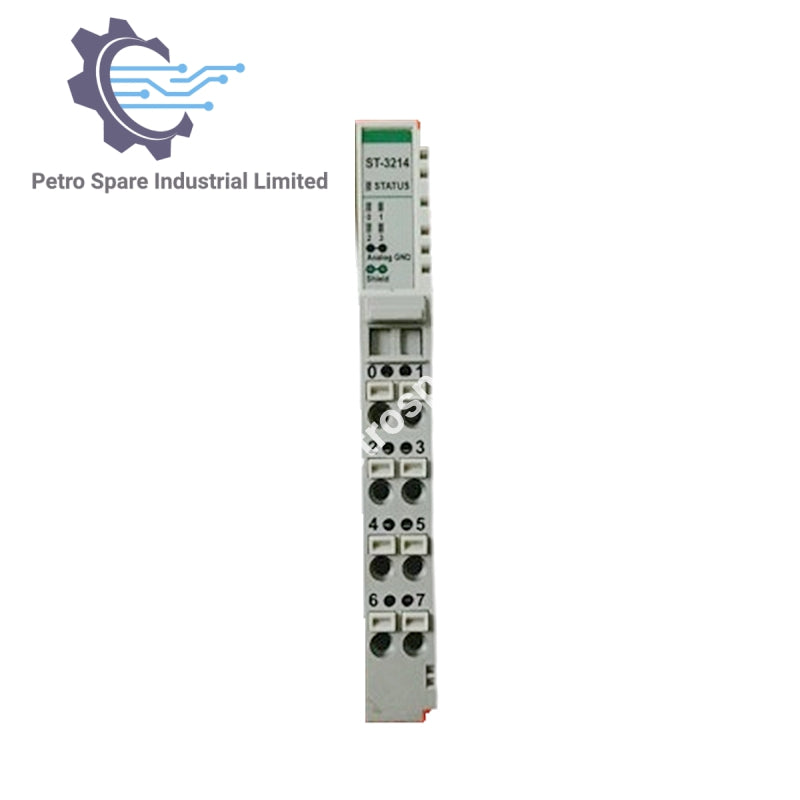

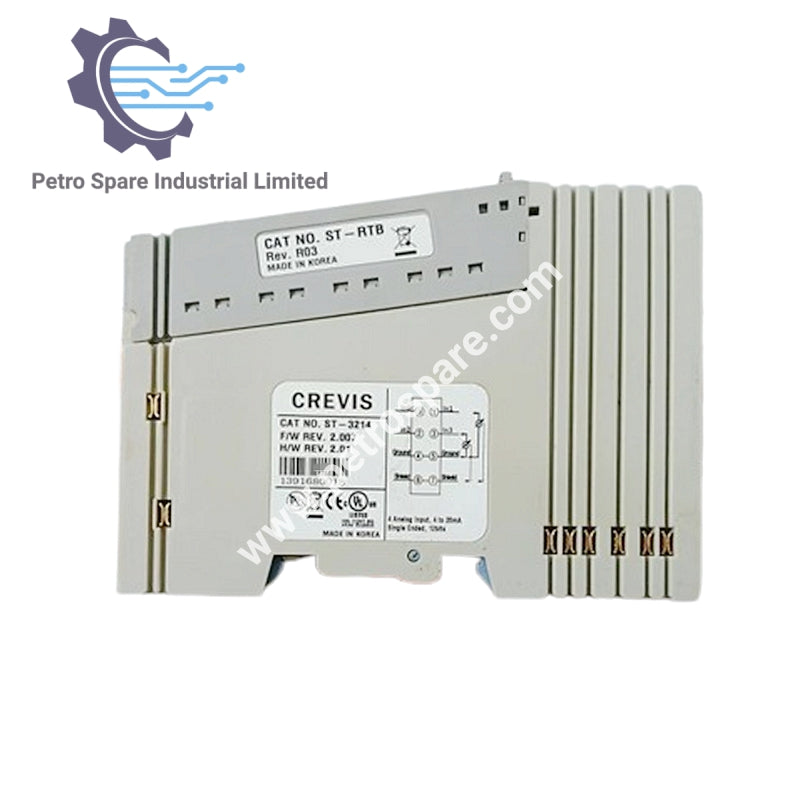

ST-3214

Descripción general

Módulo de entrada analógica GE Fanuc ST-3214 RSTi proporciona capacidad de entrada analógica de 4–20 mA con resolución de 12 bits. Soporta diagnósticos, conversión estable y aislamiento por fotocoplador para sistemas de automatización industrial.

Especificaciones de entrada

• Número de entradas: 4 canales, unipolares, no aislados entre canales

• Indicadores: 4 estados verde/rojo, 1 estado Fn-Bus verde/rojo

• Resolución: 12 bits, 3.9 µA/bit

• Rango de corriente de entrada: 4–20 mA

• Formato de datos: entero de 16 bits (complemento a 2)

• Error del módulo: ±0.1% de escala completa a 25°C, ±0.3% de escala completa a 0°C/60°C

• Impedancia de entrada: 1200 Ω

• Tiempo de conversión: 4 ms (todos los canales)

• Calibración: No requerida

Funciones de diagnóstico

• Canal abierto: <3 mA, datos = 0x8000

• Tipo común: 4 canales / 2 COM (común único)

Alimentación y aislamiento

• Fuente de alimentación: Desde la alimentación del sistema DC/DC

• Disipación de potencia: ≤165 mA a 5 VDC

• Aislamiento: E/S a lógica mediante fotocoplador

• Alimentación de campo: No conectada

---
