IC200MDL740L

Resumen del Módulo

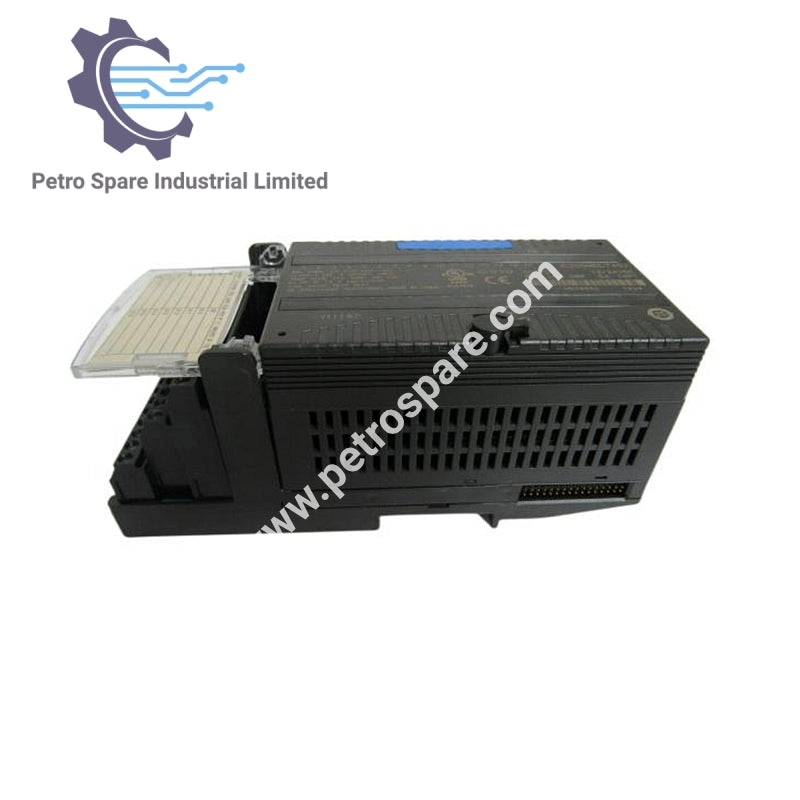

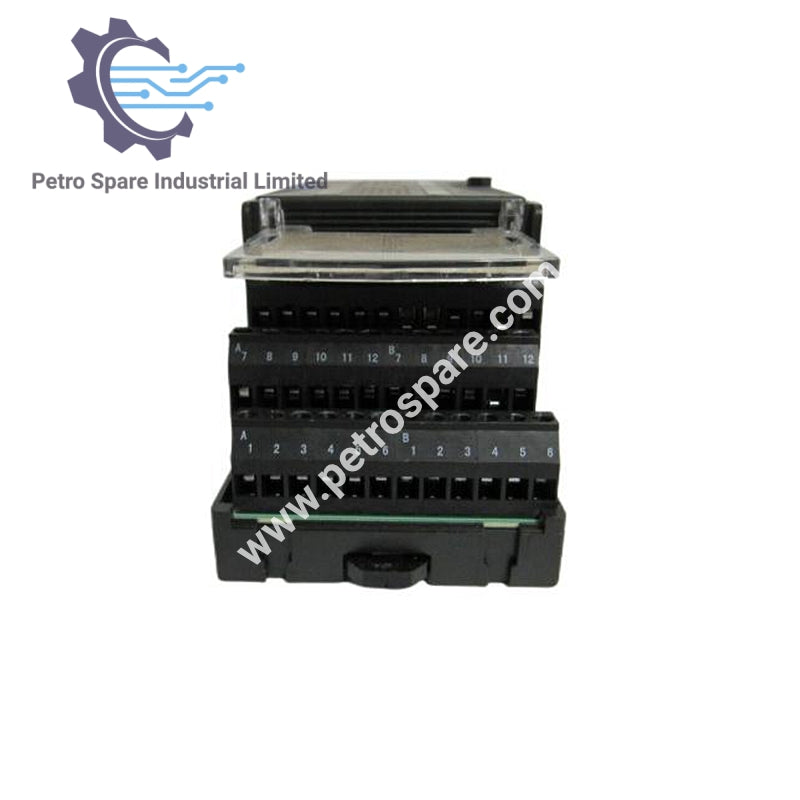

IC200MDL740L es un módulo de salida discreta GE Fanuc con 16 puntos de salida en un solo grupo.

Clasificaciones de Aislamiento

• Entrada del usuario a la lógica: Aislamiento óptico

• Aislamiento a tierra del chasis: Sí

• Aislamiento de grupo a grupo: 250 VAC continuo; 1500 VAC por 1 minuto

• Aislamiento punto a punto: No aplicable

Indicadores

• Un LED por punto de salida: Estado encendido/apagado

• LED FLD PWR: Indica presencia de alimentación de campo

• LED OK: Muestra el estado de alimentación del backplane

Especificaciones Eléctricas

• Consumo de corriente del backplane: 45 mA máx. a 5V de salida

• Fuente de alimentación externa: +10.2 a +30 VDC (nominal 12/24 VDC)

• Rango de voltaje de salida: +10.2 a +30 VDC

• Caída de voltaje: 0.3 V máx.

• Corriente de carga: 0.5 A máx. a 30 VDC (resistiva)

• Corriente de irrupción: 2.0 A máx. por 100 ms

• Corriente de fuga de salida: 0.5 mA máx. a 30 VDC

Rendimiento

• Tiempo de respuesta encendido: 0.2 ms máx.

• Tiempo de respuesta apagado: 1.0 ms máx.

Protección

• No hay fusible interno por punto de salida

---
