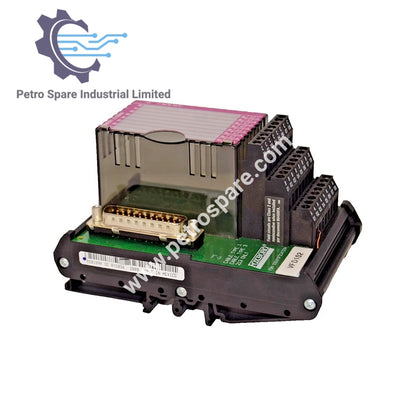

FBM201 P0916AA

Resumen del Producto

• Modelo: FBM201

• Número de pieza: P0916AA

• Tipo: Módulo de interfaz de entrada analógica 0 a 20 mA

Especificaciones físicas

• Peso (Compact FBM201): 185 g (6.5 oz) aproximado

• Peso del conjunto de terminación:

• Compresión: 181 g (0.40 lb) aproximado

• Terminal de anillo: 249 g (0.55 lb) aproximado

• Dimensiones (Compact FBM201):

• Altura: 130 mm (5.12 in)

• Ancho: 25 mm (0.98 in)

• Profundidad: 150 mm (5.9 in) incluyendo conectores de la placa base (139 mm / 5.46 in sin ellos)

Entrada y comunicación

• Canales: 8 aislados e independientes

• Rango de entrada (cada canal): 0 a 20 mA cc

• Impedancia de entrada del canal: 61.5 Ω nominal

• Conversión A/D: Convertidor Sigma-Delta independiente por canal

• Período de integración: Configurable por software

• Comunicación: Se comunica con FCM o FCP a través de módulo Fieldbus redundante de 2 Mbps

Precisión y rendimiento

• Precisión analógica (incluye linealidad): ±0.03% del rango

• Coeficiente de temperatura: ±50 ppm/ºC

• Rechazo en modo común: >100 dB a 50 o 60 Hz

• Rechazo en modo normal: >95 dB a 50 o 60 Hz

• Distancia de cableado del dispositivo de campo: Limitada por el voltaje de cumplimiento (22.8 V cc), resistencia del cable y caída de voltaje del dispositivo

---
