MMS 6220

Resumen

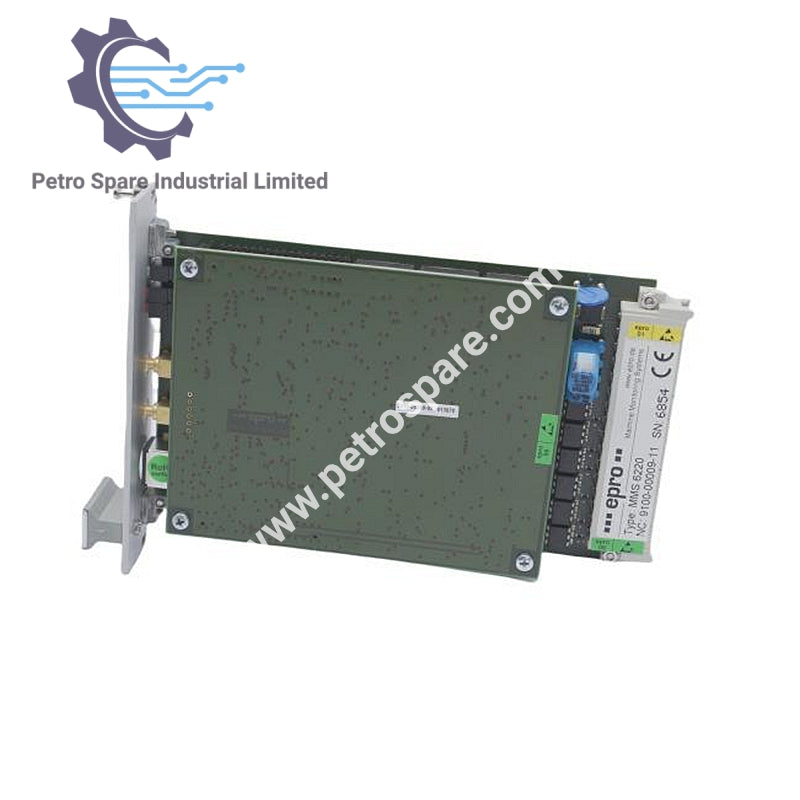

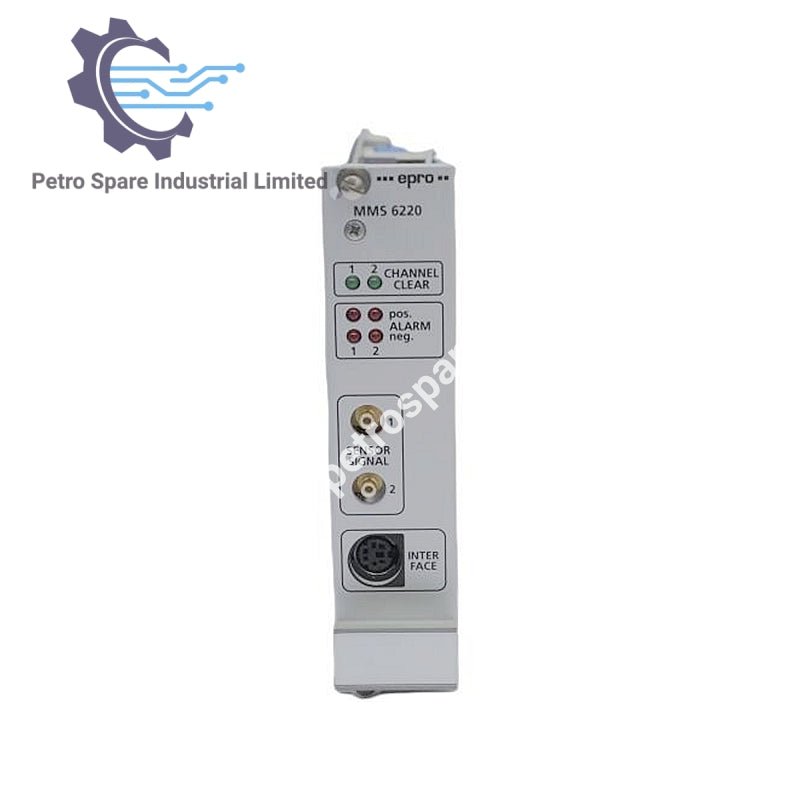

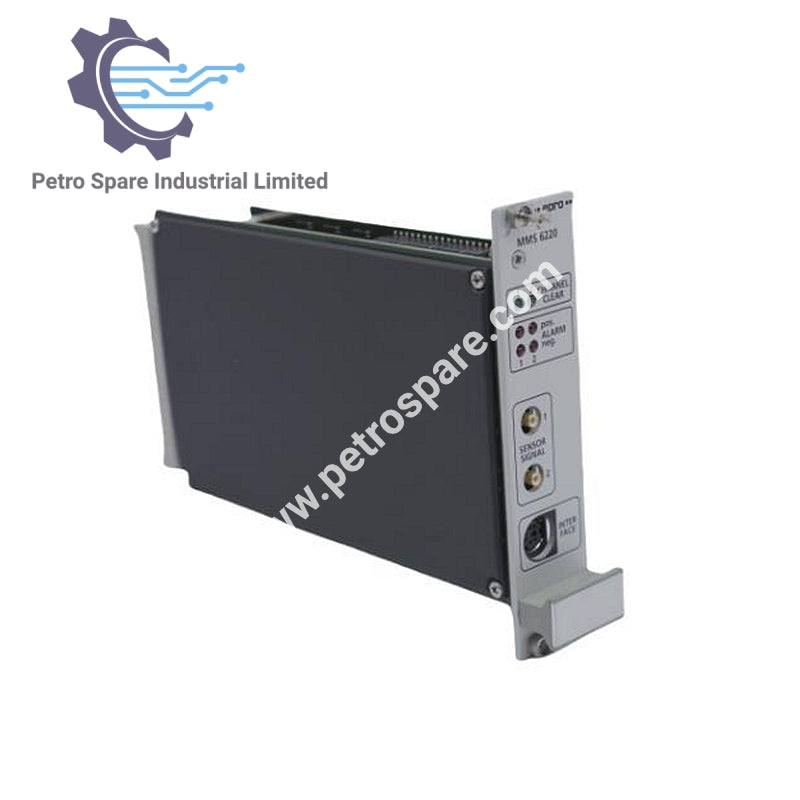

MMS 6220 es un monitor de excentricidad de doble canal Emerson Epro para la medición precisa de la excentricidad del eje en turbinas y maquinaria rotativa.

Entradas del sensor

• Canales: 2 entradas independientes de corriente de Foucault

• Tipo: Diferencial, galvanicamente aislado

• Impedancia de entrada: ≥100 kΩ

• Rango de voltaje: -1 a -23 V DC

• Rango de frecuencia: 0.017–70 Hz (1.02–4200 rpm)

• Rango de señal: 0–400 mV pico (mín), 0–8000 mV pico (máx)

Entradas de control

• Entrada de pulso clave: 1 pulso por revolución, lógica de 24 V

• Resistencia de entrada: ≥30 kΩ

• Duración del pulso: Mín. 10 µs, activado por flanco

• Entradas de voltaje: 2 canales, 0–10 V, resolución de 10 bits

Fuente de alimentación

• Redundancia: Dos entradas desacopladas mediante diodos, se requiere al menos una

• Voltaje: 18–31.2 V DC (IEC 654-2, clase DC4)

• Consumo de energía: Máx. 6 W (250 mA a 24 V)

• Capacidad del sistema: Hasta 31 módulos / 62 canales por bus RS-485

Dimensiones y peso

• Ancho: 30.0 mm (6 TE)

• Altura: 128.4 mm (3 HE)

• Longitud: 160.0 mm

• Peso neto: ~320 g

---
