DS200VPBLG1AEE

Descripción

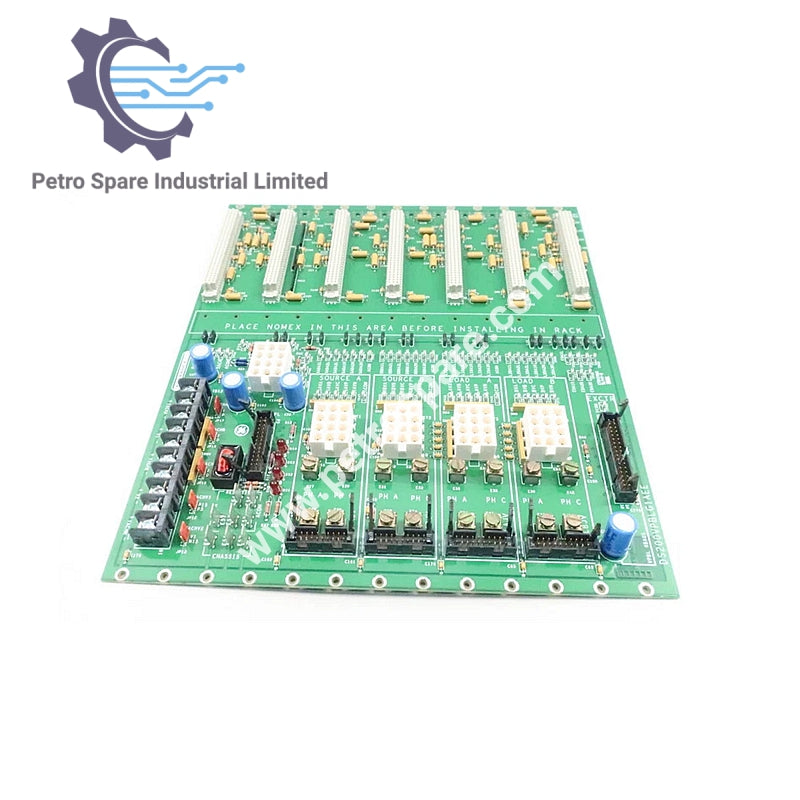

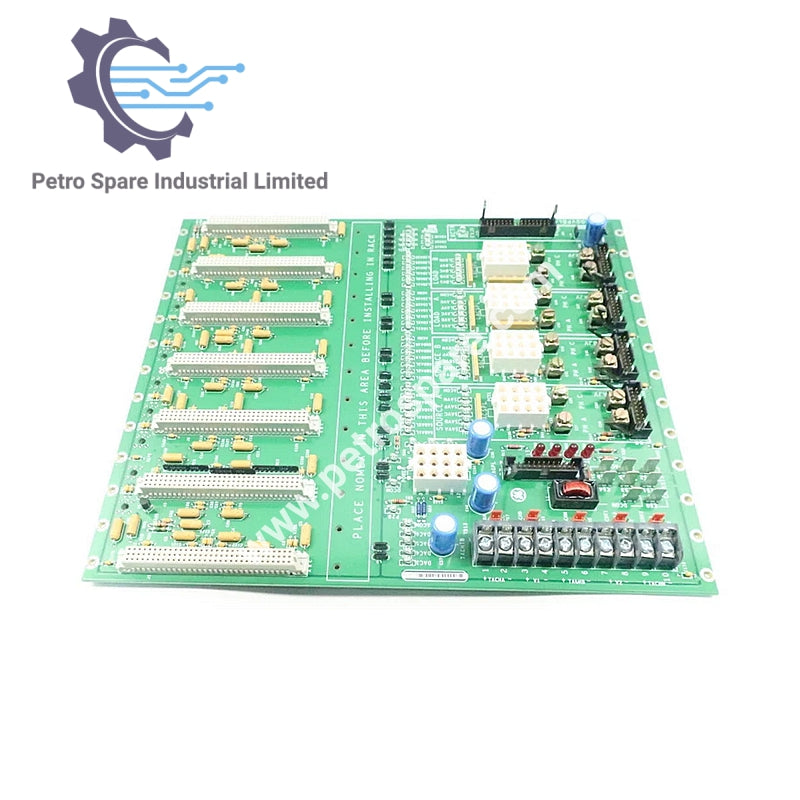

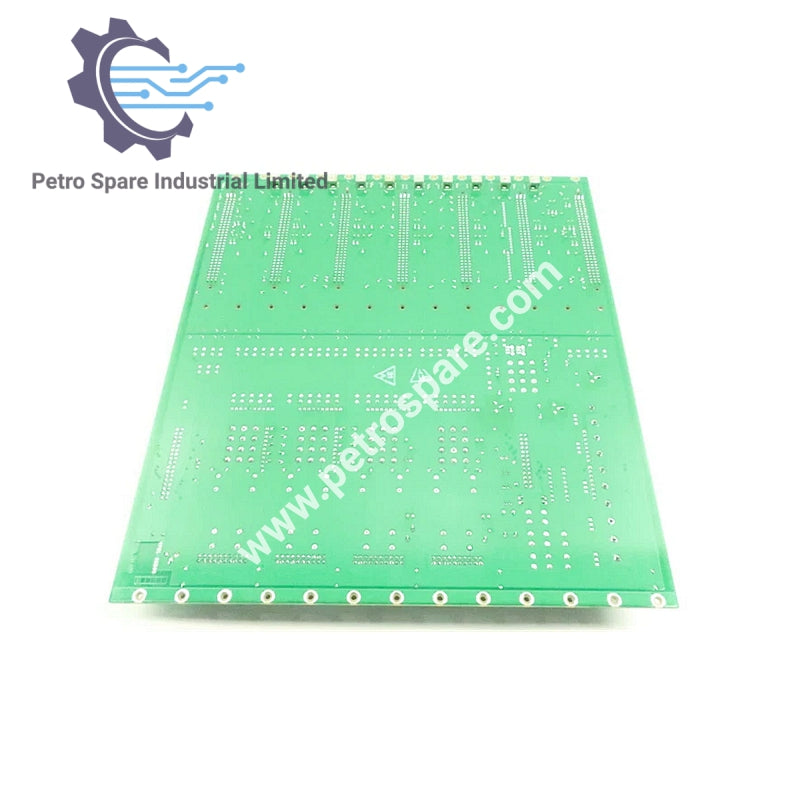

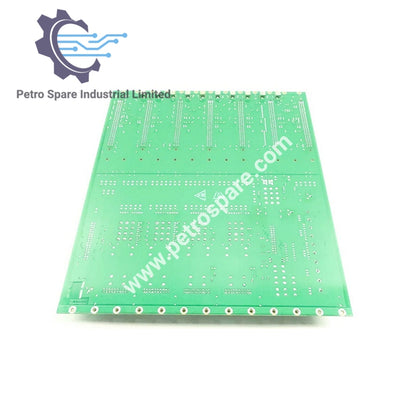

La DS200VPBLG1AEE es una tarjeta backplane VME de la serie LCI de GE. Sirve como el backplane para las secciones J2 y J3 de la jaula de tarjetas.

Información General

• Fabricante: General Electric (GE)

• Tipo de Producto: Tarjeta Backplane VME

• Serie: LCI

• Código de Tarjeta: VPBL

Sección J2

• En ranura J1: Tarjeta de Control de Procesador de Señal Digital (DS200 DSPC) con tarjetas hijas

• En ranura J3: Extensor de E/S con tarjetas hijas

• En ranuras J5, J7, J9: Hasta tres Tarjetas de Distribución de Puertas y Estado (DS200 FCGD)

• En ranura J11: Una tarjeta excitadora

• Ranuras J12, J13: Ranuras de repuesto

• La ID de ranura (excepto la Ranura 1) está cableada directamente en el conector P2

• Sólo las señales de control (por ejemplo, reloj de 16 MHz) terminan en los extremos del bus digital

• Fila B del conector J2: Conectada sólo a P5 y DCOM

Sección J3

• Para conexiones externas no adecuadas para los frentes de tarjeta

• Soporta conexiones CT y resistor de carga

• Interfaz con DS200 NATO (Tarjeta de Retroalimentación de Escalado de Voltaje)

• Proporciona conexiones de energía al backplane

• Equipado con conectores stab para esquemas de puesta a tierra

---
