DS200SHVMG1A

Resumen

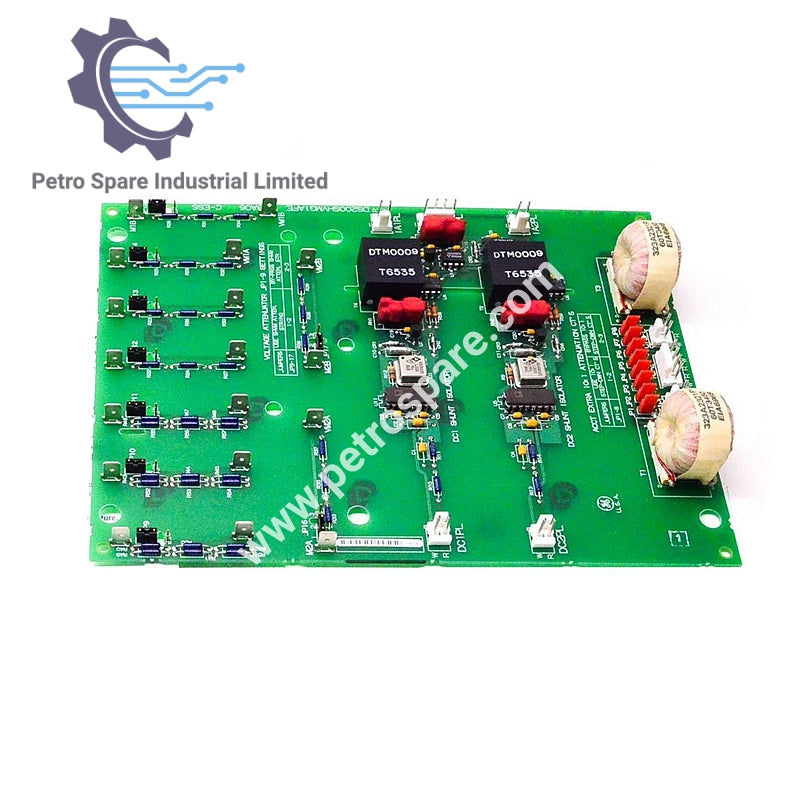

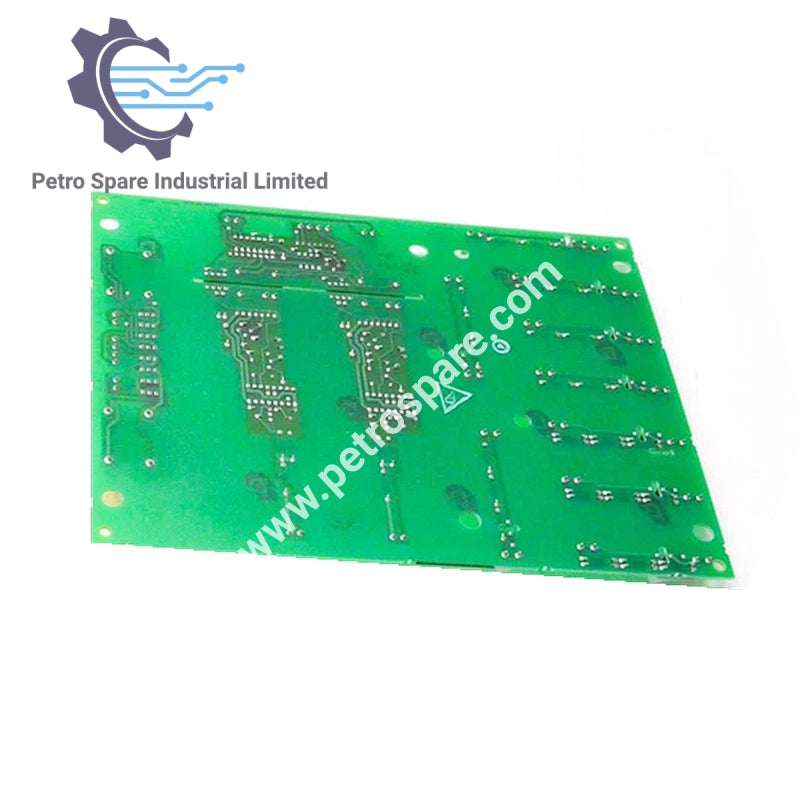

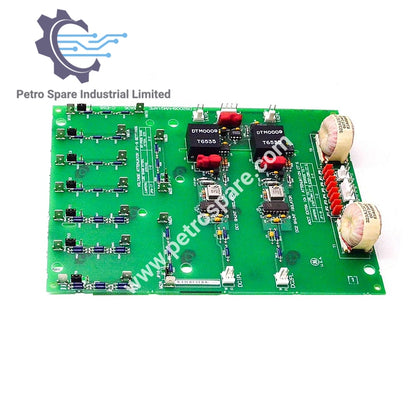

La GE DS200SHVMG1A es una placa de interfaz de alto voltaje utilizada en sistemas de control de turbinas de la Serie Mark V. Convierte señales de voltaje de derivación en salidas de frecuencia diferencial y proporciona atenuación configurable para corrientes de línea AC.

Capacidades funcionales

• Conversión de señales:

  • Convierte señales de derivación de -500 mV a +500 mV en salidas de frecuencia de 0 a 500 kHz

  • Los circuitos del Oscilador Controlado por Voltaje (VCO) manejan la conversión usando derivaciones DC flotantes

• Enrutamiento de salida:

  • Envía señales convertidas a las placas DCFB, SDCI o a la tarjeta PCCA

• Atenuación de corriente AC:

  • Atenuación 10:1 mediante transformadores de corriente

  • La atenuación es seleccionable por el usuario mediante 17 puentes a bordo

  • Guías de rango de voltaje:

    • 240–600 V: atenuadores omitidos

    • 601–1000 V: atenuadores incluidos

Componentes de hardware

• Componentes estándar:

  • Condensadores

  • Diodos

  • Rectificadores

• Protección de voltaje:

  • Recubrimiento protector de PCB

  • Anillos aislados sobre orificios de montaje perforados en fábrica

  • Diseñado para entornos sensibles a la electricidad estática

---
