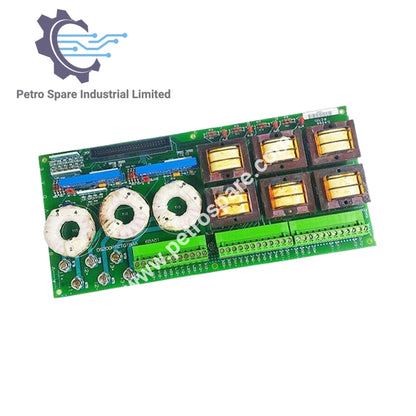

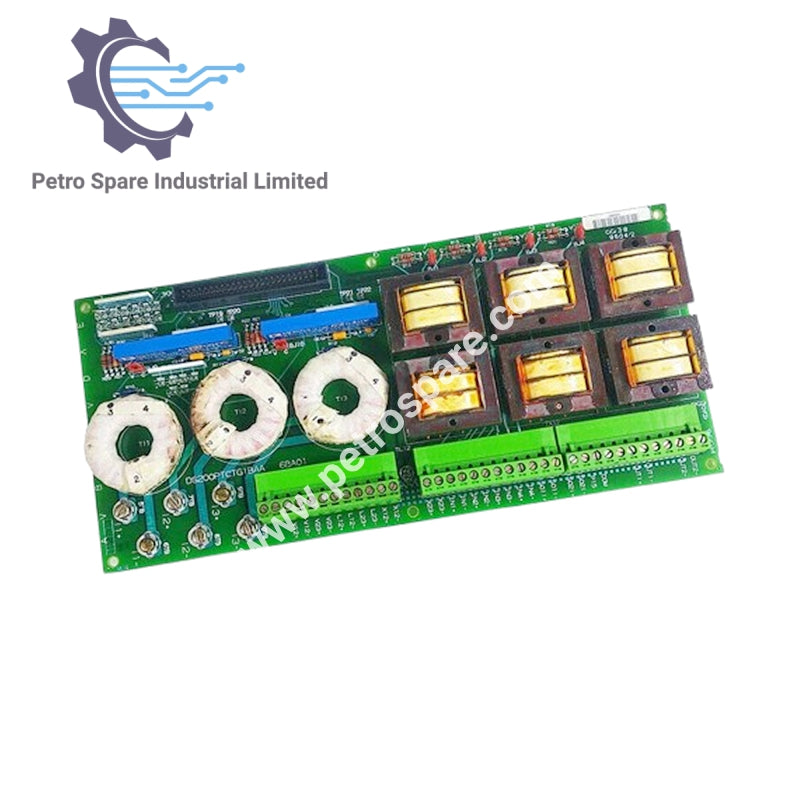

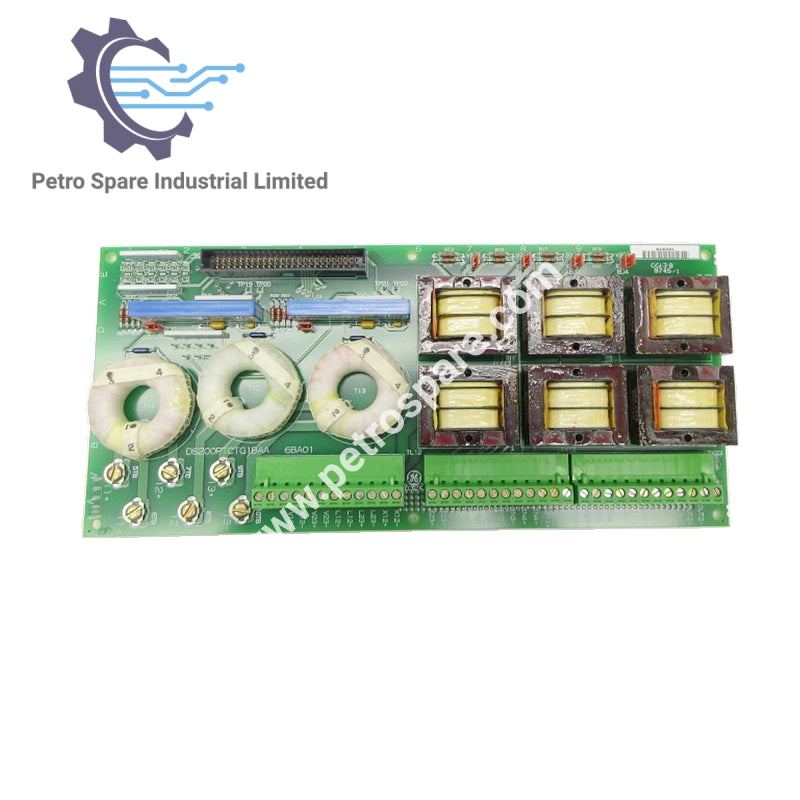

DS200PTCTG1BAA

Resumen del producto

La GE DS200PTCTG1BAA es una tarjeta acondicionadora de señales diseñada para la Serie Mark V. Funciona como interfaz de transformador de potencial/transformador de corriente, escalando y aislando señales PT y CT mientras soporta entradas y salidas auxiliares de bajo voltaje para sistemas de accionamiento.

Descripción funcional

• Compatibilidad de serie: Mark V

• Función: Escala y aísla señales PT y CT; proporciona E/S auxiliar para señales de accionamiento de bajo voltaje

• Componente asociado: La placa TCCB acepta transformadores de aislamiento secundarios mediante conector JKK

• Componentes limitadores de voltaje: Incluye rectificadores, condensadores, diodos y circuitos integrados

Características de hardware

• Bloque de terminales: 1 bloque con terminales para 72 cables de señal

• Conector: 1 × conector de 50 pines

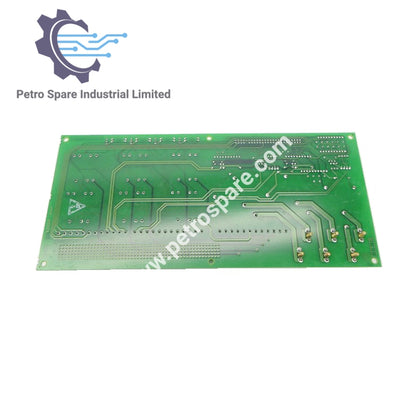

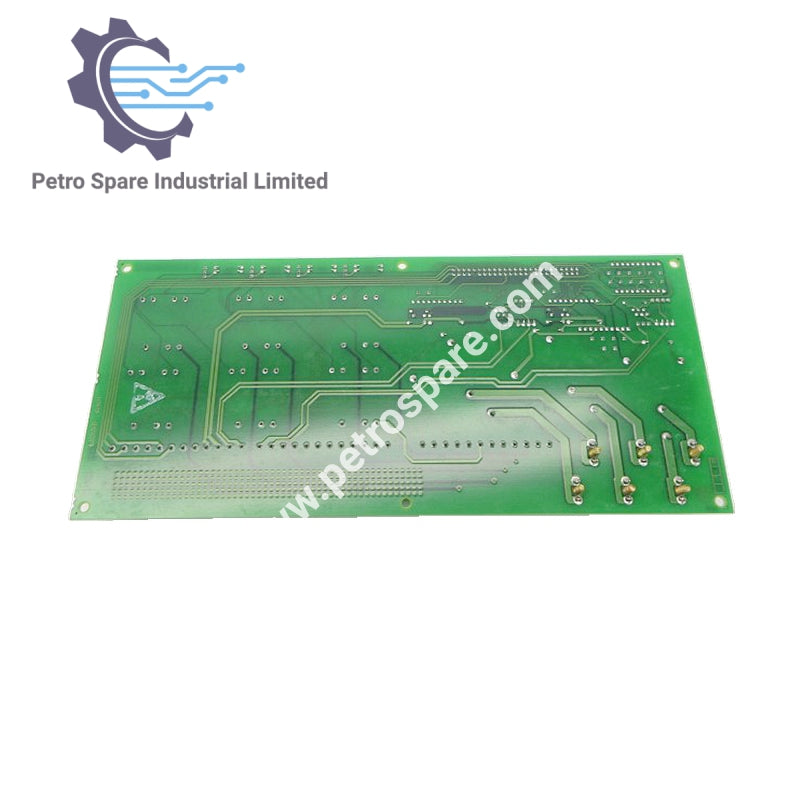

• Tipo de placa: PCB de doble cara con componentes en ambas superficies

• Características de montaje: Bordes moldeados con pestañas/recortes para instalación

• Elementos adicionales:

  • Orificios perforados en fábrica con anillos conductores

  • Resistencias bobinadas

  • Indicador LED verde único

  • Condensador de alto voltaje

  • Códigos de identificación impresos

---
