Resumen

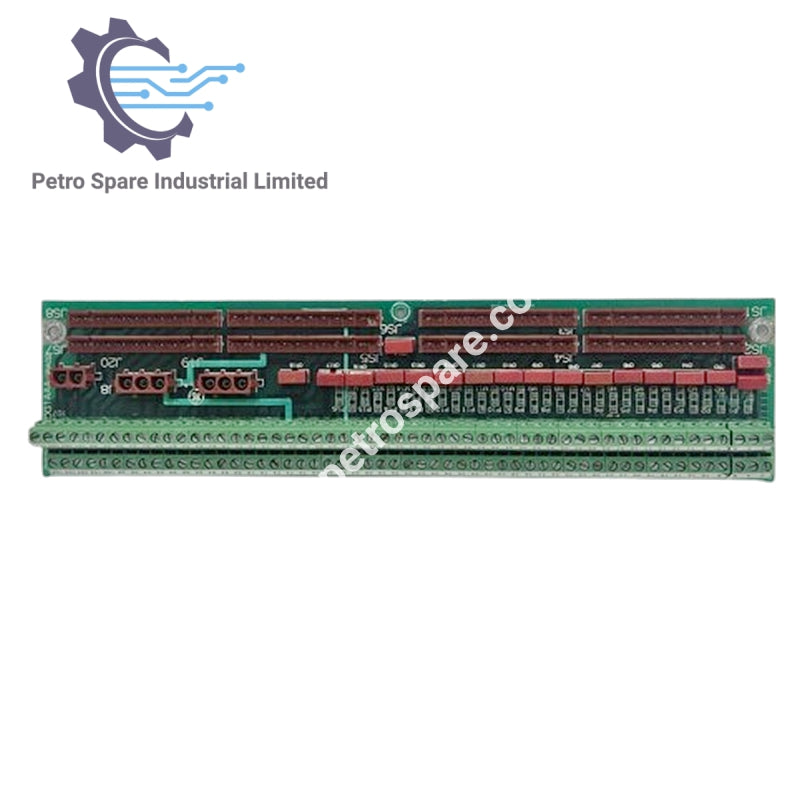

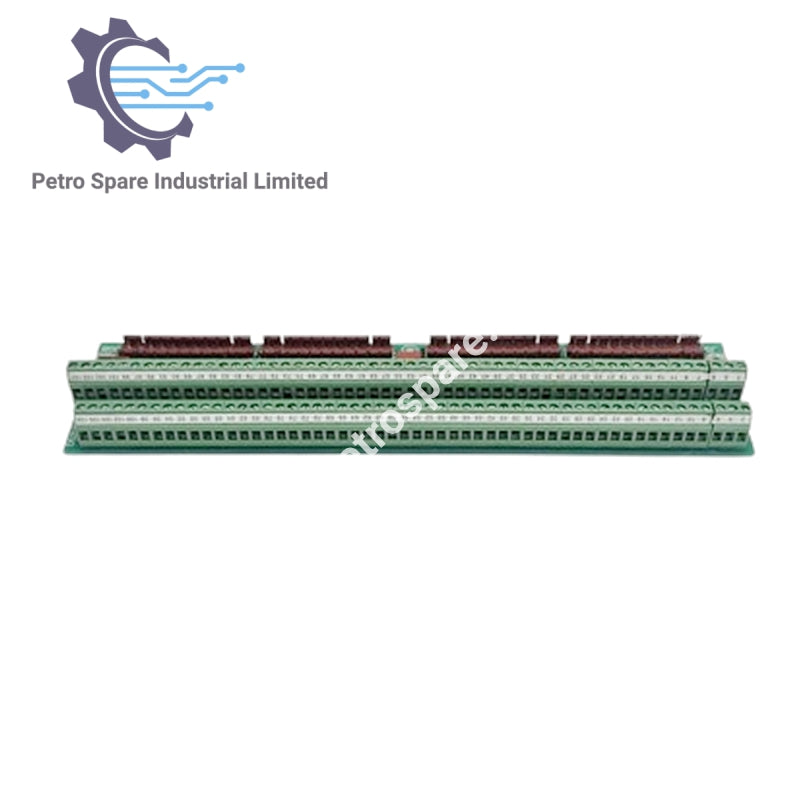

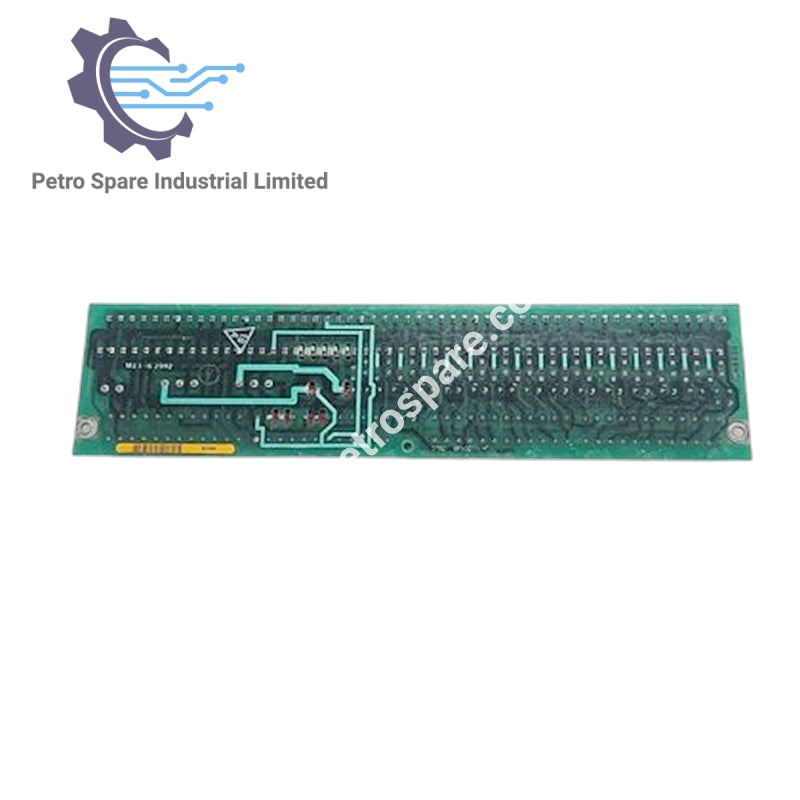

DS200DTBDG1A es un módulo de terminación de expansión de salida de contacto GE diseñado para el sistema Mark V, que proporciona capacidad extendida de terminación para salidas de contacto.
Configuración de terminales
-
Bloques terminales: 2
-
Terminales por bloque: 107
-
Puntos de prueba: Múltiples, etiquetados TP1–TPn para diagnósticos
Conectores
-
Conectores de 34 pines: 3 (J8, J19, J20)
-
Conectores de señal de relé: 8 (JS1–JS8)
-
Función: Interfaz con la placa TCRA y circuitos de salida de potencia
Componentes
-
Puentes: 2 para configuración
-
Puntos de prueba: Utilizados para mediciones diagnósticas calibradas
Aplicación
-
Sistema: GE Mark V
-
Función: Amplía la terminación de salida de contacto y la interfaz de señal
