BMXDDO1602H

Descripción del Producto

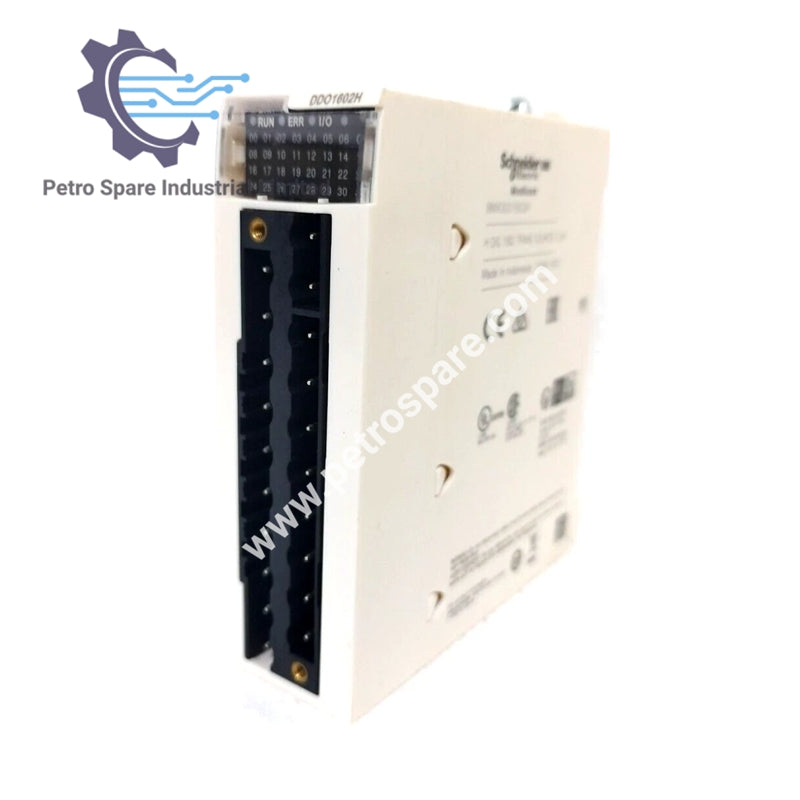

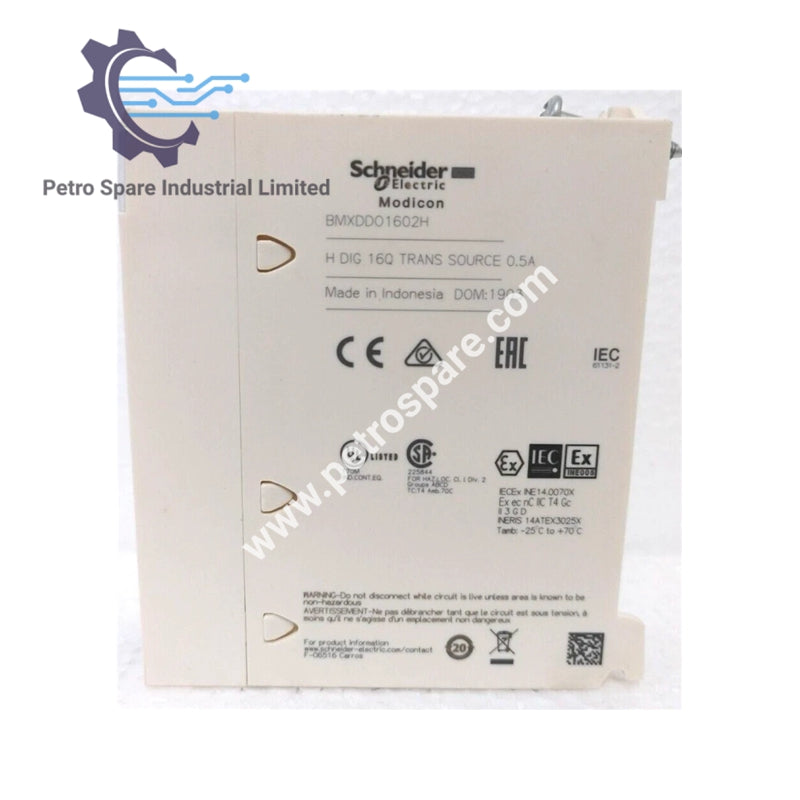

BMXDDO1602H es un módulo de salida discreta Modicon X80 diseñado para un funcionamiento fiable en entornos severos.

Especificaciones Técnicas

Salida:
• Número de salidas discretas: 16 (EN/IEC 61131-2)
• Lógica de salida discreta: Positiva
• Voltaje de salida discreta: 24 V (19…30 V DC)
• Corriente de salida discreta: 0.5 A
• Compatibilidad de salida: Entrada DC tipo 3 IEC 61131-2
• Corriente por canal: 0.625 A
• Corriente por módulo: <= 10 A
• Corriente de fuga: <= 0.5 mA en estado 0
• Voltaje residual [Ures]: 1.2 V en estado 1
• Tiempo de respuesta en salida: 1.2 ms
• Paralelismo de salidas: Sí, hasta 2

Protección:
• Protección externa contra cortocircuitos
• Protección contra sobrecarga
• Protección contra sobretensión
• Protección contra polaridad inversa (diodo montado en inversa)
• Protección contra sobrecarga de salida: Limitador de corriente, interruptor electrónico 1.5 In < Id < 2 In
• Protección contra sobretensión de salida: Diodo Transil
• Protección contra cortocircuito de salida: Fusible externo de 2 A

Eléctrico:
• Consumo típico de corriente: 79 mA a 3.3 V DC
• Disipación de potencia: <= 4 W
• Umbral de detección de voltaje: <14 V DC fallo preactuador, >18 V DC preactuador en estado 0
• Carga de tungsteno: <= 6 W
• Frecuencia de conmutación: 0.5/LI² Hz
• Impedancia de carga (óhmica): >48 Ω
• Confiabilidad MTBF: 392,285 h

Indicadores:
• 1 LED (verde) funcionamiento del módulo (RUN)
• 1 LED por canal (verde) diagnóstico de canal
• 1 LED (rojo) entrada/salida del módulo
• 1 LED (rojo) error del módulo (ERR)

Medio ambiente:
• Grado de protección IP: IP20
• Temperatura de operación: -25…70 °C
• Temperatura de almacenamiento: -40…85 °C
• Humedad relativa: 5…95 % sin condensación a 55 °C
• Altitud de operación: 0…2000 m; 2000…5000 m con factor de reducción
• Resistencia a vibraciones: 3 gn
• Resistencia a impactos: 30 gn
• Tratamiento protector: Recubrimiento conformado
• Características ambientales: Resistente a gases clase Gx, 3C4; Resistente al polvo clase 3S4; Resistente a la arena clase 3S4; Resistente a la sal nivel 2; Resistente a moho y esporas fúngicas clase 3B2

Certificaciones y Normas:
• Directivas: 2012/19/EU (WEEE), 2014/30/EU (EMC), 2014/35/EU (Baja Tensión)
• Certificaciones: RCM, CSA, CE, IEC-Ex, EAC, Marina Mercante, UL, ATEX
• Normas: EN 61000-6-2, EN 61010-2-201, EN 61000-6-4, EN 61131-2
• Resistencia dieléctrica: 1500 V AC salida/tierra y salida/lógica interna, 50/60 Hz, 1 min

Mecánico:
• Peso del producto: 0.12 kg

---
