DI831

Descripción general

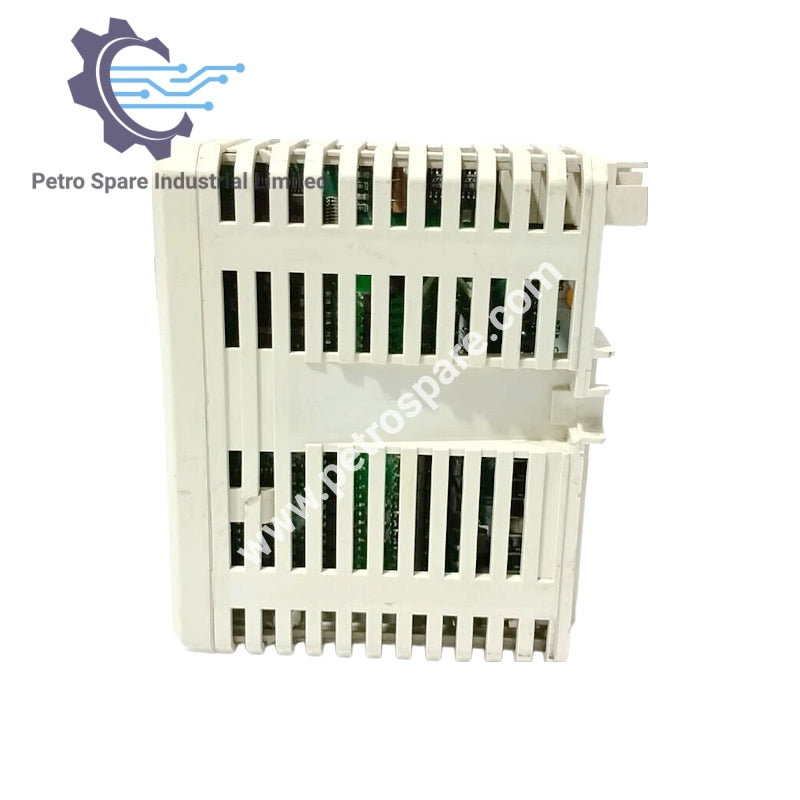

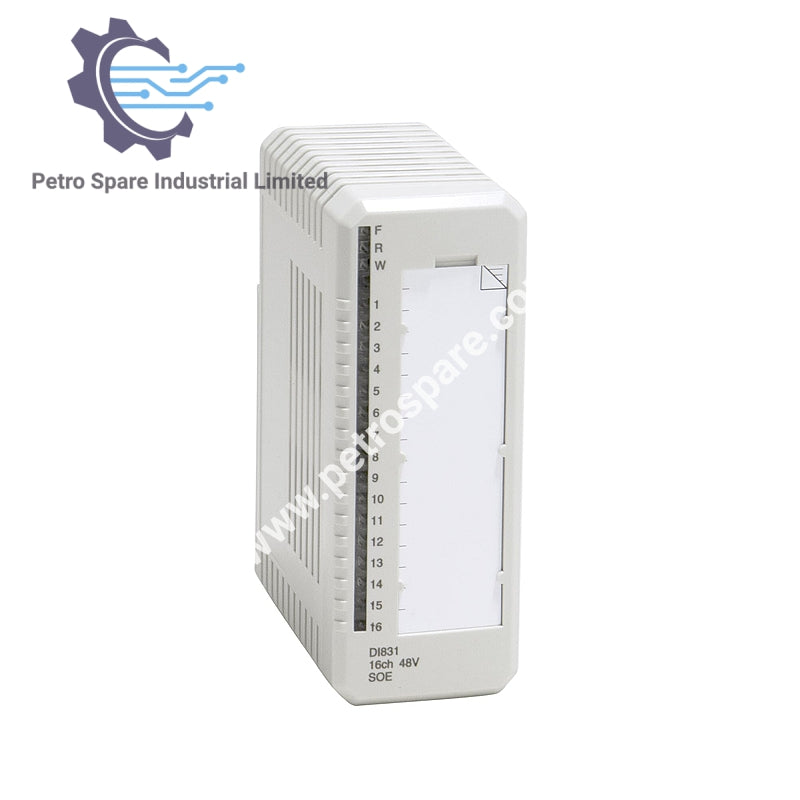

El DI831 de ABB es un módulo de entrada digital de 16 canales diseñado para el sistema S800 I/O.

Especificaciones de entrada

• Rango de voltaje de entrada ("0"): -60 a +10 V

• Rango de voltaje de entrada ("1"): 30 a 60 V

• Impedancia de entrada: 9.6 kΩ

• Aislamiento: Aislado por grupos de tierra

• Tiempos de filtro (digital, seleccionable): 0 a 100 ms

• Limitación de corriente: La alimentación del sensor puede limitarse por corriente mediante el MTU

Rendimiento

• Longitud máxima del cable de campo: 600 metros (656 yardas)

• Precisión de registro de eventos: -0.3 ms a +0.7 ms

• Resolución de registro de eventos: 0.4 ms

• Voltaje nominal de aislamiento: 50 V

• Voltaje de prueba dieléctrica: 500 V CA

• Disipación de potencia: Típ. 3.2 W

Consumo de corriente

• +5 V Modulebus: Típ. 100 mA, Máx. 120 mA

• +24 V Modulebus: 0 mA

Dimensiones

• Ancho: 45 mm (1.77”)

• Profundidad: 102 mm (4.01”), 111 mm (4.37”) incluyendo conector

• Altura: 119 mm (4.7”)

• Peso: 0.22 kg (0.48 lbs.)

---
