8C-PDILA1

Resumen

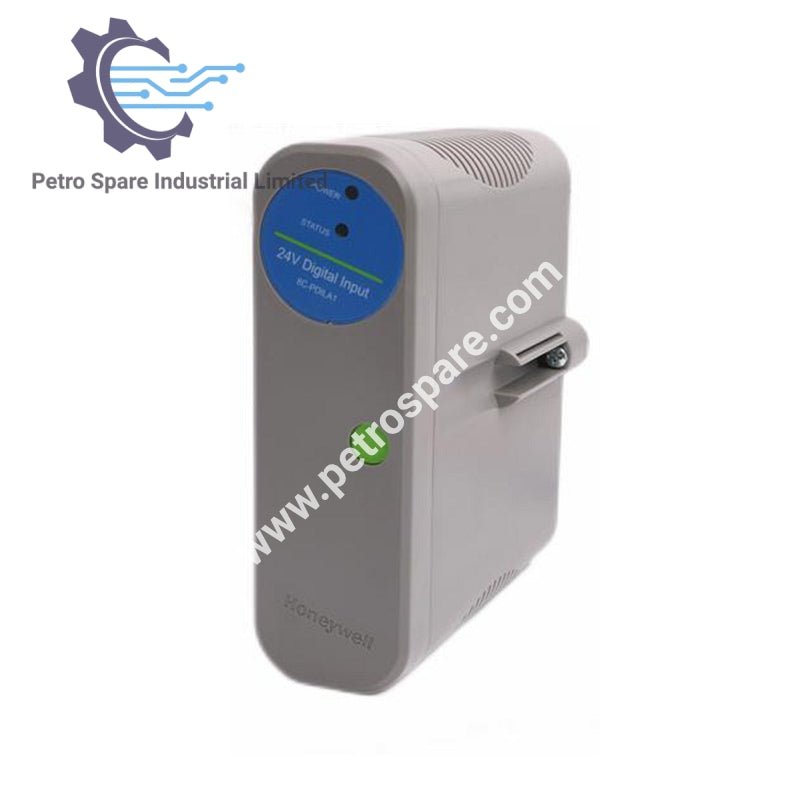

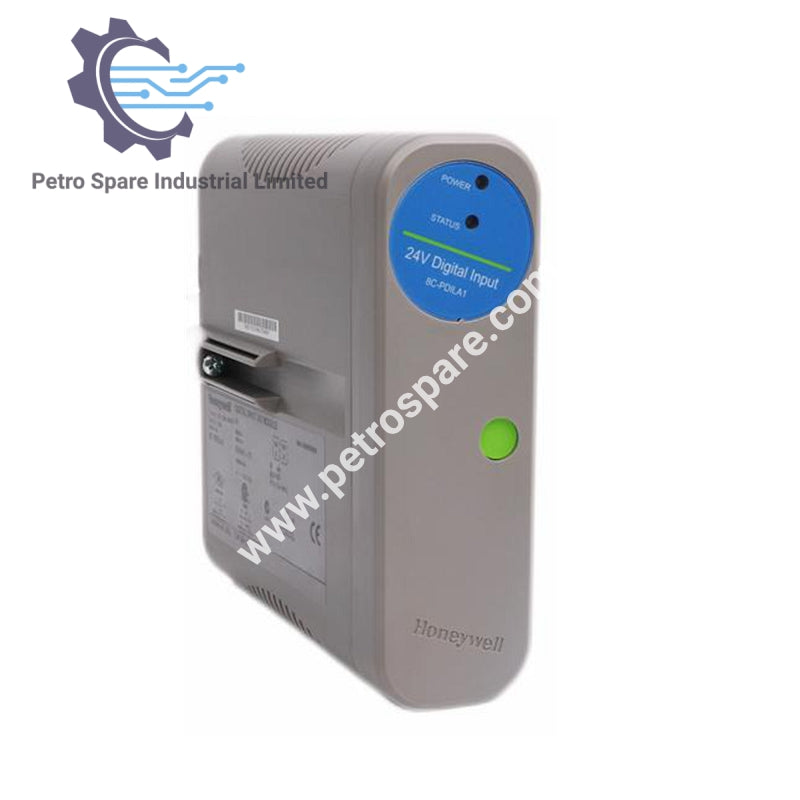

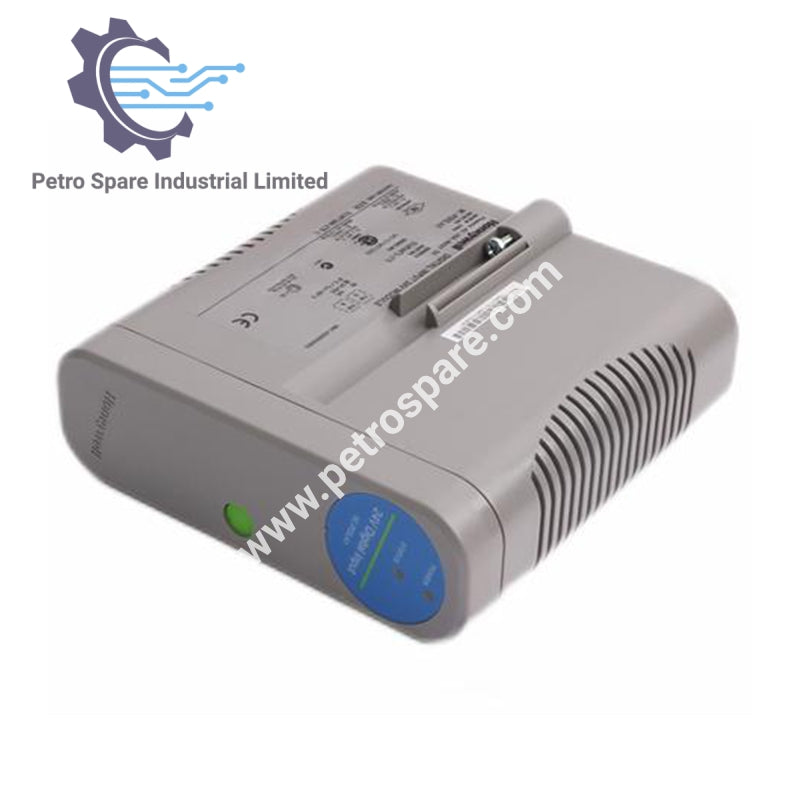

El Honeywell 8C-PDILA1 es un módulo de entrada digital de 32 canales y 24VCC con recubrimiento conformado, diseñado para entornos de control industrial de alta fiabilidad.

---

Parámetros de Entrada y Señal

• Canales de Entrada: 32

• Tipo de Señal: Digital (24VCC)

• Impedancia de Entrada: 4.2 KΩ

• Voltaje/ Corriente de detección ON: 13 VDC (mín.) o 3 mA (mín.)

• Voltaje/ Corriente de detección OFF: 5 VDC (máx.) o 1.2 mA (máx.)

• Retardo absoluto a través del filtro de entrada y aislamiento: 5 ms ± 20%

• Extracción e Inserción del Módulo: Con alimentación soportada

---

Energía y aislamiento

• Clasificación de voltaje: 24 VCC

• Clasificación de corriente del módulo: 95 mA

• Rango de Voltaje de Alimentación DI: 18 a 30 VCC (alimentación de campo suministrada por el usuario)

• Aislamiento Galvánico: 1000 VAC RMS (aislamiento Sistema-Campo)

• Técnica de aislamiento: Óptico (en IOM)

---

Ambiental

• Temperatura de operación: 0 a 60°C

• Temperatura de almacenamiento: -40 a 85°C

---
