DI820

Resumen

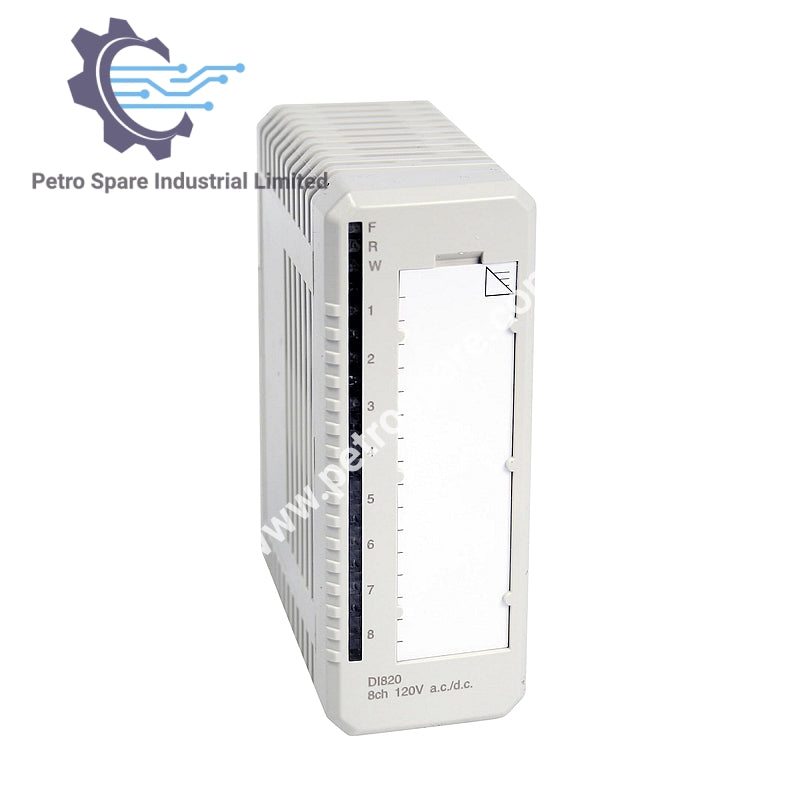

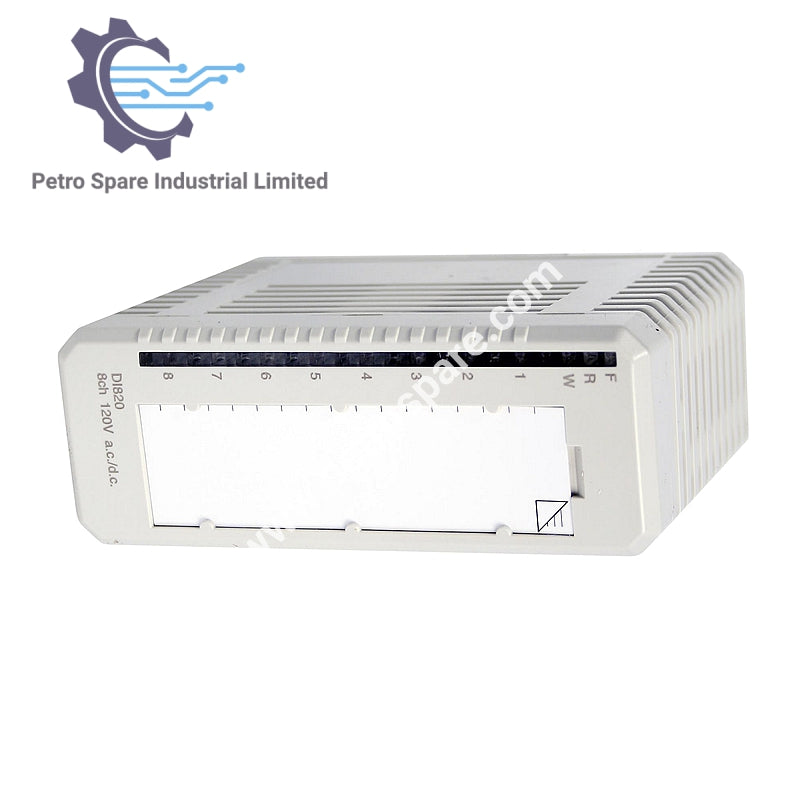

El módulo de entrada digital  ABB DI820 de la serie S800 I/O ofrece una funcionalidad de entrada confiable y flexible con 8 canales para señales digitales de sumidero de corriente, ideal para sistemas de automatización industrial.

Especificaciones

• Número de Artículo: 3BSE008512R1

• Tipo de Señal: Sumidero de corriente

• Rango de Voltaje de Entrada: 120 V c.a. / 110 V c.c.

• Canales: 8

• Mecánica: S800

Rendimiento

• Rango de Voltaje de Entrada ("0"): 0…30 V c.a., 0…20 V c.c.

• Rango de Voltaje de Entrada ("1"): 77…130 V c.a., 75…145 V c.c.

• Impedancia de Entrada: 12 kΩ (c.a.), 39 kΩ (c.c.)

• Tiempos de Filtro (Seleccionables): 2, 4, 8, 16 ms

• Rango de Frecuencia de Entrada: 47…63 Hz

• Limitación de Corriente: La alimentación del sensor puede ser limitada por corriente por el MTU

• Longitud máxima del cable de campo:

• 200 metros (219 yardas) para a.c. (100 pF/m)

• 600 metros (656 yardas) para d.c.

Ambiental y eléctrico

• Tensión nominal de aislamiento: 250 V

• Tensión de prueba dieléctrica: 2000 V a.c.

• Disipación de potencia: Típ. 2.8 W

• Consumo de corriente (5 V Modulebus): 50 mA

• Consumo de corriente (24 V Modulebus): 0

• Consumo de corriente (24 V externo): 0

Dimensiones físicas

• Ancho: 45 mm (1.77”)

• Profundidad: 102 mm (4.01”), 111 mm (4.37”) incluyendo conector

• Altura: 119 mm (4.7”)

• Peso: 0.18 kg (0.4 lbs.)

---
